去年帮一个做模具的朋友选工业电炉，差点被厂家忽悠瘸了。事情是这样——他们需要一台台车式电阻炉，淬火用，温度要到1100℃。销售拍胸脯说，“我们的炉子，保温性能一流，控温精度±1℃！”我心里当时就咯噔一下。
±1℃？在空载稳温区或许可能，满载呢？你装一吨工件进去，热惯性那么大，凭什么做到±1℃？工业电炉的控温精度，向来是玄学。不是说指标不能高，而是你得看工况。空炉测试和实际生产，两码事。唉，后来实测果然飘到±8℃，对方改口说“那是冲击温度”。——冲击个头，就是控不住。所以第一条细节：别信标称精度，看实际工况下的温场均匀性。
选型第一步：功率计算为什么不是越大越好？
很多老板觉得功率大升温快，效率高。错得离谱。功率密度过高，炉膛局部热应力集中，工件变形——特别是薄壁件。而且，升温过快会让耐火材料崩裂。我见过一台井式渗碳炉，为了赶工期，功率配得大，结果用了半年，炉底耐火砖全裂了。维修花了半个月。
功率计算得看装炉量、升温速率、保温材料蓄热，还有炉型结构。台车炉要考虑车台吸热，井式炉得算导流筒和风扇搅动。这里有个经验公式，但我不列了，因为每个厂情况不一。重要的是，让厂家给出升温曲线和满载温场测试报告。别只给空载的！
问：工业电炉功率选大了，除了浪费电还有啥坏处？
答：变压器容量得加大，一次侧电缆、开关柜都要增容，基建成本暴涨。而且大功率带来更大的热胀冷缩应力，炉体机械结构寿命缩短，尤其是炉门密封。有时候功率过大，还得加电抗器抑制谐波——又是一笔钱。
问：那功率选小了怎么办？直接升不到温？
答：升温慢是小事，怕的是达到热平衡后，一旦冷工件入炉，温度跌下去半天爬不上来。对要求快速奥氏体化的钢种，组织转变就不充分。还有些炉子，比如连续推杆炉，功率不够会导致节拍全部打乱。
炉衬材料：纤维 vs 砖，谁才是真王者？

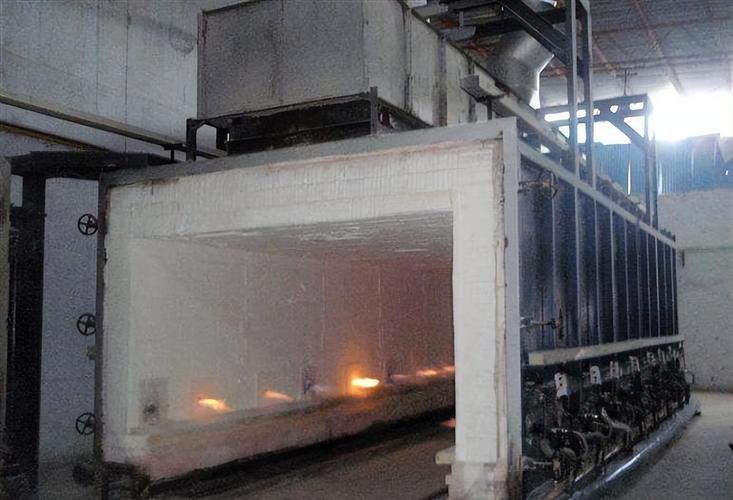

现在全纤维炉衬是主流，轻、蓄热少、节能。但全纤维并不是万能的。气氛炉，含氢气的保护气氛，纤维会被还原性气体侵蚀，逐渐粉化，掉渣子。那种工况必须用抗渗碳砖或重质耐火砖做内衬，外面再铺纤维。
我参观过一家热处理厂，箱式炉内衬全纤维，做渗碳，用了不到一年，炉顶纤维塌落，把工件砸出坑。修一次好几万。所以有腐蚀性气氛或冲刷气流时，内壁材料必须慎重。另外，纤维密度不能低于220kg/m³，有些小厂用160的，便宜，但回弹力差，用着用着就收缩漏缝，热量直往外蹿。
还有炉底板。耐热钢铸造的，CrMnN还是Ni7N，价差好几倍。别光听“高铬耐热钢”就下单，得看使用温度和气氛。含硫气氛，Ni含量不能太高，怕硫脆。高温下，蠕变强度是关键。见过炉底板翘起来把加热元件顶断的，惨烈。
温控系统：别被PID忽悠瘸了
现在是个表就带PID，但PID参数整定才是灵魂。厂家默认参数通常偏保守，为了安全，结果就是过冲大、恢复慢。我遇到过最离谱的，一个渗碳炉，碳势波动像正弦波，周期10分钟！控制器自整定三次都不行。最后手动改积分时间，从120秒调到40秒，阻尼好多了。所以，设备调试时，一定要让厂家在现场根据实际负载反复优化参数，不能拿默认值糊弄。

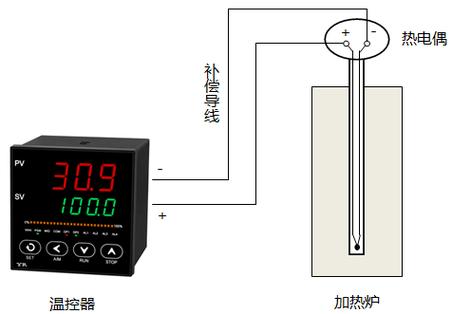

还有一个陷阱：热电偶。K型偶在900℃以上长期使用，氧化会漂移，测不准。做高温回火或淬火，最好用S型或者N型，贵，但值得。补偿导线也别用错了，搞反就成负偏差。我见过把补偿导线正负极接反，显示800℃，实际880℃，工件过烧，全废了——一炉子模具钢，老板气得跳脚。
问：工业电炉的均匀性测试多久做一次？
答：CQI-9要求至少一年一次，但实际如果炉子频繁使用，或者维修过加热元件、炉衬，最好马上做。用多点巡检仪，按AMS2750标准布偶。别省这个钱，一旦温场漂移，整批工件性能离散度大，后续处理麻烦无穷。
安全与合规：看不见的成本黑洞
工业电炉是电老虎，也是火老虎。电气安全、防爆、废气燃烧，哪一项出问题都是灾难。我多年前参与一个项目，氨分解气氛的退火炉，因为没装火焰检测器，残余氢气在炉门开启时“噗”一声爆燃，操作工眉毛都燎没了。从那以后，我经手的每一台气氛炉，必须配双火焰检测、自动吹扫、紧急排放。
合规方面，现在环保查得严。有些老式电阻炉，无组织排放的烟尘——淬火油烟，被举报就是一罚几十万。得加装油烟净化器，或者改用真空炉、密封多用炉。还有能耗指标，一些地方对高耗能设备有限制，新上项目要提前咨询能评。
问：老式工业电炉改造，最划得来的切入点是什么？
答：换炉衬！把重质砖换成陶瓷纤维模块，升温时间缩短30%，节能至少20%。投资回收期一年以内。其次，把老式接触器换成固态继电器或晶闸管，减少噪音和电压冲击，控温更细腻。再就是加个碳控系统，如果做渗碳。这三点，立竿见影。
说实话，工业电炉这东西，看着简单——加热嘛。但真要把温场玩转，牵扯的学科太多了：材料、传热、控制、流体。每次碰上新项目，我依然会敬畏——因为炉子不说话，但工件会。裂了、软了、变形了，就是它无声的抗议。选型时候多花点心思，车间的师傅们就少骂娘。对吧？
最后一句掏心窝的：别只比价格。一份详尽的技术协议，把加热元件材质壁厚、炉衬施工标准、控温仪表品牌型号、验收方法写死，比什么都重要。工业电炉是耐用品，十几二十年的事，后期省下的电费、维修费、废品损失，远不是采购时那点差价能比的。愿你的车间，永远不要冒黑烟，不要半夜跳闸，不要听到那声惊心的“嘭”。
