干机加工二十年了，跟刀具打交道占一半时间。说起来都是泪。你们天天看供应商拿个样册吹得多好多好，什么“革命性突破”“纳米涂层”——我真想笑。说实话，刀好不好用，试切十分钟就知道。
最近有个徒弟问我，师傅，这刀片咋老崩刃？我看他买的那盒刀片，包装挺唬人，涂层金光闪闪。一拿手里，重量就不对。材料太糙。基体不行，涂层再厚也白搭。今儿个就跟你们唠唠工业刀具里硬质合金和涂层那点门道。不整虚的。
硬质合金的底子：别只盯着牌号看
很多采购单上就写个“YG8”、“YT15”……然后只看价格。错了。大错特错。硬质合金是颗粒粉末烧结的，晶粒大小决定了它的韧性和耐磨的平衡。晶粒细，耐磨但脆。晶粒粗，韧性好但不耐磨。这里面水太深。见过超细颗粒的刀吗？车淬火钢，那叫一个光洁。可你要是拿去粗车铸铁，崩得你亲妈都不认识。
我有一回图便宜买了批所谓“国产替代”，标称也是K10，用起来跟豆腐似的。切开看金相，晶粒大小不一，还有孔隙。❗ 所以，基体得选对：精加工要细颗粒或者超细颗粒；重载粗加工、断续切削，你得用含钴量高一点、晶粒略粗的牌号。这叫“因材施刀”。没那闲工夫去查牌号是吧？至少拿块新刀片和旧的一起称称重量，密度差的明显就是材料处理不到位。
涂层不是万金油

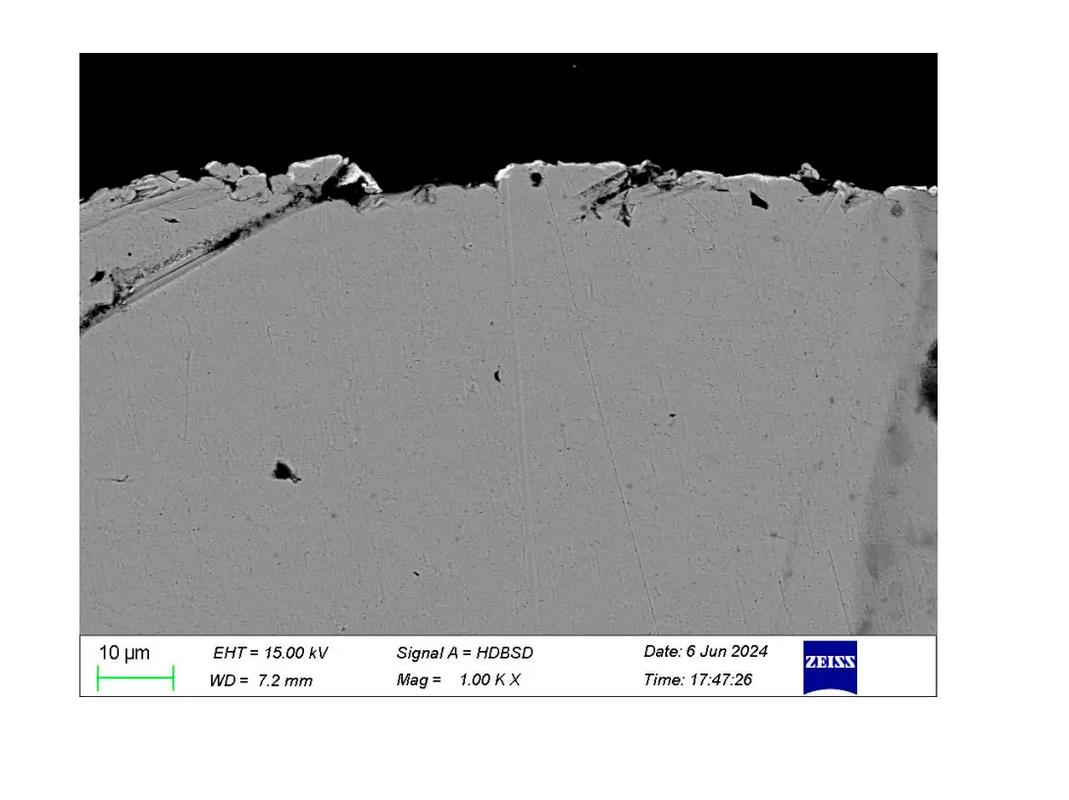

现在啥刀都带涂层，TiN、TiCN、TiAlN……看得眼花缭乱。但记住一句话：涂层是助剂，不是主体。它隔热能减缓月牙洼磨损，但扛不住冲击。为什么有的刀片刚用就涂层剥落？基体太软，支撑不住涂层，就像冰面上铺层地板革，一跺脚就裂。另外，CVD涂层温度高，对基体有损伤，但涂层厚，适合连续车削；PVD涂层温度低，刃口锋利，适合铣削和钻削。很多小厂不分，瞎推荐。
问：为什么用了涂层的刀还是崩刃，甚至几刀就崩？
答：崩刃多半是韧性不足或者工况太恶劣。涂层能提高表面硬度，但刀尖的韧性主要靠基体。如果干的是断续切削，或者工件有夹砂，那得选韧性好的基体、稍薄些的涂层，甚至不带涂层。涂层太厚就像糖葫芦上面的糖壳，一咬就碎，牙（基体）还没使劲呢。另外，检查刃口钝化值，太大或太小都容易崩。
问：加工316不锈钢，又粘又硬，用什么刀具寿命长？
答：316确实难搞。沾刀严重。必须用锋利刃型，前角大到15°甚至20°，带螺旋状或者三维断屑槽。涂层选PVD的AlCrN或者TiAlN，耐高温抗氧化。冷却液要冲着刀尖打，最好用高压内冷，把切屑冲断别缠刀。转速别太高，一旦积屑瘤产生，马上就得磨刀，不然涂层会被切屑粘撕掉。💡 小窍门：用陶瓷刀片干切也行，但得刚性好的机床。
现在市场上吹的“超多层涂层”、“交叠结构”——听着像纳米三明治。确实有作用，多层结构能阻止裂纹扩展。但有些厂商拿四五层TiN+TiAlN交叉镀就叫多层，性能提升有限。你要看成分，每一层得是不同功能，比如里层耐热，外层耐磨。而且层间结合力才是关键。❓ 怎么知道好不好？做个划痕测试就能看出来。不过一般用户没这设备，那就只能靠试刀了。
刃型和断屑：细节见真章
刀片盒子上那些几何代号，有几个能看懂？说实话我以前也懒得看，直到被铁屑缠住。加工软钢，长屑绕工件，表面划伤危险还大。断屑槽——不是摆设。压出来的槽和烧结自带的槽差别大了。压制的刃口不一致，寿命波动大；烧结槽一致性高，但成本也高。再比如负倒棱：有了它，刃口强度上来，但切削力加大。小机床干不动就别硬上。❗ 经验：加工不锈钢、钛合金等粘性材料，选大前角、锋利型槽型；加工铸铁、铸钢，选强度好的槽型，带零度或负前角都行。
我见过最奇葩的事：一个车间加工铝件，用金刚石刀片，按理说寿命变态长。结果刀尖天天崩，查了半天，原来是操作工每次装夹都用刀片敲工件对中心。我当场就骂娘了。刀就是这么废的。所以别光怪刀不好，也要看看自己怎么用的。
好了，今天先聊这么多。工业刀具这行，水太深，光看资料没用，得摸爬滚打。有啥问题欢迎留言，我尽量回。下回说说刀柄和减震的事儿。走了，喝茶去。
