说实话，攻丝这事儿，我干了那么多年，还是经常想骂街。
特别是碰上难加工的材料，比如不锈钢，或者那种又深又小的盲孔。丝锥嘎嘣脆断在里面的时候，心跳都能停半拍！关键是你还不好取出来。电火花？那是实在没辙的最后招数。

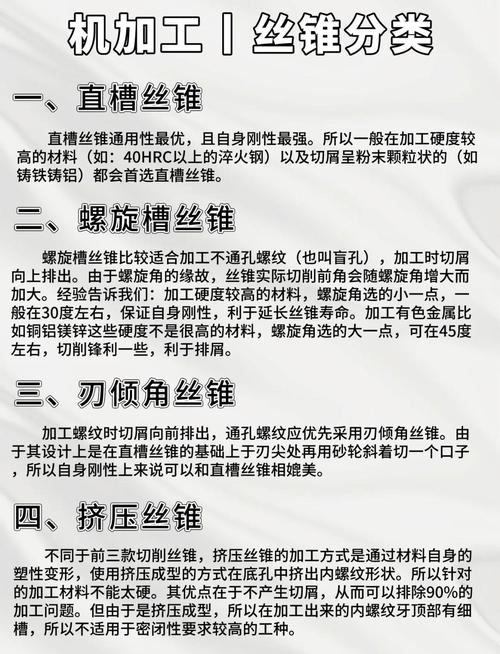

丝锥到底分哪几种？别再一把直槽走天下了
很多新手容易犯的错，就是觉得丝锥都一样。错！大错特错。你拿直槽丝锥去攻不锈钢，扭矩大得吓人，排屑不畅，不断才怪。✅直槽丝锥主要是铸铁、短切屑材料用的，结构简单，便宜。但稍微有点粘的料，就得考虑螺旋槽丝锥——它能把切屑往后排，适合通孔。盲孔呢？要用先端丝锥，也就是螺尖丝锥，把切屑往前推。还有一种挤压丝锥，根本不产生切屑，靠塑性变形挤出来螺纹，强度还高，但底孔得打准了，不然直接挤烂。
光知道槽型还不够！涂层才是真正的神仙水。TiN、TiCN、TiAlN……不是花里胡哨，针对不同工况的。做不锈钢，TiCN或者带DLC涂层的就很好使。要是干铝件，最好用无涂层的锋利丝锥，或者专门的ZrN涂层，否则积屑瘤让你怀疑人生。我曾经不信邪，拿着TiAlN丝锥去攻7075铝，结果粘得跟狗皮膏药一样，螺纹全拉毛，废了一批零件，肝疼。

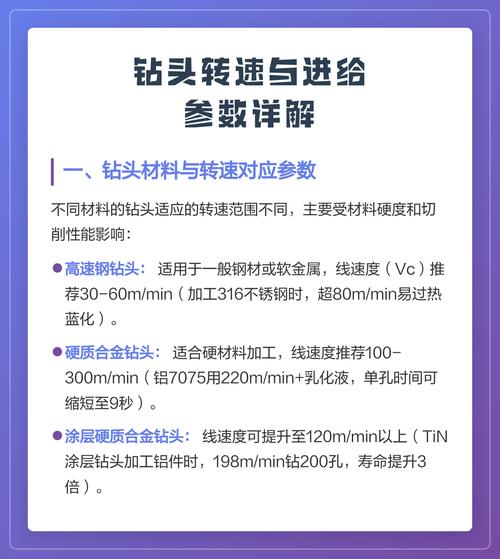

转速和进给怎么算？一个被忽视的细节
这个问题，问的人太多。公式嘛，Vc=πdn/1000，基础得不能再基础。但现场谁老算这个？经验值更有用。一般高速钢丝锥，线速度10-15米/分钟是安全区，硬质合金可以20-40甚至更高。但，注意这个“但”——工件材料硬度一变，所有参数都得调。我记仇最深的一次，一批料硬度高了2HRC，没注意到，连断3根M8丝锥！哭死。❗一定要打硬度、试切，别一上来就按照图纸参数死磕。
还有切削液，绝不能省。油性的极压切削油比水基的好太多，尤其在攻不锈钢、钛合金时。涂刷要保证直接冲入切削区，否则白搭。有些人喷那点可怜巴巴的水基，一会儿就挥发，丝锥干磨，不断才怪。
断锥取不出来怎么办？说点掏心窝的话
问：攻丝时丝锥老是断在里面，怎么预防？
答：预防第一！前面说的选型和参数要对。其次，每次攻到底退刀时，一定要把切屑清理干净，尤其是盲孔，用带中心出水的丝锥冷却液棒。还有，丝锥寿命到了就得扔，别心疼钱。断了怎么取？小直径的，买个断丝锥取出器，四爪的那种，如果运气好能旋出来。大的，只能上电火花，或者用硬质合金钻头慢慢捣碎，但底孔就废了，得镶套。血的教训：攻钢件用挤压丝锥，基本不断，而且螺纹寿命长。
问：不锈钢攻丝用什么丝锥好？
答：首选含钴高速钢丝锥，或者粉末冶金高速钢，带TiCN涂层，槽型优先螺旋槽（通孔）或螺尖（盲孔）。关键点：切削锥部分要长一些，减低每齿负荷；底孔适当放大，比如M8的底孔打到6.8甚至6.9mm，减小攻丝扭矩。一定要用极压切削油，用刷子反复涂抹，别喷那点水基液，没用！
想起一次，加工316不锈钢，用普通高速钢丝锥，三圈一断。后来换了含钴的，加了油，瞬间顺滑，那一刻简直想给丝锥磕头！😂
丝锥的日常保养与寿命：别再当一次性工具用了
很多人觉得丝锥便宜，钝了就扔。但高档丝锥一支上百块，不好好维护就是犯罪。💡每次用完后，主轴锥柄和丝锥夹头都要擦干净，防止铁屑拉伤锥面，影响同心度。存放时，涂层丝锥别相互磕碰，最好用塑料盒分开装。重新刃磨？除非你有专业刃磨机，不然就是加速报废。攻螺纹时出现啮合、扩张量超差，或者表面粗糙度很差，就该换了。
还有一个终极秘籍：攻深孔螺纹时，可以试试跳齿丝锥，每隔一个齿去掉一个齿，减小了切削阻力，不过现在很少人用了，都是高性能丝锥直接干。
攻丝本身是个系统活：机床刚性、夹头精度、冷却润滑、参数设置，全都影响最终那一下。不要出了问题就只盯着丝锥骂。有时候，换个精度高一点的筒夹，比换丝锥还有用。
行了，今天先垮到这儿。有问题留言，下次再扯别的工具。
