上周帮一个刚毕业的学弟改图，熬到凌晨两点。他一个月要出30套钣金零件的图，客户改一次尺寸，所有图重新出一遍，差点当场提辞职。
这就是不会用SolidWorks配置出图的锅。
别再手动建文件了，配置才是SolidWorks被低估的效率核心
九成用SolidWorks的设计师，入门的时候都是这么学的：一个零件一个文件，同系列不同规格，就另存为一堆新文件，文件名改成长长的“法兰_DN50_PN16_20240912改”，找的时候翻半天文件夹，改一个通用尺寸，要打开十几个文件挨个改。
说实话，干这种活，干久了真的会疯。
很多人用了五六年SolidWorks，都没碰过「配置」这个功能。总觉得这是高端玩法，是给做大型装配的人用的，跟我画个小零件没关系。
错得离谱。

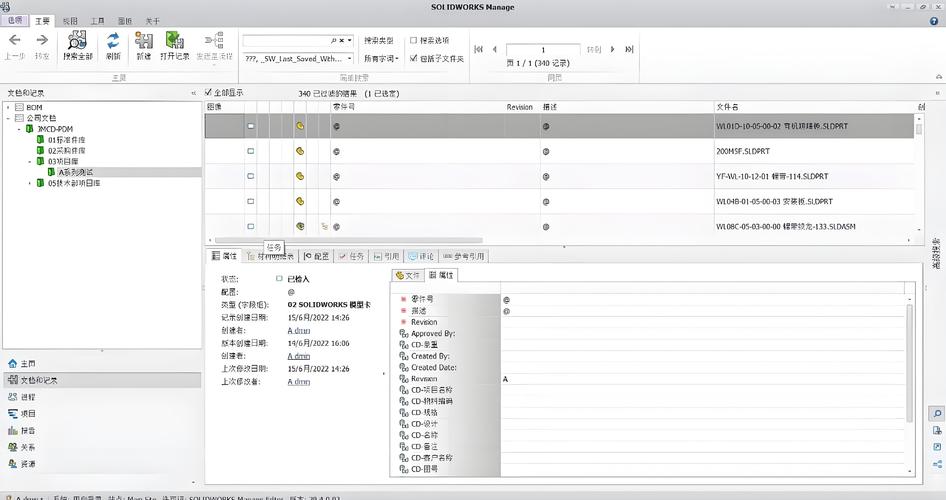

SolidWorks同系列零件配置管理界面
配置说白了，就是让你在同一个零件文件里，保存同一个零件的N种不同版本。不同的尺寸、不同的特征、不同的材料，都可以分开存，不用建一堆文件。
举个最常见的例子：你做标准法兰，从DN25到DN200一共八个规格，所有结构都一样，只是尺寸不一样。原来要存八个零件文件八张工程图，现在只要一个零件文件，给每个规格建一个配置，然后一张工程图绑定所有配置，点一下切换，所有尺寸自动更新，直接出图。
文件体积能缩七成，找图改图的时间能省90%。
问：用配置存这么多版本，会不会让SolidWorks文件变卡，打开都慢半拍？
答：这是我被问得最多的问题。答案是不会，只要你不是在一个零件里塞上百个带复杂曲面的配置，几十个同系列普通零件的配置，文件体积比你存十个单独零件还小。毕竟大部分特征都是共用的，SolidWorks只存不一样的尺寸参数而已。我自己有一个端子零件文件，塞了42种不同规格的配置，打开也就两秒，比我挨个开四十多个文件快不知道多少。
十分钟就能上手的配置批量出图流程
说起来复杂，做起来真的没难度，给你捋最实用的步骤，看完就能用：
💡 第一步：先把所有可变尺寸链接到全局变量
别上来就直接建配置改草图尺寸。先把要变的尺寸都挑出来，把数值链接到全局变量，改尺寸的时候直接改全局变量，所有配置自动更新，根本不用挨个改。
❗ 第二步：新建配置时记得关闭「自动更新特征」
默认设置里新建配置会自动重建所有特征，零件大一点能卡你半分钟，关了之后切配置再重建，能省好多时间。
✅ 第三步：工程图绑定所有配置，一次成型
工程图插入模型之后，只要在属性管理器里勾选所有配置，之后你切任何一个配置，工程图的标注、轮廓都会自动更新，不用重新插入模型，也不用重新标尺寸。

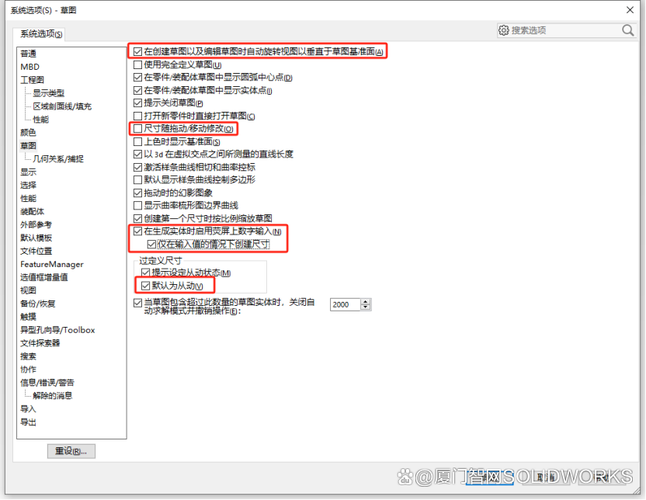

SolidWorks工程图多配置绑定设置界面
我去年帮一个钣金加工厂的设计部梳理流程，原来他们一个系列的机柜，五个规格五个零件五张图，客户改一次板材厚度，五个文件挨个打开改，改完出图要半小时。现在改成一个配置，改厚度只要改一次全局变量，批量导出PDF五分钟搞定。
设计师原来天天加班改图，现在六点半准时打卡接孩子，老板还给他涨了工资，说活干得比原来快三倍。
问：只有零件能用配置吗？装配体可以用不？会不会经常出错崩溃？
答：当然能用，而且装配体用配置更爽。比如你同一个设备，要做国内版和出口版，电压不一样，电机品牌不一样，外壳安装孔差几毫米，直接在总装配体建两个配置，把对应的零件压缩切换就行，不用重新搭一遍总装。出BOM的时候也能直接按配置出，不用挨个删零件。出错？只要你别乱压缩顶级配合，基本不会有问题，真的出错了按Ctrl+B重建一次，绝大多数问题都解决了。
为什么这么好用的功能，很多人从来不用？
为什么这么好用的功能，很多人从来不用？
说穿了就是两个原因：第一个是没人带，入门的时候没人教，自己摸着石头过河，会画了能出图了，就懒得挖新功能了。第二个是惯性，干了十几年都是一个零件一个文件，觉得这么干也没毛病，何必费那劲学新东西。
不过话说回来，设计这行，现在拼的就是效率。你一天只能出五张图，人家会用技巧一天出二十张，同样的工资，老板更爱谁？涨薪升职轮得到你吗？
很多网上的SolidWorks教程，上来就给你讲高级曲面、讲二次开发，讲那些花里胡哨的东西，有用吗？90%的中小企业设计师，天天画的都是标准件、钣金、通用结构，哪里用得到那些？最需要的就是这种能直接省时间，拿来就能用的小技巧，少熬几个夜不好吗？
SolidWorks本来就是个干活的工具，不是拿来秀技术的。能让你少出力多干活，就是好功能。
你今天花十分钟试一次，建一个同系列零件的配置，出一张图，试一次你就知道有多香。真的，用了一次，你就再也回不去手动建一堆文件了。
干设计，会偷懒不是坏事。会用工具偷懒，才是真的本事。
