你有没有碰到过这种情况：原型做出来，一加载变形就超差，翻出之前的有限元分析报告，结果云图好看得很，实际完全不对？说白了，大部分人用有限元分析，从根上就用错了地方。
为什么绝大多数工程师都用不对有限元分析
大部分工厂里的流程是什么？设计画完3D图，扔给仿真工程师，你帮我算一下过没过，过了就开干，不过了再改。
这不叫用有限元分析，这叫拿有限元分析当免责工具。出了问题就说我算过了，谁知道实际情况不对。
前阵子碰上个做化工压力容器的小伙子，愣是把全约束加在了筒体密封法兰面上，算出来最大应力才120MPa，远低于许用值，结果原型做出来水压试验打到1.5倍设计压力就裂了，拆开看应力位置正好和他算的对不上，差点把项目赔黄了！

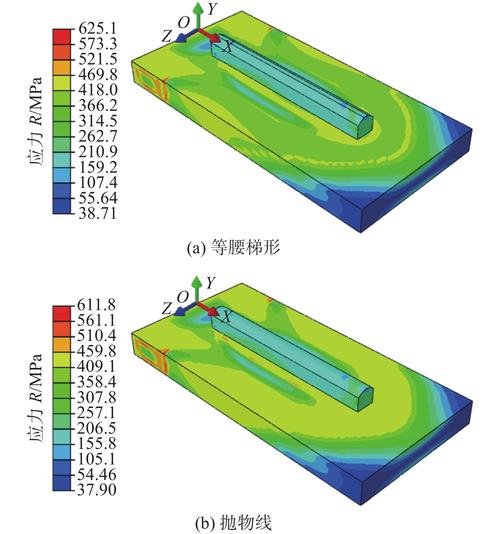

机械压力容器错误约束有限元分析应力云图
问：有限元分析不就是设计完成后的验算环节吗？难道还能提前介入帮着改设计？
答：当然能啊！有限元分析的本质，就是把连续的几何模型拆成成千上万个互相连接的小单元，通过数值计算得到每个单元的应力、变形，再拼出整个零件的分布。你设计初期就把初步方案放进去算，哪里应力集中，哪里刚度不够一眼就能看到，比你开完模、做完试样再改，不知道省多少钱多少时间。我之前接触过一个做大型汽车注塑模具的厂商，设计阶段就用有限元分析算流道平衡，光试模费一次就省了十几万，这都是真金白银。
新手做有限元分析最容易踩的三个死坑
✅ 坑一：网格乱画
要么贪快，全零件用粗网格，圆角孔洞这些应力集中的地方直接糊过去，结果差出一倍都有可能。要么迷信越密越好，吭哧哧画几百万个单元，破电脑跑两天，结果因为畸形网格太多，误差反而更大。
💡 正确做法：受力变化大的位置（圆角、孔洞、焊缝）加密，大平板、大法兰这些应力变化平缓的地方用粗网格，平衡精度和速度。
✅ 坑二：约束条件乱加
这是最多人犯的错，图省事，直接把整个安装面全固定，完全不管实际零件是怎么装的。实际你一个用四个螺栓固定的盖板，只有四个螺栓孔周边受力，整个面固定算出来的变形肯定比实际小太多，结果当然不对。
✅ 坑三：材料参数瞎填
直接用软件默认的普通碳钢参数去算铝合金、不锈钢，杨氏模量差一倍，变形能对吗？说实话，我见过不少工作两三年的设计，连自己用的材料杨氏模量是多少都记不住，直接套默认，这能不出错？

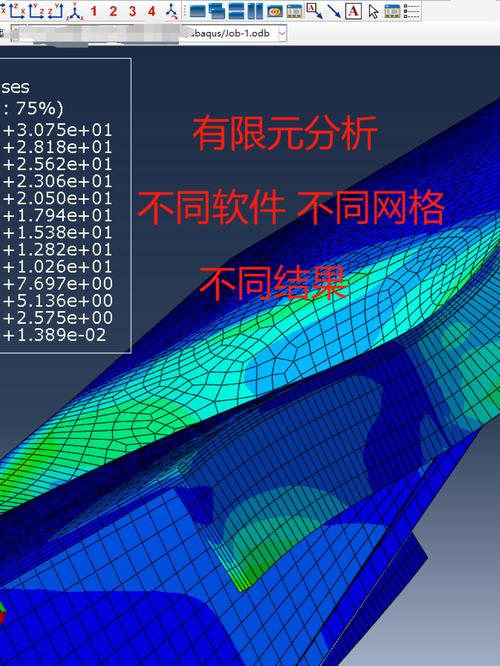

有限元分析不同网格密度应力结果对比图
问：做有限元分析是不是必须买几十万的商用软件？小工作室或者学生党根本玩不起啊？
答：真不是。现在开源圈里有不少成熟的免费工具，比如CalculiX、Salome-Meca，功能足够覆盖绝大多数机械设计需求；哪怕是SolidWorks自带的Simulation免费版，也能搞定常规的静力学分析。核心从来都不是工具多少钱，而是你会不会正确加约束、选参数，我见过用开源软件算出准得离谱结果的老工程师，也见过拿百万级ANSYS算出垃圾结果的新人，别把锅甩给工具。
把有限元分析用进流程的正确打开方式

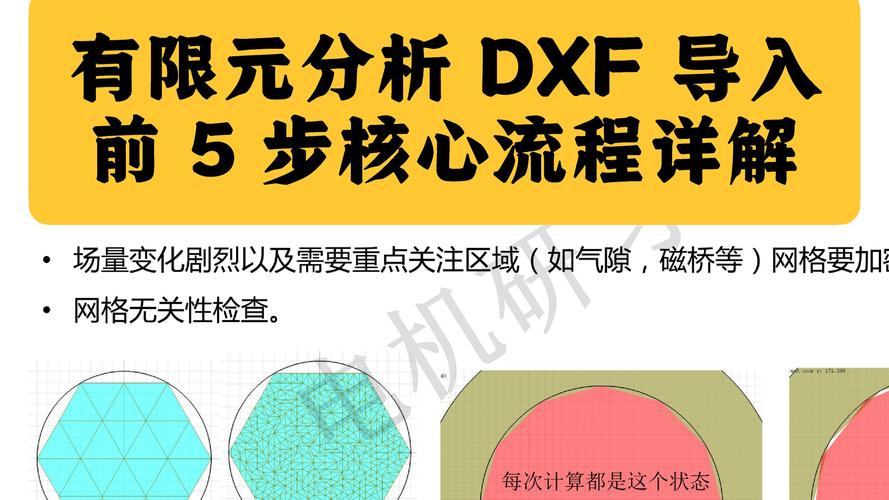

把有限元分析用进流程的正确打开方式
别上来就算整个装配，先抓核心。做一台堆垛机，先算主横梁的刚度，大臂弯了，后面提升机构精度再高也白搭；做机械手，先算关节主轴的弯曲应力，主轴断了，爪子再灵活也没用。
算完一定要做网格独立性验证，啥意思？把你的网格整体加密一倍，重新算一次，如果两次结果的应力变形变化不到5%，说明你的网格密度够了，结果可信。要是变化超过10%，接着加密，别拿不准的结果交差。
算出来结果一定要和经验对标，比如你算一根一米长的悬臂碳钢梁，端部挂100公斤，材料力学公式算出来挠度是1mm，有限元算出来5mm，那肯定哪里错了，要么约束加错了，要么载荷单位错了，别拿着不对的结果当宝贝。
说实话，现在行业里歪风不少，动不动就吹全仿真驱动，把有限元分析吹得神乎其神，好像有了它就不用做原型了。狗屁。哪有百分百准的仿真，实际生产总有各种变数。
不过话说回来，你把它用对了，它就是能帮你砍掉百分之八十的试错成本，我前阵子帮一个朋友优化堆垛机横梁，原来凭经验做的截面，自重1.2吨，优化完降到800公斤，刚度还提了15%，一台省两万，一年出五十台就是一百万，这不香吗？
