2026-08-30 01:28:26 作者：网编
分类：文章
干机加工这行快二十年，见过太多新手拿到活就懵，明明CNC干不了的硬骨头，非得硬啃，最后废了工件才想起找电火花加工。
到底哪些活，必须交给电火花加工？
很多刚入行的小朋友说，现在五轴CNC精度这么高，什么做不了？犯得着用慢吞吞的电火花？
真不对。
淬火之后的高硬度模具钢，硬度能到HRC60以上，普通硬质合金刀具啃两下就崩刃，成本比加工费还高。还有那些窄缝、深槽、微米级的异形孔，刀具伸进去就颤，根本下不了刀。
就说现在旗舰手机的镜头装饰圈模具，几十个0.03mm的透光微孔，别说刀具，就是细钢丝都穿不过去，只能靠电火花加工一点点蚀出来。

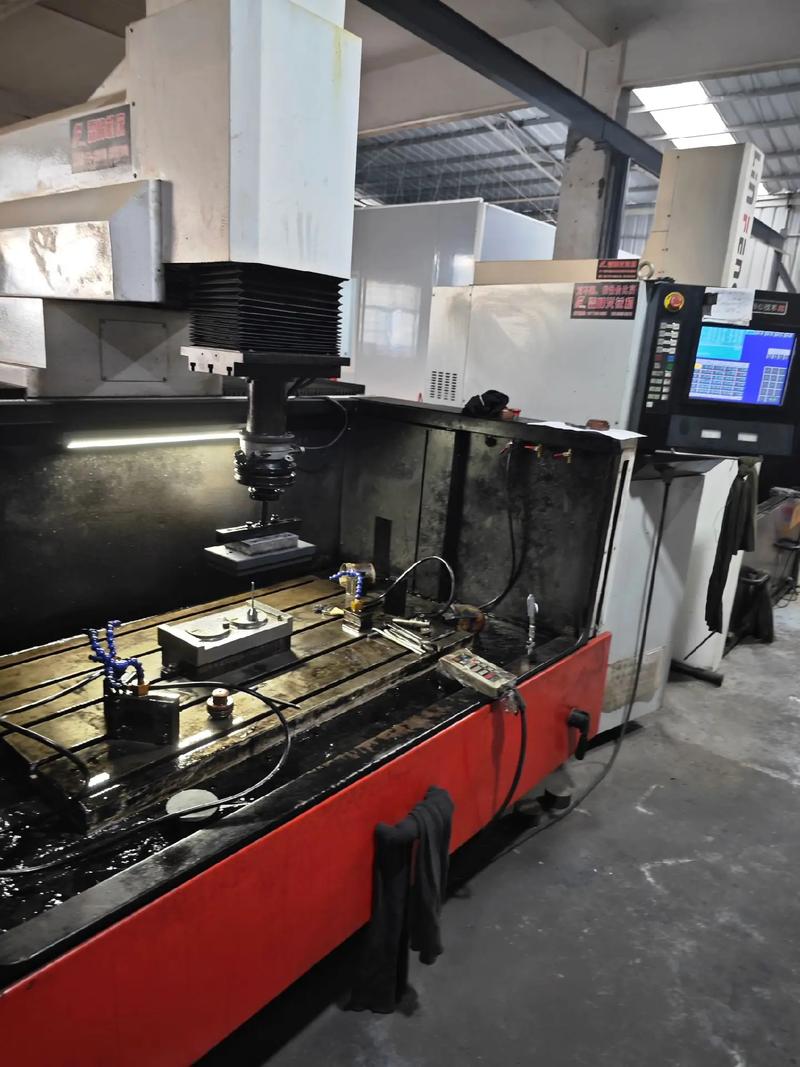

工业数控电火花加工机床加工模具型腔现场
问：电火花加工是电蚀加工，会不会损伤已经做好的工件基准面？
答：这几乎是每个新手都会问的问题。说穿了，只要参数调对，电极选对，损伤层完全能控制在微米级。哪怕是0.1mm厚的薄壁工件，精加工走完，损伤层都不到一个微米，完全不影响精度。怕就怕新手图快，粗加工电流开得太大，高温直接烧进工件表层，弄出微裂纹，那真的救不回来。
电极选不对，一半加工费打水漂
我早年刚当师傅的时候，见过一个学徒加工硬质合金模具，图便宜用了普通紫铜电极，干了四个小时，电极烧没了一半，工件还没动地方，直接被师傅骂得抬不起头。
紫铜不是不好。紫铜电极延展性好，容易加工，价格也便宜，抛光后能做到Ra0.2的镜面粗糙度，适合绝大多数普通钢模的精加工，这没错。💡
但你加工高硬度材料，或者做大型腔粗加工，就得换材料。石墨电极耐高温，损耗比紫铜小得多，重量还轻，做大模具电极比紫铜便宜一半都多，缺点就是质地偏脆，容易掉渣，做不了太细的结构。❗
要是加工硬质合金或者微纳结构，那还得用铜钨合金电极，损耗极小，精度稳定，就是贵，一斤大几千，非必要没人用。

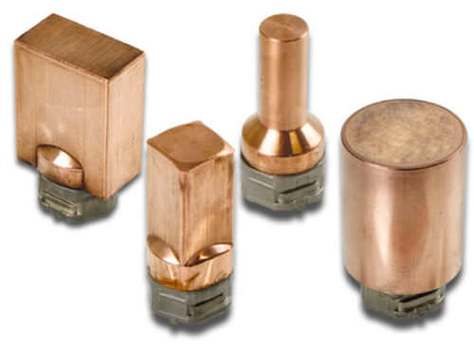

电火花加工不同材质电极成品对比样品
新手必踩的三个电火花加工坑
新手必踩的三个电火花加工坑
我干这么多年，见过踩坑的没有一百也有八十，说几个最常见的，给大家提个醒。
第一个坑：排屑不畅积碳打废工件
很多人加工深型腔，图省事只用侧面冲液，冲液根本到不了底部，蚀下来的金属屑排不出来，粘在电极端面，直接短路打弧，工件表面打出一个大坑，根本修不了。说实话，加工深度超过10mm的腔，一定要做带冲液孔的空心电极，从底部往上冲，排屑才顺畅。
第二个坑：没估算电极损耗，尺寸错几个丝
粗加工电流大，电极损耗少说得有几个点，新手经常忘了给电极留损耗余量，加工完深度差两三个丝，整个镶件直接报废。我早年刚干的时候也犯过这错，废了一套进口模具钢，赔了小半年奖金。说多了都是泪。
第三个坑：忽略残余应力变形
淬火后的工件本来残余应力就大，电火花加工表面局部高温，应力一释放，工件直接弯成弓。防这个也简单，加工之前多做一次去应力回火，哪怕多花两三天，总比整个工件废了强。✅
问：现在都说电火花加工效率低，日常生产精度够不够用？
答：普通模具加工，电火花加工做到0.01mm的精度，完全没问题。要是做精密零件，用好点的设备，微米级精度也能稳定拿下来。日常做注塑模、压铸模、五金冲压模，这个精度绰绰有余。别听卖设备的吹什么纳米级精度，那都是航天、医疗微器件才用得到的，普通加工厂买了就是占地方浪费钱。
不过话说回来，现在很多小厂都觉得电火花加工慢，能不用就不用。可真碰到硬骨头，能接得住的还得是它。去年有个客户拿了一块淬火H13的镶件，要开一个1mm宽20mm深的槽，找了三家CNC加工厂，最细的刀杆1.2mm，走刀直接振断，最后还是我们用电火花干出来，精度差不到两个丝，客户直接拉着我们长期合作。
机械加工这行，从来没有谁取代谁，能解决问题的，就是好用的工艺。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：电火花加工：老师傅私藏的实战避坑指南
文章链接：https://m.zystgy.cn/a/58076
