2026-08-30 21:48:19 作者：网编
分类：文章
干了三十年压力容器相关的工作，从车间焊接到现场运维见了不知道多少事。有不少看起来规规矩矩过了检验的设备，用不到三年就出问题，追根溯源全是不起眼的小细节没做好。
焊后处理才是压力容器的隐形生命线

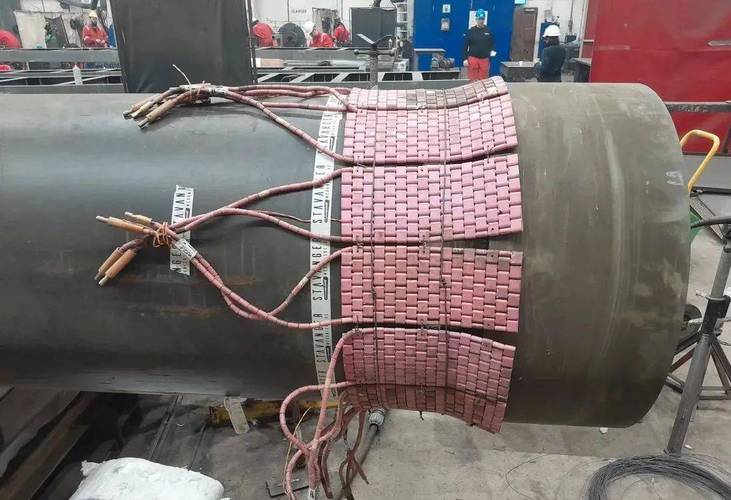

压力容器工厂焊后热处理现场图
很多人看压力容器合不合格，只盯着尺寸对不对、壁厚够不够，直接把最关键的焊后消除应力热处理给忽略了。
焊接的时候，焊缝区温度急速升降，会留下很大的残余应力，这东西看不见摸不着，刚造完的时候啥事没有，用个两三年，在介质腐蚀和交变应力的作用下，直接从焊缝裂开的例子我见得太多了。
说实话，这道工序真的太费钱费时间了，一吨多重的压力容器进炉热处理，差不多就要小几万，还得等两三天才能出来，不少小厂为了抢订单压价格，转头就把这道工序给砍了。
问：很多小厂说自己做了热处理，甲方验收的时候怎么分辨是不是真的达标？
答：别只看他给你出的报告，一定要要到全程测温记录曲线，合格的热处理是整条焊缝、整个筒体都升到要求温度再缓慢降温，那些敷衍的只测几个点，或者升温降温速度远超标准，曲线一眼就能看出来不对劲。不放心的话，再抽几个点做硬度检测，合格的焊后处理，焊缝和热影响区的硬度差不会超过标准要求，偷工减料的硬度差能差出一两百，一测一个准。
不过话说回来，也不是所有压力容器都必须做整体热处理，小型低压的，材料厚度低于标准要求的，做局部处理也符合规范，别被一些厂家忽悠着多花冤枉钱。
压力容器选材真不是越贵越好

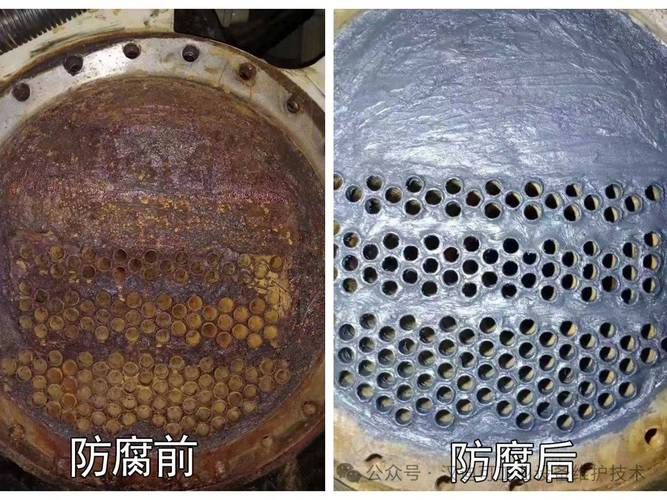

压力容器不同板材腐蚀损伤对比样图
我碰到过好几个甲方，上来就说我就要最好的，全部用316L不锈钢，钱不是问题。结果呢？用了不到三年，容器内壁裂得像蜘蛛网，反过来，如果选对了普通碳钢加防腐，用到十年都没事。
问题出在哪？就是瞎堆材料，忽略了氯离子应力腐蚀开裂。很多介质里都含氯离子，哪怕是低浓度的，长期接触奥氏体不锈钢，就会沿着应力集中的地方慢慢开裂，防都防不住。
❗ 这里划个重点：储存含氯离子介质的压力容器，别选普通奥氏体不锈钢，选双相钢或者碳钢加防腐，成本低一半，寿命长一倍都不止。
问：那普通采购方选压力容器材料的时候，怎么才能不踩坑？
答：记住核心逻辑：材料是为工况服务的，不是越贵越好。你先把三个问题说清楚：最高工作压力多少、工作温度多少、介质具体是什么成分，有没有腐蚀性，把这三个给设计说清楚，专业的设计自然会给你选最适合的，别上来就指定最贵的材料，很多时候纯纯好心办坏事。还有，别贪便宜买回收翻新的旧板材，我见过旧板材改的压力容器，用了一年就腐蚀穿了，亏了上百万不说，还差点出人命。
日常运维别只盯着压力表
日常运维别只盯着压力表
很多使用单位的运维，日常检查就绕着设备走一圈，看看压力表读数对不对，安全阀没过期，就完事了。大错特错。
压力容器最容易出问题的地方，从来不是仪表，是本体。尤其是支座和筒体连接的位置、接管补强区、焊缝交叉处，这些都是应力集中的重灾区，也是腐蚀最容易下手的地方。很多容器埋地或者半埋地，支座部分泡在地下水里，慢慢腐蚀，好几年没人看，等支座断了筒体歪了，已经晚了。
💡 给大家说个实用的检查顺序：先看外表有没有开裂变形，再查接管法兰有没有泄漏，再测支座和筒体连接部位的壁厚，最后再看仪表，别反过来。盛装易燃易爆或者有毒介质的，每年至少做一次无损检测，别嫌麻烦，一次检测几万块，真出事了赔的是这个数字的几十倍，还得担责任。
干工业这行，从来都是差一点就是差很多。压力容器本身就是高危特种设备，每一个小细节都连着安全，省不该省的钱，跳不该跳的流程，早晚要出事。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：聊点实在的：压力容器制造与运维的隐形坑
文章链接：https://m.zystgy.cn/a/58139
