2026-09-01 07:27:49 作者：网编
分类：文章
干了三十年无损检测。我见过太多栽在小缺陷上的大项目。
去年南方某炼化厂新建的十万立方原油储罐，第三方射线检测整圈焊缝都显示合格，进场做水压试验前做开罐磁粉复检，一下子查出了三处总长超过20厘米的未熔合微裂纹，吓出了在场所有人一身冷汗。
要是当时没做这道磁粉检测，开罐运营不出三年，绝对会出泄漏事故，那损失真就是天文数字了。
为什么压力容器探伤偏爱磁粉检测？
压力容器绝大多数承压部件都是铁磁性材料制造的——低合金钢、碳素钢、马氏体不锈钢这些，天生适配磁粉检测。
磁粉检测的核心原理其实不复杂：铁磁性材料磁化后，表面和近表面的缺陷会让磁力线发生变形，漏出表面形成漏磁场，这时候撒上磁粉，就会吸附在缺陷上形成可见的磁痕，把缺陷的位置、大小、形状明明白白摆出来。

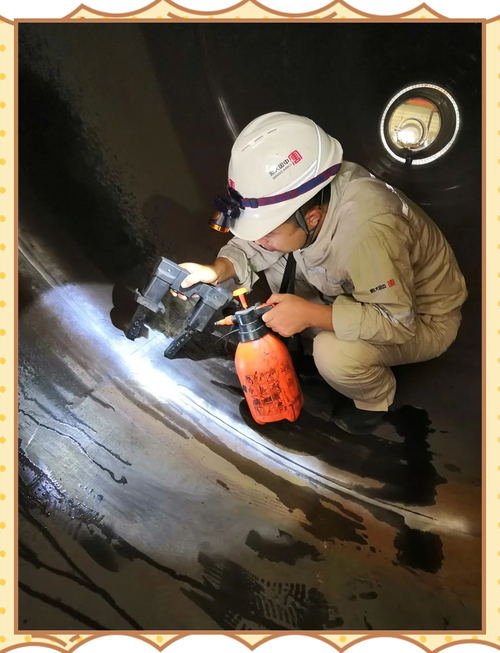

工业压力容器焊缝磁粉检测现场作业图
和其他无损检测方法比，优势太明显了。
对表面开口微裂纹、近表面未熔合这些危险性极高的缺陷，灵敏度远高于超声和射线。哪怕是几个微米宽的裂纹，只要走向对，就能清晰显形。而且检测速度快，成本低，现场干活几十米的焊缝，大半天就能做完。
问：磁粉检测能不能检测压力容器内部的深层缺陷？
答：真不行。实话实说，磁粉检测的有效检测深度一般也就1~2mm，最多不超过5mm，深层缺陷还是得交给超声或者射线，各干各的活，别强求。
但你要知道，压力容器90%以上的开裂失效都是从表面或者近表面开始的，应力集中都在这儿，腐蚀也先咬表面，磁粉检测就是把住第一道安全门的守门员，位置摆对了，作用比很多深层检测还关键。
现场作业最容易踩的坑，我给你捋明白
干了这么多年现场，见过的错比你吃过的饭还多。哪怕是干了五六年的老检验员，一不小心也会翻船。
第一个坑就是磁化方法选不对。连续法和剩磁法搞混，周向磁化和纵向磁化用反，缺陷根本出不来。
我刚参加工作那年，带我的师傅就见过一个小伙，探锅炉筒体的纵向裂纹，全程用了周向磁化，扫完说没问题，结果运行半年就裂了，回来复盘，磁场方向和裂纹走向平行，根本产生不了漏磁场，磁粉当然吸不上去。想起这个我都捏汗！
第二个坑就是磁悬液浓度不对。太浓了，满背景都是磁粉，细小缺陷直接被盖住；太稀了，磁粉量不够，细裂纹聚不成清晰的磁痕，直接漏检。我之前做过对比，浓度差一倍，同一块试板的漏检率直接翻三倍，一点不夸张。
磁粉检测真假缺陷磁痕对比示意图
第三个坑就是不管什么情况都不用灵敏度试片。嫌麻烦，觉得设备开了电压对就没问题，实际工件厚度不一样、材质不一样，磁化强度差很多，不试就是瞎蒙。
问：荧光磁粉和普通黑磁粉，选哪个更好？
答：还是看场景。压力容器的焊缝探伤，我优先推荐荧光磁粉，在紫外灯下磁痕对比特别清晰，细小缺陷比黑磁粉容易发现太多，灵敏度高出一个档次。要是现场没有紫外灯，或者是毛坯粗加工探伤，用黑磁粉也够用，成本还低。没有最好的，只有最合适的，对吧。
新手上路快速上手的几个实用技巧
✅ 磁化前一定要把工件表面清干净！油污、焊渣、氧化皮、飞溅，全都磨掉扫干净，不然后续全是白干。我见过有人带着锈坑就喷磁悬液，磁粉全粘在锈坑上，分不清哪是缺陷哪是杂质，白忙活大半天，纯纯出力不讨好。
❗ 一定要尽可能让磁场方向和缺陷走向垂直。你要是预估焊缝会出纵向裂纹，就用周向磁化；出横向裂纹就用纵向磁化，不确定就两个方向都做一遍，别偷懒，漏一次检够你喝一壶的。
💡 灵敏度试片一定要勤用！每次换工件、换设备、调整磁化电流之后，都要贴试片验证，试片能出清晰的显示，再开始正式检测，别嫌这一步麻烦，这是帮你挡漏检的护身符。
不过话说回来，磁粉检测这活儿，三分靠设备七分靠经验。你见的缺陷多了，扫一眼磁痕就知道是危险裂纹还是无害的材质夹杂，那种细长尖锐的裂纹磁痕，和圆形点状的夹杂磁痕，差得不是一点半点。
现在很多厂子都上自动磁粉检测线了，省人力是真的，但遇到形状复杂的接管焊缝、转角位置，机器还是容易把干扰磁痕当成缺陷，或者把真缺陷漏过去，到头来还是得老检验员复判。
干这行这么久，我最大的体会就是，磁粉检测不起眼，很多人觉得不如超声射线高端，但就是这不起眼的检测方法，每年拦住多少天大的事故。它就是工业安全里，那个不声不响但靠得住的守门员。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：磁粉检测：压力容器探伤最靠谱的隐形守门员
文章链接：https://m.zystgy.cn/a/58236
