我干工业非标设计快二十年，换了三批加工设备，见过最多出问题的核心小零件，就是电磁铁。
看着简单，就是线圈绕个铁芯，出问题的时候能把整条线给你干停。
今天就掏点干了半辈子攒出来的干货。
为什么工业圈里直流电磁铁比交流的用得更多？
很多刚入行的年轻人选型，总觉得交流供电方便，扯个线就能用，哪知道用不到三个月就烧线圈，还闹不明白为啥。
交流电磁铁的铁芯，因为交变磁场会产生涡流损耗，发热速度是直流的好几倍，而且吸合的时候如果对不准，会持续震颤，噪音大不说，接触面用不了半年就磨坏了。
工控自动化生产线，要的就是连续稳定，谁受得了三天两头修？

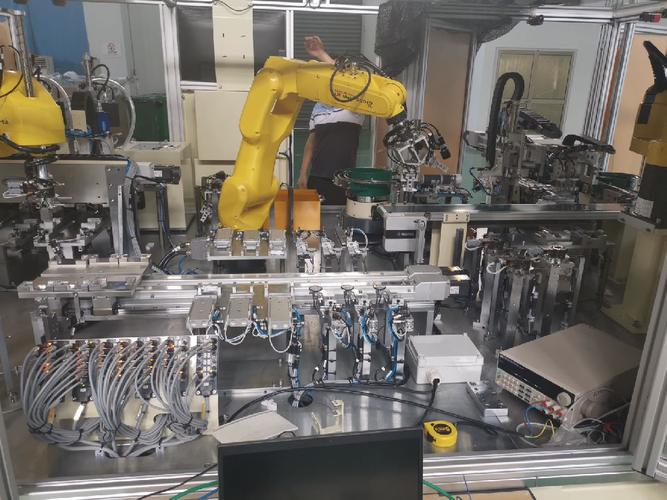

工业自动化生产线直流电磁铁安装实拍
直流电磁铁不一样。只要绕线工艺到位，供电稳压够，连续通电几年都不会出大问题。说白了，你选型的时候省那几十块钱整流块的成本，后续停线一小时亏的可能就是几万块的产能损失。这点我早年踩过坑，印象太深了。
问：直流电磁铁能不能长期连续通电？
答：很多人都有这个误区，觉得通电久了一定会烧线圈。只要选型的时候留够15%-20%的功率余量，绕线用的是耐温等级F以上的漆包线，连续通电一年半载都没问题。我手上那台旧吸力测试台，上面的直流电磁铁已经连续吸合快七年了，除了落了点灰，啥毛病没有。
问：工业场合选电磁铁，直流交流到底怎么分？
答：只有那种需要频繁通断、功率特别大、又对成本卡得特别死的场合，才会选交流电磁铁。90%以上的工业自动化场景，直流电磁铁都是更稳妥的选择，别瞎折腾选交流。
不过话说回来，直流也不是全无缺点，断电会有剩磁，这个后面说。
选型避坑：别只看标称吸力，这三个参数才要命
逛一圈供应商的参数表，十个有九个把最大吸力印在最显眼的地方，你真按这个买回来，十有八九用不了。
别踩坑，这三个参数才是你要死死盯住的：
1. 对应行程的实际吸力 ✅
电磁铁的吸力是跟着行程线性掉的，零行程（完全吸合）标称100N吸力，行程拉到5mm的时候可能就剩20N，你要是拿零行程吸力选，活干到一半吸不动，哭都来不及。
一定要问供应商要「行程-吸力曲线」，拿你实际工作行程对应的吸力来选，还要留余量。
2. 通断响应时间 ✅
现在流水线分拣、包装的节拍，都是卡到毫秒级的。你的电磁铁响应慢了10ms，整个节拍全乱，分拣错一个零件，后面整条线都堵。
高频通断的场合，一定要提前测响应时间，别光看参数。
3. 最高耐温等级 ✅
很多南方工厂的车间，夏天不开空调的话环境温度就能到四十多度，电磁铁自己工作还要发热，要是漆包线耐温等级不够，不出三个月绝缘就击穿，直接烧线圈。

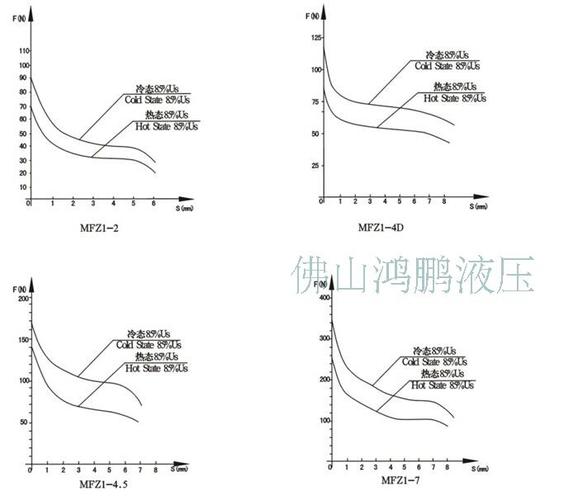

工业直流电磁铁行程吸力曲线对照表
问：选电磁铁的时候，功率越大吸力就一定越大吗？
答：真不一定。同样功率下，绕线匝数越多，产生的磁场越强，实际吸力反而更大，只是响应速度会变慢。要是你对响应速度要求不高，选多匝数低电流的方案，反而比高功率低匝数的更稳，发热还小。别信供应商说的功率越大越好，适合你工况的才对。
💡 我给新人的建议：哪怕供应商说的天花乱坠，一定要拿一两个样品回去测三天，模拟实际工况跑，没问题再批量订货，这点钱不能省。
常见故障维修：一半以上不用换，自己就能修
常见故障维修：一半以上不用换，自己就能修
很多工厂遇到电磁铁坏了，第一反应就是订个新的换上，其实一半以上的故障，拆开捣鼓一下就能好，省不少钱。
最常见的就是吸合无力。先测输入电压对不对，是不是稳压电源飘了，电压不够吸力自然上不去。然后拆开看看吸合接触面，是不是沾了铁屑、锈迹或者其他杂物，很多时候拿砂纸磨一磨，清理干净，吸力就回来了。
再就是通电不吸合。先拿万用表测线圈通不通，要是只是线圈断了，找厂里的电工重新绕一个，漆包线没多少钱，成本也就买新的三分之一。要是线圈没断，那大概率是剩磁粘住了，退磁就行。
哦对，说到剩磁，直流电磁铁用久了都会剩磁，要是你做的是精密卸料、分料，一定要选带剩磁处理的型号，或者自己加个反向退磁回路，不然很容易出现粘料的问题。
❗ 提醒一句：别贪便宜找小厂做非标电磁铁，我见过太多小厂偷工，铁芯用普通铸铁代替纯电工纯铁，漆包线用回收的次品，看起来便宜几十块，用半年就坏，算下来成本比买正规厂的还高。国产靠谱大厂的电磁铁，价格已经很亲民了，没必要冒那个险。
电磁铁这东西，是工业自动化里的隐形大力士，几十块几百块的小东西，卡起脖子来谁都受不了。多盯两个参数，多踩两次坑就懂了，其实没那么复杂。
