2026-09-02 14:56:19 作者：网编
分类：文章
干挤出模具这行，快二十年了。
见过刚入行的小老板几百万设备砸进去，就因为模具选不对，亏到卖厂房。也见过小作坊靠一副好模具，吃了三五年饱饭。
为什么说挤出模具是挤出成型的半条命？
很多新手上来先问设备多少钱，从来不琢磨模具。说实话，挤出线七成的精度，都捏在模具手里对吧？你设备再好，挤出模具流道设计烂，出来的料厚薄不均，结头不对，做出来的型材要么废了，要么得二次加工，成本直接上去。

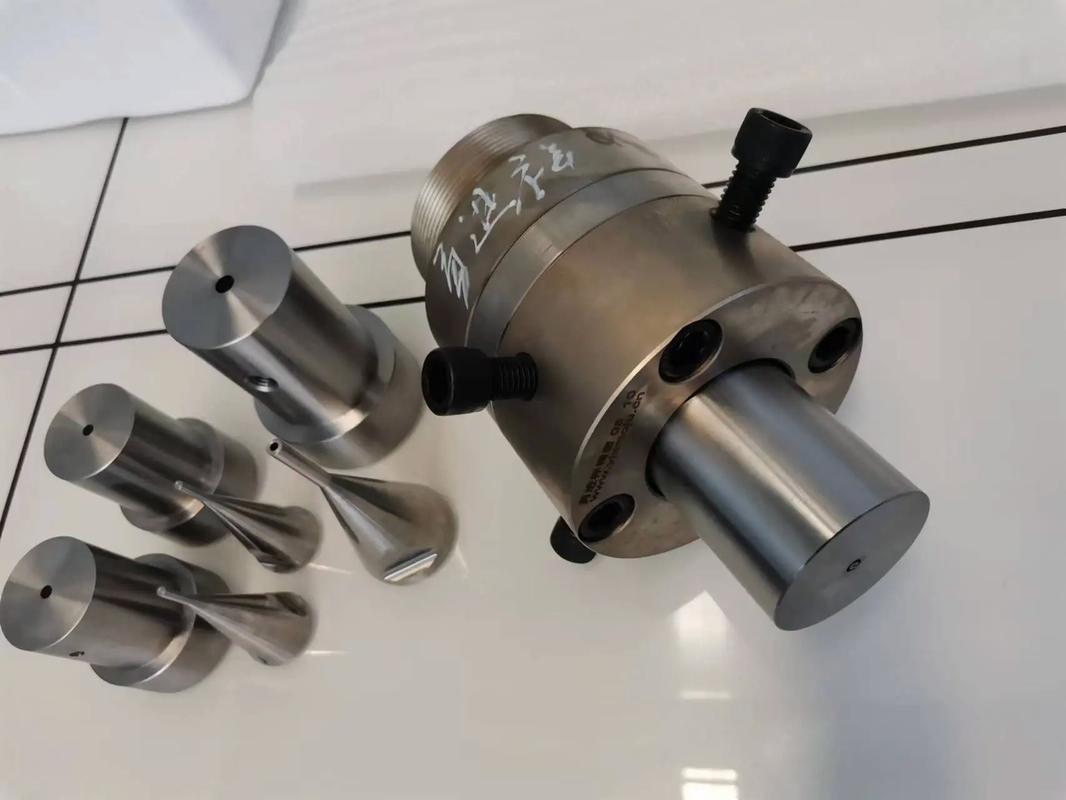

工业挤出生产线安装好的挤出模具
举个做PVC门窗型材的例子，同样的原料，进口模具和国内小厂开的模，挤出速度能差20%，公差能差三倍。那单米成本差多少？自己算。
问：我刚开挤出加工厂，换一副好的挤出模具成本比旧模贵三倍，有必要换吗？
答：得看你做什么单。如果你做的是对公差要求高的外贸单或者工程单，必须换。我前年接触过一个浙江老板，接了十万米的汽车密封条订单，一开始舍不得换模，用旧模做，三分之一不合格，赔了违约金不说，客户丢了，算下来比换十副模亏得都多。如果是做低要求的民用杂货单，那可以选性价比高的开模方案，不用追顶级的，但也别找那种收几千块就给开模的小作坊，那纯粹是给自己挖坑。
挤出模具选型和日常维护最容易踩的坑
选模的时候，很多人只看模口尺寸，不看流道加工精度。❗这里说个干货，流道的抛光度，直接影响出料速度和融料的均匀性，很多小厂开模，流道里面刀痕都没磨干净，你用的时候料堵在里面，越挤越焦，最后出来的产品有黑点，找谁说理去？
💡选模的时候一定要盯着加工流程看，是不是用的CNC一体加工流道，是不是做了氮化处理，硬度够不够。硬度不够的模，用回料挤出不到一年，内壁就磨出沟了，出料直接歪。
问：挤出模具用了两年，最近出料越来越不均匀，还经常出现翘边，是哪里出问题了？
答：先别着急开新模，大概率是维护不到位。你先拆下来看看模口有没有积碳焦料，流道内壁有没有被料腐蚀出坑。很多人停机的时候不清理模具，直接关火，料留在模子里焖几个小时，下次开机肯定出问题。还有，如果是做含CaCO3比较多的回料，模具内壁磨损会比用新料快很多，一般用一年半就得补抛修复，别硬扛。

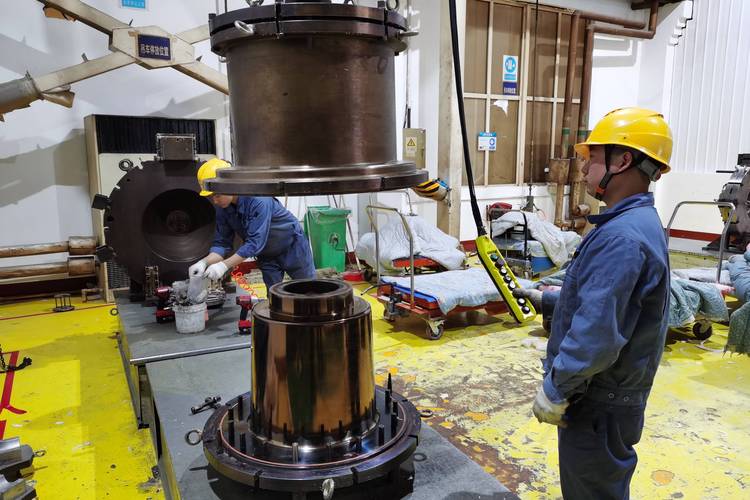

工人拆解清理挤出模具现场
还有个坑，就是模具的加热孔设计。很多便宜模具，加热孔离模腔太远，温度升不上去，局部温度不够，出料就卡，你还得自己改，改完模的精度就毁了。说实话，开模之前，把加热孔位置、加热功率都跟模具厂说死，别嫌麻烦。
日常维护还有个容易忽略的点：模具合模面的密封。每次拆模清完，合模的时候要把合模面擦干净，别留硬料渣，不然锁模不紧，挤的时候会漏料，还会把合模面压出坑，下次再合就密封不严，恶性循环。
国产挤出模具现在到底能不能打？
国产挤出模具现在到底能不能打？
前十年，圈子里都追进口模具，说德国的意大利的好，贵是贵点，能用十年。那时候国产模具确实拉胯，三五年就废了，公差还飘。
不过话说回来，这两年国产模具进步真的挺大的。我上个月给一个做PC阳光板的客户改线，用的是国内浙江一家厂开的挤出模具，价格才进口的三分之一，现在跑了快一年，公差还稳定在0.05mm以内，挤出速度跟进口模差不多。
当然，不是说进口模不好，你要是做超精密的医用导管或者光学级挤出件，那进口模的精度还是稳，人家积累了几十年的工艺，不是说超就超的。但要是做常规的型材、管材、密封条，国产一线厂的挤出模具完全够用，性价比高多了，坏了修起来也方便，一个电话师傅第二天就到，进口模坏了你等配件等半个月，停产一天损失多少？算算就懂。
还有一个点，很多人忽略的，挤出模具的冷却系统。尤其是做厚壁挤出件，冷却跟不上，出来的型材变形，再好的模也白搭。选模的时候一定要问，冷却回路是怎么设计的，现在新的工艺都是随形冷却，比老的直孔冷却均匀太多，变形率能降一半不止，别为了省几千块选老设计。
干这行这么久，最大的感受就是，挤出模具这东西，一分钱一分货，别贪便宜，但也别乱交智商税。你做什么产品，就配什么等级的模具，日常维护做好，一副模用五六年完全没问题。你不爱护它，再好的进口模，两年就给你造废了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：挤出模具：老厂摸爬滚打二十年攒下的避坑经验
文章链接：https://m.zystgy.cn/a/58312
