2026-09-04 03:13:42 作者：网编
分类：文章
做材料力学检测的，谁没在冲击试验机上栽过跟头？
上次给一家汽车零配件厂做现场校准，碰到个离谱的事——摆锤都磨偏了3毫米，还在天天测高强度钢的夏比V型缺口冲击功，测出来的数据比实际值差了快15%，下游甲方差点因为这份不合格报告整批退货，太冤了。
很多人觉得冲击试验机结构简单，不就是一个摆锤甩下来打断试样吗？能出数就行。哪知道这里面的坑，十个人踩九个。
别被参数迷惑，先搞懂你要哪种冲击试验机
不少采购一进门就问销售，你们家最高能测多少焦的冲击？能量越大是不是越好？
完全错。需求不对，买回去就是废铁。
目前市面上主流的三类冲击试验机，对应完全不同的场景：
– 摆锤式冲击试验机：最常用，绝大多数金属材料室温、低温冲击检测都用它，也是夏比冲击试验的标配设备。
– 落锤冲击试验机：针对大尺寸构件，比如塑料管材、压力容器焊缝、重型汽车钢板，打击能量能到上万焦，小摆锤根本搞不定。
– 仪器化冲击试验机：可以实时采集冲击过程中的力、位移、能量数据，输出完整曲线，主要给高校或者企业研发部门做新材料分析用。

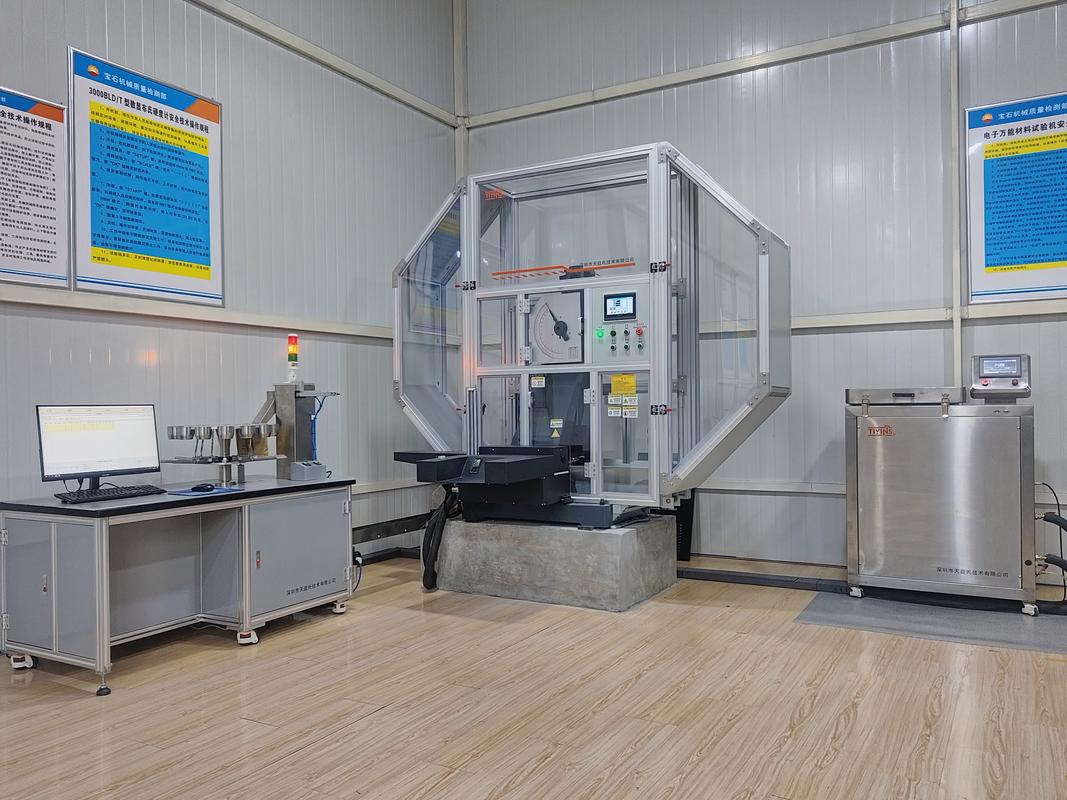

工业实验室摆锤式冲击试验机工作场景
问：我们厂只做普通碳素结构钢的出厂检测，选半自动还是全自动的冲击试验机？
答：说实话，真没必要上全自动。半自动摆锤冲击试验机几万块就能拿下符合国标的合格产品，只要你一天批量不超过两三百件，操作熟练的工人完全能应付，精度足够应付出厂检测。全自动的比半自动贵出十几万到几十万，都是给大厂全流水线检测配套用的，小厂买了放那落灰，维护成本还高，完全浪费钱。
问：冲击试验机的摆锤为什么不能随便换？我想省点钱，买个小机器换不同摆锤覆盖不同量程行不行？
答：这个问题问到点子上了。首先，不同能量的摆锤打击中心位置不一样，你随意换摆锤，打击点不对，数据偏差最少10%起。其次，如果用小能量摆锤测高强度大尺寸试样，打不断不说，还会导致摆锤过载变形，整个摆锤直接废掉，修都修不好。就算你换的是原厂同规格摆锤，换完也必须重新校准砧座间距、打击中心位置、能量修正，不能直接用。懂了吧？
几个容易被忽略的影响精度的细节
冲击试验机的精度，从来不是只看出厂标定。很多时候用着用着数据飘了，都是这些小细节出了问题。
第一个，砧座磨损。试样放在砧座上，每次打击砧座都会受力，用个三五年，砧座的支撑面就会被打出凹坑。别小看这零点几毫米的凹坑，放试样的时候直接歪，打击点偏个一两毫米，冲击功数据差个10%太正常。摸一摸你的砧座，要是凹进去超过0.1毫米，赶紧磨平或者直接换，没几个钱。
第二个，摆锤悬挂间隙。没事你晃一晃你家机器的摆锤，要是前后晃动能超过1毫米，赶紧调轴承间隙。间隙大了，打击的时候摆锤先晃半圈，不少能量都耗在晃动上了，测出来的冲击功肯定比实际值小。
第三个，低温冲击的操作节奏。做低温冲击试验的，试样在保温槽里拿出来，标准要求3秒内必须完成打击。我见过太多实验室，工人慢悠悠拿出来，摆好试样再抬手按开关，十来秒过去了，试样温度都升了好几度，低温冲击数据直接飘，居然还敢出报告？
冲击试验机配套低温冲击试样保温装置
💡还有一个很多人忽略的点：冲击试验机的安装地基。150J以上的摆锤，打击的时候冲击力不小，随便放在普通地面上，不打地脚螺栓，整台机器跟着晃，能量都耗在机器晃动上了，数据能准吗？150J以上的机器，必须做混凝土预埋地脚，刚性不够，一切白搭。
日常维护的实用技巧，用十年精度照样稳
日常维护的实用技巧，用十年精度照样稳
说实话，冲击试验机结构真的不复杂，没有什么娇贵的零件，只要你稍微用点心，用个十几年精度照样合格，根本不用换机器。
给你们整理几个随手就能做的维护要点：
✅ 每次测完清理砧座和摆锤打击端的铁屑，别留着堆积，积多了直接顶歪试样。
❗ 摆锤的悬挂轴承每三个月打一次黄油，别打太多！太多了会粘灰尘，反而增大转动阻力，影响能量精度。
✅ 每年一定要找有CMA资质的机构做一次计量校准，别舍不得那几千块校准费，真要是因为数据不准出了质量事故，一批货几十万打水漂，亏到姥姥家！
不过话说回来，现在国内一线品牌做的冲击试验机，技术真的已经很成熟了，精度稳定性完全不比进口货差，没必要迷信进口那套。几十万一台的进口冲击试验机，十来万的国产就能做到同样的精度，除非你是做国家级计量标准，不然真没必要花那个冤枉钱。
做工业检测，核心就是数据准。冲击试验机说复杂不复杂，说简单也不简单，选对适合自己的类型，日常盯着那几个容易出问题的细节，能少踩百分之八十的坑，省不知道多少麻烦。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：冲击试验机选购与维护：避开材料力学检测的那些坑
文章链接：https://m.zystgy.cn/a/58403
