上周跟三个做设备总包的老伙计喝酒，酒过三巡，吐槽起来今年踩的坑，一半都出在电气设计上。
很多外行觉得，电气设计不就是画个图，选选元器件型号，接接线？
太天真。
原理图不是走流程，工业电气设计的容错率为零
去年接了个汽配厂冲压线改造的活，甲方原来找的年轻设计师，三个月出图，现场接线接完一试车，按下急停设备愣是没停。吓得工装直接跳机，差点出人命。
拆开图纸一看，急停回路的常闭触点标成了常开，软件生成的时候复制粘贴错了号，没人校验。

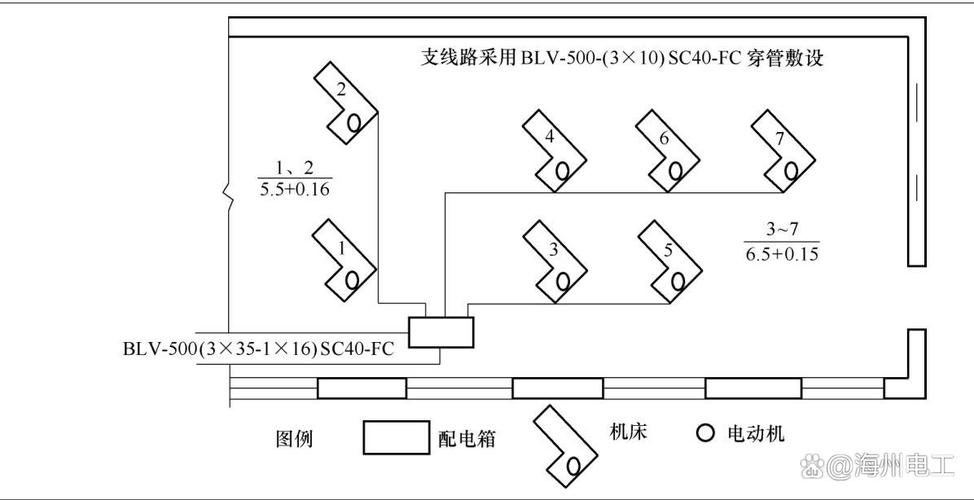

汽车冲压生产线电气柜布线设计图
这种错说低级吧，确实低级，但年年都有。
现在工具太方便了，EPLAN拖一拖就能生成元件，改个序号直接出图，很多设计师连整张图纸从头捋一遍的功夫都省了。
问：现在不都流行数字仿真验证吗？还能出这种错？
答：仿真验证的模型都是理想状态，谁给你把现场安装误差、线缆老化、电磁干扰这些破变量加进去？我见过太多仿真全绿通过，现场一通电炸变频器的案例。仿真就是给甲方交差的流程，核心校验还得靠设计师自己挨个对。
说实话，工业现场哪有什么理想环境，油污、震动、粉尘、高低温，哪一个都能把你完美的仿真模型打回原形。你原理图错一个标号，现场就是人命关天的事。
降本不是砍元器件，电气设计的优化空间藏在细节里
现在甲方一开口就是降本，很多设计师为了达标，直接把一线品牌换成杂牌子，把该有的冗余砍掉。这不是降本，这是给自己埋雷。
真正的降本，都是从设计逻辑里挤水分，不是拿核心性能换价格。
比如我上个月改的一条输送线设计，原来的设计师给每个工位都配了独立断路器，光16A的断路器就加了24个，算下来光这部分成本就小一万。其实同电压等级的辅助工位，完全可以主路用带过载保护的空开，工位用分路熔断器，整合之后整个成本直接降了17%，可靠性一点没降。

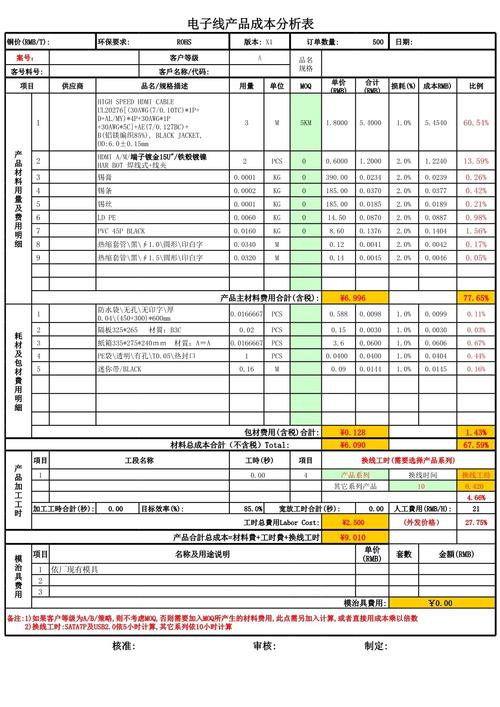

工业自动化输送线电气设计成本优化对比表
💡 还有布线的钱，很多设计师图省事，不管固定段还是动段，全给你用高柔拖链线。高柔线多少钱一米？普通PVC线多少钱一米？差三倍都不止。只有拖链里反复动的那段才需要高柔，固定走线用普通线完全没问题，一条几十米的线体，光这一项就能省出半个工程师的月薪。
问：这么优化，会不会牺牲设备的稳定性能？
答：核心配置半分不能动，安全回路、主控PLC、伺服驱动器这些东西，别说砍品牌，余量都得留足。但那些非核心的辅助部分，本来就是冗余过度，挤点水分怎么了？本来10平方的线够承载，非要给16平方，那不叫留余量，那叫浪费甲方的钱。
不去现场踩坑，永远做不出好的电气设计

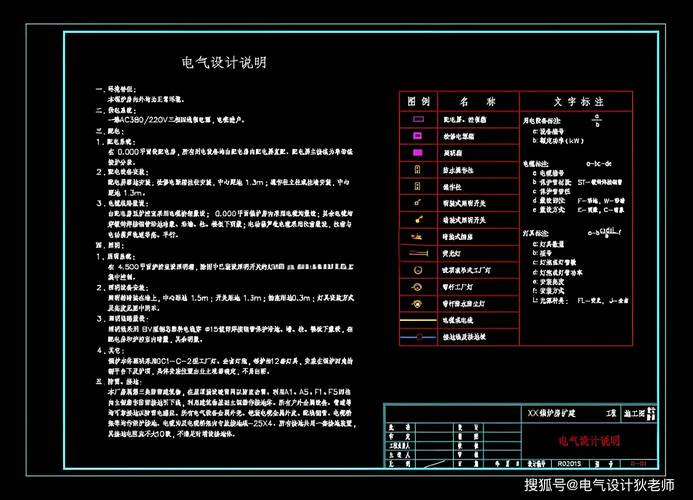

不去现场踩坑，永远做不出好的电气设计
我见过太多坐办公室画图纸的设计师，画出来的东西好看是好看，到现场装的时候全是问题。
前年做新能源电池全自动打包线，我手下一个小伙子设计，把PLC安装在电气柜的顶部，说散热好，看着也整齐。结果到现场装完才发现，车间的压缩空气主管道刚好就在电气柜顶上方，夏天一降温全是冷凝水，天天往柜顶滴水，再晚两天发现PLC就要泡坏了。最后全柜拆了把PLC移到柜底，折腾了三天，加班费都花了小两千。
那小伙子跟我抱怨，说设计院给的管道图根本没标这么准，我骂了他一顿：你不会去现场看一眼吗？
说实话，设计图上差一公分，现场就是装不上的大问题。车间里多出来的一个管道，地基偏的两公分，甚至门口过车带来的震动，都是你在办公室想破头也想不到的。
给大家整理几个我攒了十几年的避坑小点，拿走不谢：
✅ 急停回路必须走硬接线，绝对不要依赖通讯控制，哪怕你的工业总线稳定性吹得再神
❗ 户外或者潮湿车间的电气柜，一定要在底部加冷凝排水阀，别嫌麻烦，梅雨季能救你半柜元器件
💡 所有PLC的IO接口，必须留至少20%的空余，后期改功能加传感器，你不用重新换PLC，省的钱够你加好几个班
不过话说回来，现在的年轻人条件比我们那时候好多了，我们当年拿描图笔画图，错一点就得整张重画，现在改个参数分分钟的事。但工具越方便，越容易丢了对细节的敬畏。
干工业这行，电气设计牵一发动全身，你多核对一个标号，多去现场看一眼，后期就能少捅十个娄子。经验这东西，都是踩坑踩出来的，急不来。
