我干机械加工配套快二十年了。见过太多卡壳在老零件测绘上的死局。
原厂倒闭，原图纸丢了，客户拿着磨损坏了的样品要开模复刻。你拿着千分尺、卡尺量一天，碰到曲面异形件，几十个点测下来，还是没底。
开模出来装不上，返工废料，钱没赚着还倒贴材料费，工期拖半个月，客户都跑了。
这几年干下来，我最大的感受就是——3D扫描就是这个痛点的解药。
为什么工业级3D扫描比传统测绘香太多
传统测绘对付规则的轴孔齿轮还行，碰到异形曲面、复杂型面，比如汽轮机叶片、矿山破碎机齿板、汽车覆盖件模具，直接就卡壳。测一个中等复杂度的零件，少说两三天，还全靠师傅经验，误差就是看运气。
3D扫描呢？拿蓝光工业扫来说，半小时就能输出几百万个点的点云数据，整体精度能稳定控制在0.01mm以内，比人工测量准太多。

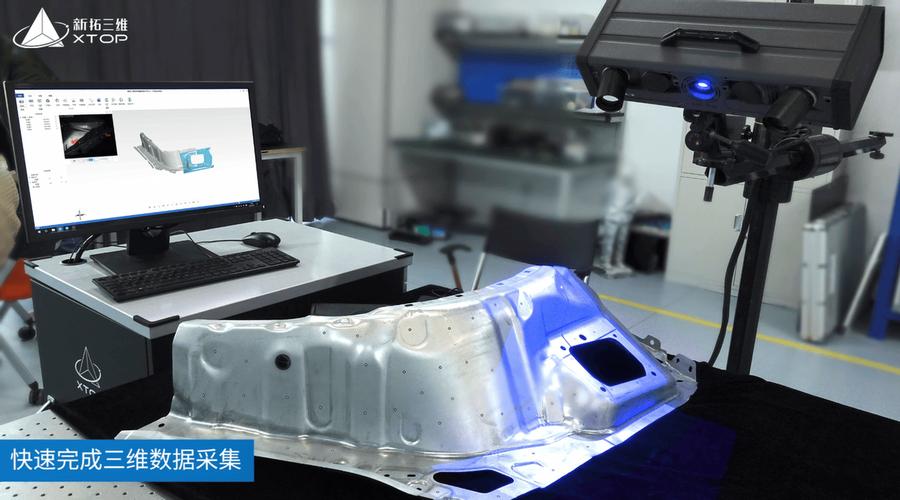

工业级蓝光3D扫描设备扫描汽车冲压零件现场
我前年碰过一个客户，做煤矿破碎机的耐磨齿板，老设备报废了一块，原厂早就没了，找了三家测绘的，花了快一周出图，开出来的齿板装上去咬合间隙差了0.3mm，运行四个小时就断了，客户急得跳脚。
后来找我们做3D扫描，整个过程连扫带建模四个小时搞定，导出来的模型直接送精雕加工，装上去严丝合缝，用到现在快三年了，啥事没有。
问：3D扫描的精度够不够做机械加工开模？会不会扫出来误差太大没法用？
答：核心看你用什么级别的设备。网上那种几千块的民用手持3D扫描，精度也就零点几毫米，做个文创手办还行，工业生产肯定顶不住。但正规工业级设备，不管是蓝光还是激光方案，精度大多能做到0.01mm以内，哪怕是航空航天的精密结构件，都完全满足要求。说白了，选对设备，精度比人工测的准太多。
工业3D扫描实际应用踩过的那些坑
我见过不少工厂，花大几十万买了3D扫描设备，回来用了两次就扔角落吃灰。不是设备不好，是没踩对坑。
第一个坑：反光吸光零件直接扫。抛光铝件、亮面不锈钢、黑色橡胶件，要么反光要么吸光，扫出来点云全是破洞，根本没法建模。解决也简单，喷一层薄薄的显像剂，这步省不了，别嫌麻烦。
第二个坑：用之前不校准精度。很多新手拿过来就扫，扫完尺寸偏了就骂设备不好，其实你开机第一步就得拿标准校准块走一遍，任何测量设备都这样。
第三个坑：大零件分扫不贴标定点。扫个一两米的机床床身，肯定要分好几次扫，不贴统一的公共标定点，拼接的时候误差堆起来，差一个毫米都很正常。

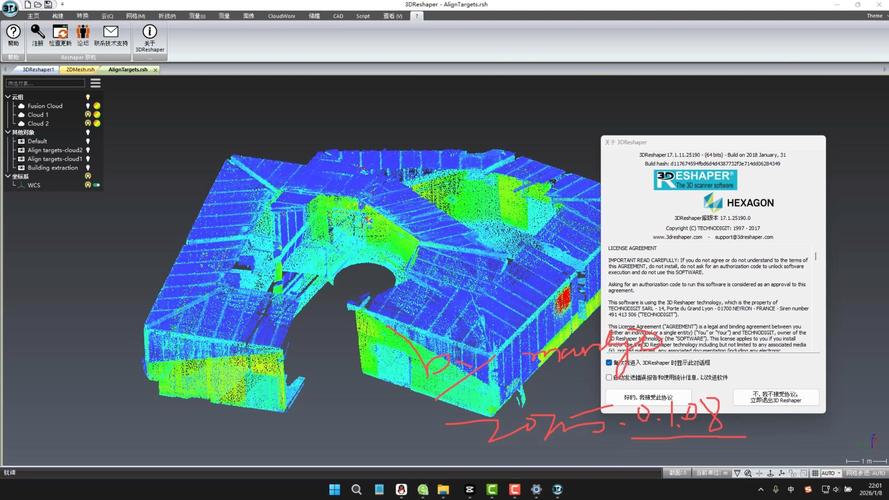

工业3D扫描点云数据处理建模软件界面
问：中小企业到底是自己买3D扫描设备，还是外发服务更划算？
答：算一笔账就清楚了。如果你一年也就三五个逆向、测绘的项目，完全没必要自己买，工业级设备起步几十万，放在那里每年折旧都够你外发好几次了，按件算钱，扫一个零件几千块，周转开完全够用。但如果你每个月都有四五个以上的项目，比如专门做老零件复刻、模具改型的工厂，那自己买一台肯定更划算，赶项目不用等外发，还能接更多自己说了算的活。对吧，核心看你的业务量。
现在工业3D扫描的新玩法你得跟上

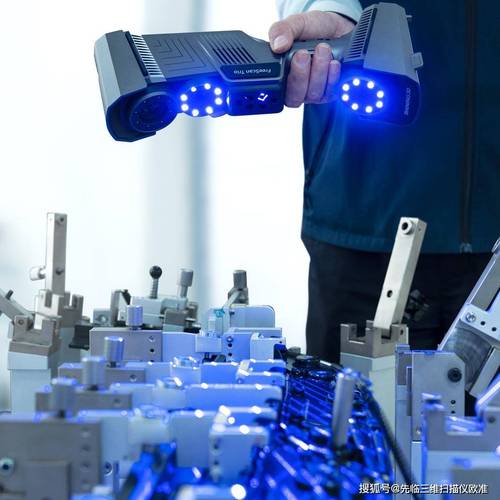

现在工业3D扫描的新玩法你得跟上
现在早就不是拿3D扫描仅仅测尺寸的时代了。很多做得好的工厂，已经把3D扫描和CNC加工、3D打印串成了完整的快速逆向生产线。
客户拿个样品过来，先3D扫描出全尺寸点云，处理成可编辑的三维模型，要改型直接在软件里调，调完直接送CNC或者3D打印打样，一周就能交付成品，原来半个月都搞不定的活，现在一周就能收钱。
还有做模具出厂检测，现在流行的三维偏差色谱分析，就是靠3D扫描实现的。把扫出来的实际零件点云和设计数模对齐，软件直接出偏差色谱，哪里大了哪里小了，一眼就能看清楚，比人工一个个测点效率高十倍，还不会漏过任何一个位置的误差。
💡 给刚接触的朋友提个醒：不管是买设备还是找外发，一定要拿你自己的实际零件先试扫，测出来精度符合你的要求再敲定，别光听销售吹得天花乱坠。
❗ 别贪便宜买翻新的二手工业3D扫描设备，很多设备用了五六年，校准精度早就跑了，修起来比买个新的还麻烦。
✅ 只要用对了，3D扫描真的能帮你省下几十万的返工成本，还能接到原来根本不敢接的活。
不过话说回来，3D扫描也不是万能的。特别深的盲孔、封闭内腔，设备探头伸不进去，还是得靠CT扫描或者三坐标补点，别信什么“全场景通吃”的鬼话。
现在机械行业这么卷，你能比别人快一倍搞定老零件复刻、逆向开发，就能抢到更多活。3D扫描不是什么玄乎的高科技，就是个帮你解决实际痛点的工具，试过了你就知道，有多香。
