2026-09-11 22:30:50 作者：网编
分类：文章
刚入行做改性塑料的朋友，十个有八个在挤出造粒上吃过亏。
调了三天参数，出来的粒要么大小不均，要么黄变发脆，整桶料都得回炉重造。
浪费的原料不说，耽误交货期赔的钱，都够换一套新切刀了。
挤出造粒最容易踩的三个隐形坑
第一个坑，下料口架桥。
看起来是小问题，发作起来能让你整条生产线停两三个小时，等你清完料，班都快结了。
很多人第一反应就是原料太湿，或者螺杆磨坏了，拆下来检查半天，啥问题没有，装回去还是堵。

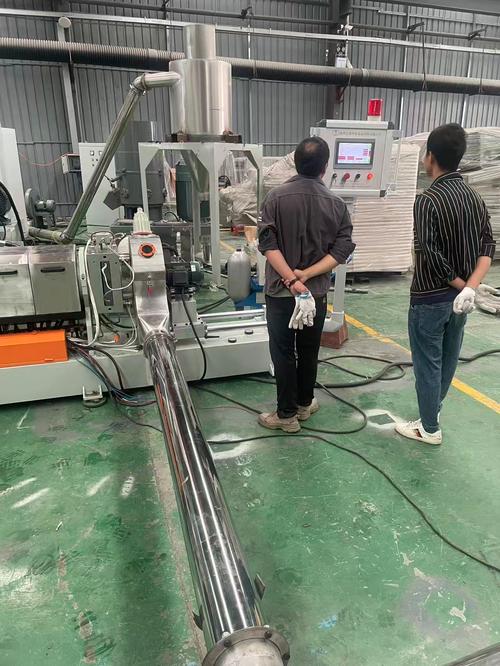

挤出造粒下料口架桥故障现场图
第二个坑，熔体压力莫名波动。
一会高一会低，切出来的粒径忽大忽小，根本没法用。
第三个坑，切粒后颗粒粘连，整袋料倒出来结成块，客户收到直接退货。
问：为什么新换的螺杆也会出现下料不稳？
答：真不是螺杆的锅！绝大多数情况，都是下料口的冷却没做到位。尤其是做高填充改性的料，下料口温度太高，原料提前融化粘在螺杆螺槽里，越积越厚，可不就堵了么？我见过不少工厂为了省冷却水，把下料口冷却关了，省那点水费不够造废料的，太亏。
说实话，这三个坑我刚入行的时候全踩过，当时蹲在机台旁边清了一下午料，满手都是熔融塑料，洗都洗不掉，那滋味真的不想再试第二次。
不过话说回来，踩坑多了就摸出规律了，这些问题90%都不是设备的问题，是参数和细节没调对。
不同原料的挤出造粒参数调整逻辑
从来没有一套通用的参数能打天下，不同原料的脾气差远了，你拿做PP填充的参数做PBAT降解料，不黄变才奇怪。
比如说，做碳酸钙填充PP，你得把机头温度比纯PP调高5-10℃，让熔体流动性够好，才能把碳酸钙分散开，不然打出来的制品表面全是白点，客户直接拒收。
做玻纤增强尼龙呢？正好反过来，温度不能太高，剪切也不能太猛，不然玻纤断得太多，增强效果直接打对折。
问：做PBAT降解材料挤出造粒为什么总黄变，换了抗氧剂也没用？
答：我经手过不下十家做降解料的工厂，全碰到过这个问题。核心就是两个点：温度太高，剪切太大。PBAT本身热稳定性就差，很多新手做普通塑料做惯了，把温度拉到180℃以上，螺杆转速还拉满，不出十分钟，熔体就开始降解黄变。正确的做法是，从加料段到均化段，温度从120℃逐步升到160℃，机头温度绝对不能超过170℃，螺杆转速比做普通PP降10%-15%，再配适量的抗氧剂，黄变问题基本就能解决。
常见改性原料挤出造粒温度参数对比表
很多人喜欢找所谓的“标准参数表”，照着调，调不对就怪设备不好，其实标准只是参考，你车间的室温、原料的含水率、甚至电网的电压波动，都会影响挤出造粒的效果，得靠自己现场微调，死搬硬套肯定出问题。
切粒环节：最容易被忽略的挤出造粒收尾关键
切粒环节：最容易被忽略的挤出造粒收尾关键
太多人把80%的精力放在挤出机主机调参数上，切粒环节随便对付，结果最后出货栽在这一步。
我见过最多的问题就是颗粒带尾巴、碎粒多，好好的料只能当二级料卖，每吨少卖好几百，一年下来亏几十万都不稀奇。
第一个关键，切粒刀和模头的间隙。
这个间隙真的是差之毫厘谬以千里。间隙太大，切不断料，出来全是带尾巴的异形粒，混在一起流动性差，客户加工就出问题。间隙太小，刀磨损得飞快，没几天就得磨一次，成本蹭蹭涨。一般来说，间隙控制在0.02mm-0.05mm最合适，刀越新，间隙可以稍微调大一点，刀磨过几次，就往小调一点。
第二个关键，切粒水的温度。
很多人就是自来水直接进，温度爱咋咋地，这肯定不对。做不同的料，水温要求完全不一样。比如说做PET挤出造粒，水温得控制在40-50℃，不然PET结晶太快，颗粒表面容易开裂，放一段时间就碎。做普通PP PE呢，水温控制在25-35℃就够了，温度太高，颗粒冷却慢，进风干不透就容易粘连。
上次去佛山一个小改性厂，他们做高抗冲PS挤出造粒，切出来碎粒占了快10%，换了切刀还是不行，老板愁得睡不着。我过去摸了摸切粒水，都快60℃了，就是冷却塔坏了没人修。我让他们把水温降到30℃，开机一试，碎粒直接降到1%不到，就这么简单。
做挤出造粒这么多年，最深的感受就是，拼到最后拼的都是细节。你设备再好，参数再准，一个没注意的小细节，就能毁了整批料。多蹲机台边上看，多摸，多试，比看一百页标准参数有用多了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：挤出造粒避坑：老工程师掏心窝子的现场经验总结
文章链接：https://m.zystgy.cn/a/59083
