不少刚接触结构设计的工程师，一提有限元分析就头大。要么觉得这是高校实验室里的玄学，算出来的结果从来对不上实际；要么就是不管什么活都往上套，最后出一堆花里胡哨的云图，啥问题也解决不了。
什么时候必须用有限元分析
不是什么结构都要折腾仿真。简单的传动轴、普通的承重梁，套材料力学的经验公式算出来的结果，误差完全满足工业要求，犯不上浪费时间。
什么时候非用不可？
你拿到一个奇形怪状的铸造件，应力集中的位置根本说不清；或者甲方要求减重减到骨头里，每一公斤重量都要抠出来抢指标；再或者你要做的结构出问题就是机毁人亡的大事，试错成本高到赔不起——比如风电的轮毂，新能源汽车的电池包托架，航空的起落架连接座。
💡 核心逻辑就一条：有限元分析是帮你降试错成本的，不是用来给报告凑页码的。

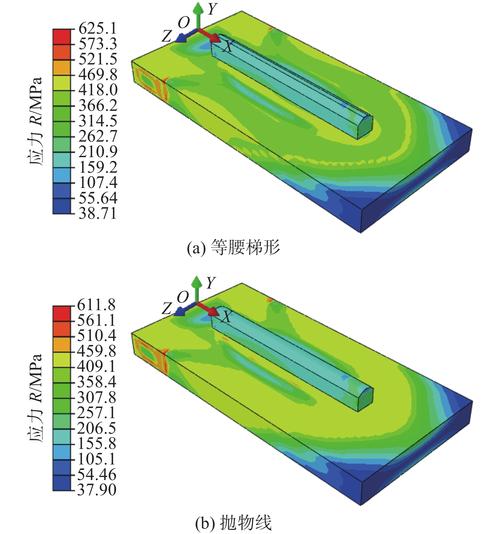

机械零件应力集中有限元分析云图
问：我用的破解版软件，赶项目的时候网格画粗点交差不行吗？
答：行啊，反正亏的不是我的钱。前几年我帮朋友处理过一个烂摊子，他们做工程机械的动臂，为了赶投标，整个臂只画了几千个网格，算出来应力刚好卡在屈服强度以下，直接就拿去开模了。结果样机上去跑了半个月，焊缝从根部裂到了头，重新开模加整改，前后花了小两百万。这钱，够买三套正版的中端仿真软件了，何苦呢？精度不够的结果，不如不算。
新手最容易踩的致命坑
我见过不下一百份错得离谱的有限元分析报告，十个里面有八个踩了这几个坑：
1. ❗ 材料参数瞎填
不管什么钢，弹性模量全填200GPa，泊松比清一色0.3。你那是耐磨高锰钢还是奥氏体不锈钢？不同钢材的参数差一点，最终应力结果差出去10%都是少的，铝合金和钛合金的参数差得更多，乱填能出对结果才怪。
2. ❗ 约束加得完全不对
本来是两个零件用螺栓预紧连接，你直接给绑成了完全固接，算出来的局部应力直接翻一倍，你敢信？还有的人把加载面直接固接，约束加得比刚性台还硬，结果能对才有鬼。
3. ❗ 只看最大应力就拍板
很多人拿到云图，一眼看见最大应力超过屈服强度，直接就说结构不合格。谁告诉你局部小范围的应力超标就一定会坏？材料本身有塑性，小范围的应力集中会自动重分布，只要整体应力水平达标，根本不影响使用寿命。直接判死刑，纯属瞎耽误功夫。

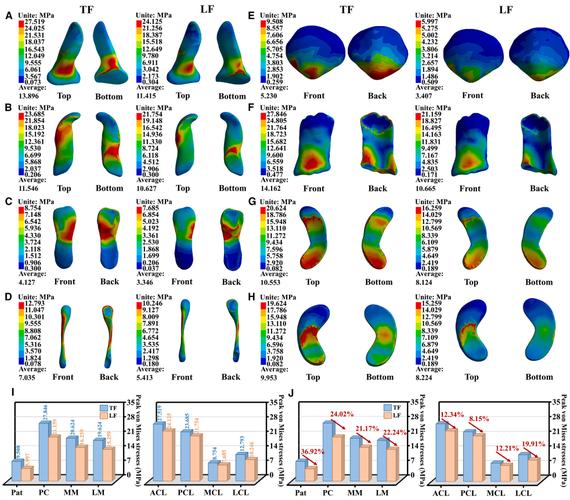

错误约束有限元分析应力结果对比图
问：我的有限元分析结果和实际实验对不上，肯定是仿真哪里错了吗？
答：不一定，别上来就骂自己。我见过太多案例，锅其实在实验那边。应变片贴歪一毫米，测试数据差20%太正常；要是你测的是动态应力，传感器采样率不够，出来的曲线本身就飘。先查测试的边界条件，再回头调仿真，别一不对就推翻所有结果重算。
怎么做才能拿到靠谱的结果
怎么做才能拿到靠谱的结果
说实话，做了快二十年的结构仿真，我最大的经验就是：别追求完美的全模型细网格。
一开始先画个粗网格算一遍，大概搞清楚哪里应力高，哪里是危险截面，然后只给危险区域局部加密网格，剩下的不关键的地方，该粗就粗，省下来的算力你喝杯咖啡摸十分钟鱼不好吗？
💡 有一步绝大多数新手都会跳，就是网格收敛性验证，这步真的不能省。你加密一次网格，结果和上一次差了超过5%，说明你的网格还是太粗，继续加密，直到两次结果差不到3%，这时候你的结果才算站得住脚。
不过话说回来，哪怕你所有步骤都对，最后也要用常识过一遍结果。一个受向下压力的简支梁，你算出来中间向上弯，那肯定是载荷方向搞反了，别拿着这么奇葩的结果就出去给客户汇报，丢人。
现在很多中小厂觉得有限元分析贵，动不动找第三方就要几万块，其实真没必要。现在很多民用仿真软件的门槛已经降得很低了，只要你把基础逻辑捋清楚，不瞎填参数不瞎加约束，解决一般的工业设计问题绰绰有余。
上个月我帮一个做矿山设备的朋友改了个支架的仿真，他原来算出来最大应力380MPa，用的Q355钢，吓得不敢开模，结果一看，就是一个M6小孔边上的局部应力，整个应力超标的范围加起来还不到一个平方毫米，整体的大部分区域应力都在200MPa以下，根本没事。调整了报告之后直接开模，现在设备跑了大半年，一点问题都没有。
别把有限元分析神化，它就是个帮你干活的工具。工具好用不好用，全看用的人会不会动脑子，不是云图做得越花，结果就越准。
