刚进厂当学徒那会，师傅递我第一套东西不是扳手卡尺，是一块半新的绘图板，一把包铜的丁字尺，一兜从H到6B的铅笔，还有一块剪成方形的0号砂纸。我当时以为要学画画，还偷偷乐，说原来机械工还能搞艺术。
工业绘图从来不是画画
说实话，第一天画完我就被骂懵了。我把线条描得顺溜，圆也画得匀，师傅拿起来瞟一眼就扔回我绘图板：花里胡哨，你这是给展览会画宣传画呢？工业绘图要的是准，不是好看。差0.1毫米，就是废品。那时候给柴油机做连杆，我画大头孔的时候，把尺寸线往外面多挪了一毫米，下料的师傅没注意，切出来的毛坯直接短了一截，好几公斤的45号钢就成了废料堆里的废铁。工段长骂完我，扭头骂带我的师傅，师傅没说啥，晚上带我去厂门口的馆子吃了一碗肉面，说记住，画在图上的每一根线，最后都要变成钢变成铁，揣到人家设备里转的。

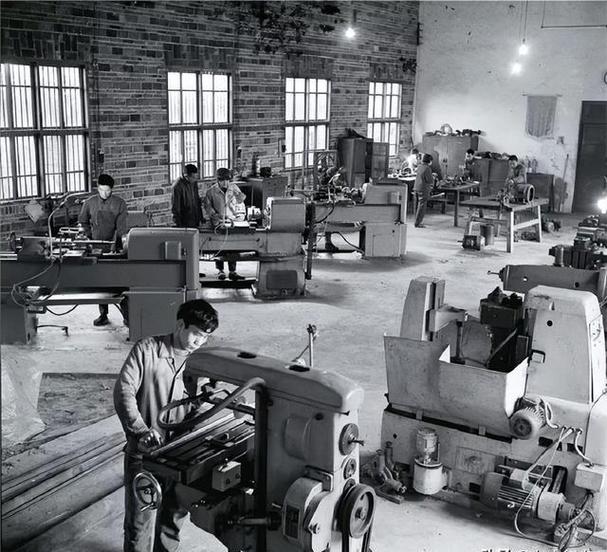

八十年代机械车间手工工业绘图工作台
那时候手工绘图，改个错要擦半天，用软橡皮擦多了会把图纸擦破，还要贴补丁重新画。我那时候口袋里天天装着橡皮，蹭得裤子口袋一块黑。后来慢慢懂了，工业绘图本质是一门通用语言，设计的人说清要求，加工的人看懂要求，不用见面，就能做出一模一样的东西。
标注才是工业绘图的核心
很多新手以为，只要把形状画对就行了，不对。公差标注才是工业绘图的魂。你说这个孔要做50毫米，那误差允许多少？大0.02还是小0.01？哪里要和别的零件贴紧，哪里要留润滑油的间隙？这些不说清楚，画得再圆也没用。我师傅的师傅，早年进厂那会，做一个发电机的转轴，标注同轴度的时候漏了基准，车工车完热处理，磨完了装上去，转起来晃得整个机座抖，整根轴十几公斤的合金钢，直接报废。那时候一个学徒工半年工资才够买这根料，老爷子心疼得半个月没敢去食堂打荤菜，每天就啃馒头就咸菜。

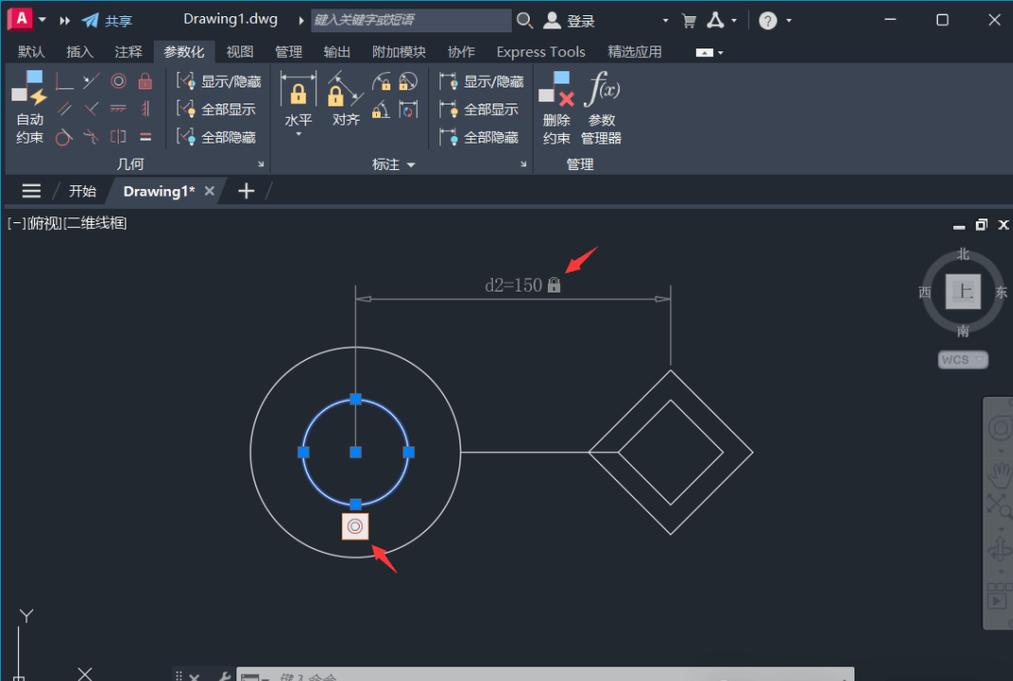

现代机械CAD工业绘图标注界面
不过话说回来，现在都用电脑绘图了，好多年轻人刚出来，画线条快得很，一键生成，标注都敢让软件自动标，软件哪懂你这个零件是用在什么地方的？汽车底盘的零件和玩具车的零件，能是一个公差？软件只会给你套默认值，错了还是要出问题。我上个月碰一个刚毕业的小孩，给液压站画油管接头，把密封槽的公差标反了，做出来装上去漏油，折腾了半个月才找到问题，差点把客户弄丢了。难在哪？难在你要知道下游加工的机床精度多少，知道这个零件要承受多大的力，知道哪里可以省成本，哪里半分都不能松。不是随便拉两根线标个数字就完了。
它藏在你看不见的地方，却影响着每一天
它藏在你看不见的地方，却影响着每一天
好多人觉得工业绘图离自己远，是工程师躲在办公室搞的东西。其实不对。你每天开的汽车，车轮上每个螺栓的孔，刹车盘的沟槽，都是从工业绘图出来的。你家冰箱的压缩机，空调的风机，甚至你手里手机的中框，哪一个不是先有图后有产品？没有一张准的图，再厉害的工人也做不出能用的东西。
现在总说AI能画图了，输入要求就能出来一张图，说实话，AI能画对形状，能标对公差吗？它不知道你这个车间的车床最大加工精度是多少，不知道你这批料是进口的还是国产的，不知道这个零件是要用到零下三十度的东北还是四十度的南方，这些经验，都藏在老绘图师改了一遍又一遍的标注里。
昨天整理工具房，翻出来当年师傅给我的那半块砂纸，边缘磨得凹进去一块，都是当年磨铅笔磨出来的。现在我天天对着屏幕画，不用再握丁字尺了，可每次改标注的时候，还是会想起师傅说的那句话，每一根线，每一个数字，最后都是要转起来的，不能马虎。
