很多刚进工业自动化圈的新人，一听到以太网就说，这不就是办公室插网线上网那玩意儿吗？
错得离谱。
普通以太网是抢带宽机制，谁抢到谁发数据，碰到大流量直接堵得动不了。工业现场能等吗？机器人关节走轨迹晚个几毫秒，焊出来的缝就是歪的，整批工件直接报废，损失大了去了。
别拿普通以太网当工业以太网/IP
以太网/IP是把通用工业协议CIP架在标准以太网硬件上改出来的工业通讯协议，最核心的设计就是把报文分了两类：显式报文用来发非实时的指令、参数，隐式报文专门给实时I/O数据留了通道，优先级直接拉满，核心数据绝不会被杂七杂八的后台数据挤掉。

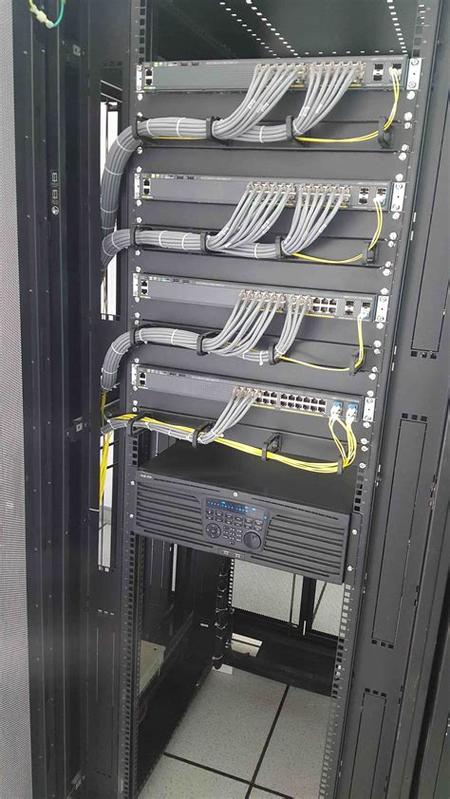

工业现场以太网/IP接线柜实物图
问：以太网/IP和Profinet到底选哪个？
答：说实话我被问过不下一百次这个问题。没有绝对的好坏，只有适配不合适。你车间里全是罗克韦尔的PLC、伺服驱动器，那选以太网/IP顺理成章，原生兼容性拉满，不用额外加转码网关折腾，省成本省调试时间。要是整条线都是西门子的设备，那当然选Profinet更顺手。别听厂商瞎吹哪个碾压哪个，现场能用、稳定、后期维护方便才是硬标准。
很多人觉得以太网/IP只有大厂能用，其实不对，现在大大小小的传感器、变频器都支持以太网/IP了，中小生产线也能用得起。
以太网/IP现场调试最容易踩的坑
我见过太多项目，设备都买好了，一上线不是断连就是延迟飘得离谱，上来就骂协议不行。其实十有八九都是现场没做对，跟协议本身没关系。
说几个我天天碰到的错：
第一个，接线用普通办公网线。很多采购图便宜，拿普通五类非屏蔽线就往现场布，数控机床、变频柜旁边的电磁干扰有多强你知道吗？分分钟跳错包，断连都是轻的。必须用工业级屏蔽双绞线，屏蔽层一定要接对接地，这个细节省几十块钱，后期调故障调得你怀疑人生。
第二个，用办公非网管交换机凑数。去年我去珠三角一个汽配厂救场，他们说机器人抓工件总是歪，差个零点几毫米，查了三天机械、伺服都没毛病，最后一看交换机——拿的就是办公室那种百来块的非网管交换机，所有报文优先级一样，机器人的实时隐式报文，天天被MES传生产数据的大报文挤得排队，延迟直接从零点几毫秒飘到十几毫秒，不歪才怪。换个带QoS优先级管理的工业以太网交换机，开机试跑，立马正常。
第三个，交换机级联太多层。图布线方便，一个串一个接七八个，每跳一次延迟加个一两毫秒，末端设备的总延迟直接超出设计阈值，运动控制不同步是必然的。想要稳定，尽量做星形拓扑，核心交换机直接拉到每个从站，最多级联个两三层就到头了。

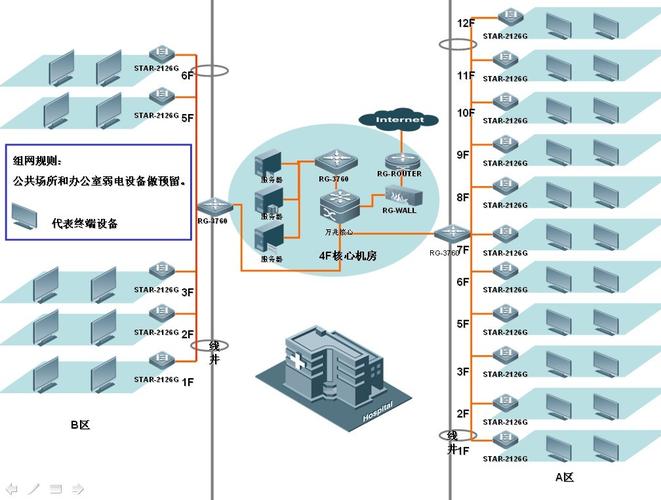

以太网/IP工业交换机星形拓扑示意图
问：以太网/IP的实时性到底够不够用？能用到机器人控制这种高要求场景吗？
答：现在带CIP Sync时间同步的以太网/IP，通常能做到亚毫秒级的同步精度，绝大多数工业机器人、多轴运动控制场景完全够用。我接触过的好几条新能源电池模组生产线，十六轴同步控制用的就是以太网/IP，跑了三四年，没出过一次因为通讯不稳导致的停线。当然你要是做飞秒级激光加工这种极端要求的场景，那另说，百分之九十以上的制造业应用，真的够了。
以太网/IP在数字化改造里的新优势
以太网/IP在数字化改造里的新优势
别觉得以太网/IP是推出快三十年的老协议，就跟不上现在的数字化趋势。刚好相反，它天生就带统一的CIP框架，不管是安全信号、运动控制数据还是设备运行状态信息，都是统一格式，现在做工业互联网，要把底层设备数据拉到边缘层、云端，不用再加一层协议转换，直接就能读出来。
我上个月帮一个做汽车冲压的老厂做改造，他们十年前建的线就是用的以太网/IP，这次要上预测性维护，直接接个边缘网关，半天就把所有压机、模具的运行数据都采上来了，换了老总线，光做协议转换就得折腾半个月，成本翻好几倍。
不过话说回来，现在很多人一搞升级就想着换无线，什么5G、Wi-Fi 6吹得神乎其神，我倒是觉得，核心控制场景，有线以太网/IP至少未来十年还是绝对主力。无线用来传监控数据、给AGV做漫游没问题，做实时运动控制，抗干扰和稳定性还是比不过有线的。
工业通讯这行，从来都是靠稳定赢口碑，花里胡哨的概念再多，现场用个三五年不出问题，才是真的好。以太网/IP火了这么多年，靠的从来不是营销，就是每次都能把活干好，仅此而已。
