干了快二十年工业电气，见过太多好好的冲压线，投产卡壳全在电气设计的细节上。不是元件选得不对，是没人告诉你那些现场才会出的问题，书本上的标准流程永远覆盖不了车间的乱七八糟。
为什么冲压线电气设计容易踩坑？
冲压线不是堆料，不是选最贵的PLC、功率最大的伺服就万事大吉。错。
冲压线的动作逻辑是环环卡死的，送料机停的位置差一毫米，上模压下来就是废件，要是撞了模，一次修模几万块没了。更别说大吨位压机启停机的冲击，电网波动的影响，全是藏在原理图背后的坑。
问：刚接冲压线电气设计项目，第一步该做什么？不是画原理图选元件吗？
答：真不是，先去甲方现有同吨位冲压线的车间蹲三天。摸清楚每天的生产节奏，换模频次，工人操作习惯，最关键的是测两整天的电网电压波动。我前年碰过一个项目，刚毕业的小孩做的设计，算进线线径的时候只算了各设备的额定功率，完全忘了六台伺服同时启机的冲击电流，结果第一次试产，总闸直接跳，还烧了一台进口互感器，前后亏了小十万。
说实话，这种错真的不该犯，就是太急着出图，没去现场摸情况，按课本公式套，能不出事么。
不过话说回来，甲方也经常催图，说半个月就要出，哪有时间蹲现场？那你至少也要问清楚，车间的变压器容量，最近三年有没有出现过尖峰过载的情况，别闷头瞎算。

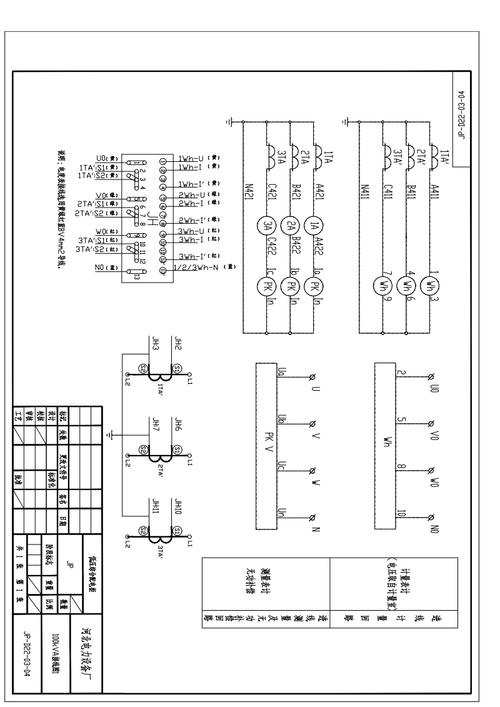

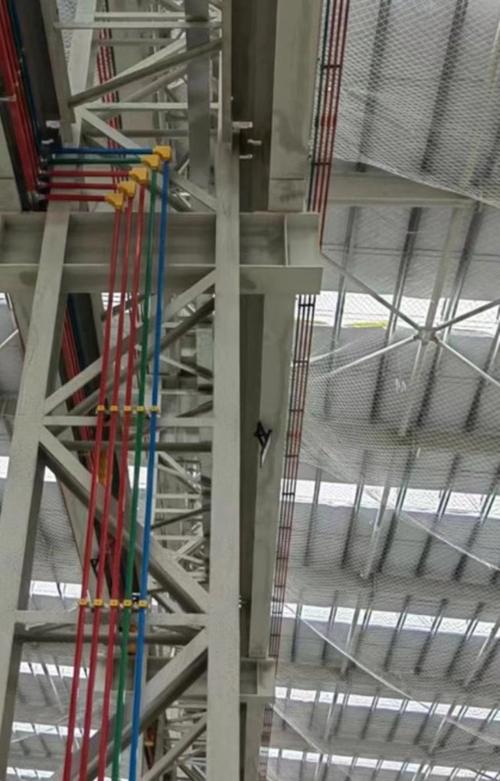

最容易翻车的抗干扰设计
冲压车间是什么环境？周围都是几万吨的压机，隔两个工位就是高频焊，电磁干扰大到你不敢想。我见过跑了半年的线，偶尔就出一次编码器信号丢失，滑块突然下落，吓得操作工直接辞工不干，找了半个月才找到问题，就是布线的时候没做抗干扰。
💡 给个干货：信号线和动力线必须分槽走，间距至少留30厘米，必须交叉的时候一定要走90度垂直交叉，平行走线就是给干扰留通道。很多人图省事，信号线动力线捆一起，不出干扰才怪。
问：伺服编码器线经常出误报，换了好几个牌子还是不行，问题出在哪？
答：多半是线选得不对，接地方式错了。别贪便宜买普通单屏蔽线，一定要选双屏蔽编码器线，内层铝箔外层铜网，屏蔽覆盖率要到95%以上。还有，接地只接驱动器那一端，电机端的屏蔽层悬空，千万别两端都接地，反而会形成环流，把干扰带进信号里❗ 我之前给一个客户改了接线方式，误报率直接从每天三四次降到大半年没出一次问题，就这么简单的细节，好多人不知道。

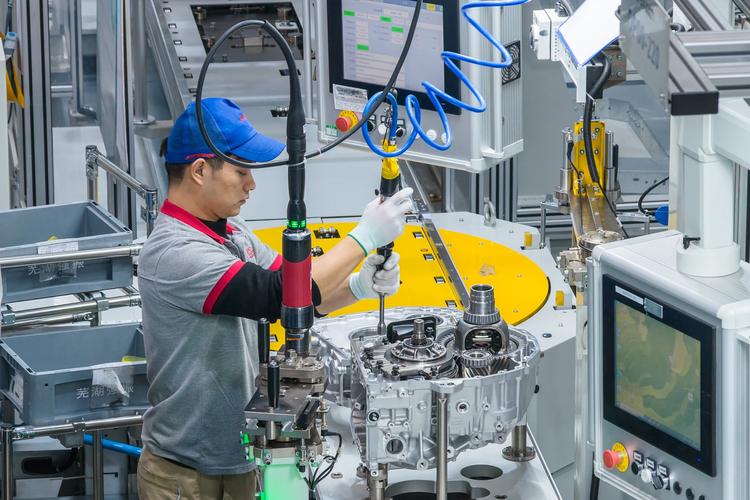

人性化细节直接决定生产线寿命
很多电气设计只关注能不能正常跑起来，完全不考虑后期维保的事，你知道冲压线停一小时损失多少钱吗？少则几万多则几十万，修起来多耽误十分钟，都是真金白银的损失。
举几个实操经验：
- 常用的熔断器、继电器、端子排一定要放在控制柜胸部高度的位置，别放柜底，工人换个件蹲十分钟腰都直不起来，速度慢一半。
- 每个端子排一定要留至少15%的空余端子，后期加个传感器改个逻辑，不用重新扯线放线。
- 一定要留足够的IO冗余，别卡着实际需要的IO点数买模块，通常至少留20%的余量。我碰过一个客户，投产之后要加一套安全光栅，结果没空余IO了，整个端子排重新换，耽误了三天投产，亏到姥姥家。
干久了你就会发现，好的电气设计不是参数有多好看，用的元件有多高端，是投产三年五年不出大问题，出了问题维保的人五分钟能找到故障点。现在好多人追新，什么新总线用什么，其实冲压这种重工况，稳定比什么都重要，成熟的老协议不比花里胡哨的新东西香吗？对吧。
