上次跟冲压车间的老周调新模具，他拍着桌子骂。新来的大学生用热门建模软件画的型，导过来全是碎面，公差偏了快半毫米，试模料都切好了，总不能作废吧。最后转成中间格式倒进CATIA，重新贴了一遍曲面，误差缩到0.01毫米以内，才顺利开干。
不是画效果图的，是全流程的数字骨架
很多人听名字觉得就是个普通绘图软件。其实不是。它最早是达索为了造飞机搞出来的工具，从出生那天起，就不是给美工做图用的。
那些几百个零件组成的大项目，从概念勾线，到单个零件的强度模拟，再到整体装配的干涉检查，最后对接CNC加工出刀，所有数据都存在同一个模型里，不用你转七八次格式，转一次丢一点精度，最后装的时候对不上缝。

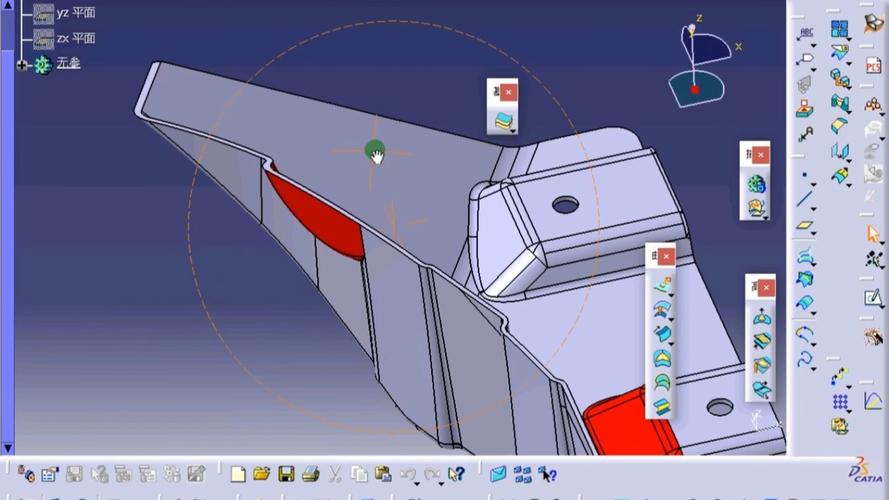

航空机身CATIA数字建模装配图
说实话，这种全链路的一致性，目前没几个工具能做到。很多小工厂开汽车覆盖件模具，宁可麻烦点也要转成CATIA格式核对，就是怕精度丢了，废一块几十公斤的模具钢，好几万打了水漂。
老设计师都吐槽它，却离不开它
CATIA的脾气真的怪。界面丑，快捷键反人类，新手摸三个月，还不一定能画顺一个连续曲面。
我刚入行学它的时候，为了调一个汽车翼子板的型面，熬了两个晚班，最后还是有一个不起眼的位置公差差了0.02毫米。开模试冲的时候，那个位置就是出毛刺，磨了三次模仁才好，赔了小一半的绩效，心疼了快半个月。
不过话说回来，它的苛刻不是没道理。它要求你画的每一根线、每一个面，都是可直接用于制造的，不是看着好看就行。普通建模软件画曲面，只要光顺度够截图好看就行，CATIA不一样，它会逼着你把每个拼接缝的公差都卡死，错一丝都不给你过。

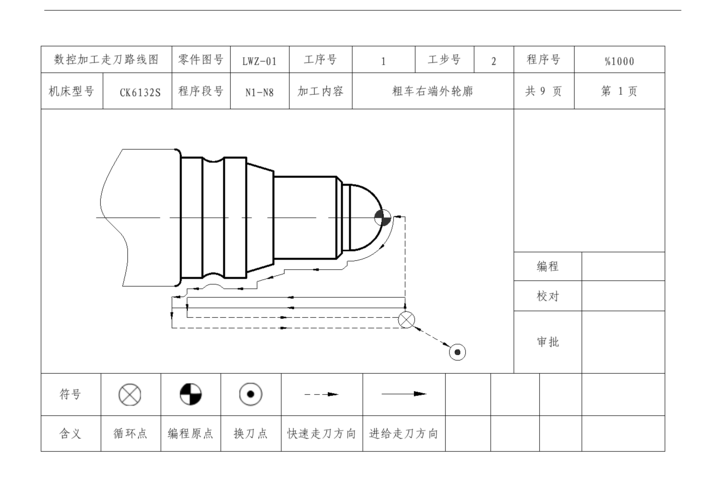

CATIA建模对接CNC加工刀路路径图
很多人说现在有好多新的轻量化建模工具，操作比CATIA简单很多，为什么大厂还在用？核心就在这——你做出来的模型，能直接给机床干活，不用二次改尺寸，这就省了不知道多少事。
你碰不到它，却天天受它影响
你碰不到它，却天天受它影响
大部分普通人这辈子都不会打开CATIA的界面，但你日常生活的方方面面，早就被它影响了。
你坐的民航飞机，机翼的气动曲面，每一个铆接孔的位置，都是CATIA里摸出来的。哪个位置的孔偏了0.1毫米，装配的时候直接报错，不会等整段机翼造完才发现问题，避免了多少不必要的风险。你开的家用车，保险杠的轮廓、车门的形面，很多也是用它做的最终核对，保证拆装的时候不会卡缝，下雨天不会漏雨。哦对，还有现在很多手机的弧形中框，开模之前也要倒进CATIA核对公差，保证按键能按得顺，不会晃。
它不会站在台前露脸，就是后台默默卡着每一丝的误差。说白了，机械制造这行，差一丝就是差很多。CATIA最值钱的地方，就是帮你把这些误差，在造出来之前就掐灭了。
昨天还见一个实习生对着屏幕挠头，画的曲面怎么都过不了检查，老设计师过来点了三下，改了两个控制点，直接过了。这东西就是这样，脾气怪，门槛高，可摸透了，就是车间里最靠谱的帮手。
