上周去一家汽配厂，新上的清洗线，盘刷用了不到两个月，刷丝齐根断了一半。
现场一看，我差点骂人——采购图纸上标的还是三年前的尼龙66规格，可他们现在磨的是带铸铁毛刺的刹车盘。温度一上来，尼龙软化，加上硬颗粒嵌入，那刷丝不断才怪。
说实话，工业刷子这玩意，看着简单，真到产线上，能让设备趴窝、良品率暴跌的，往往就是这根不起眼的毛刷。
我干这行十五年，见过太多类似的坑。今天干脆写下来，算是个笔记，也希望能给负责设备维护的兄弟们提个醒。
刷丝材质：不是越硬越好，也不是越耐磨越省钱
很多人选刷子，第一反应就是“给我来耐磨的”。耐磨当然重要，但工业刷子的核心是功能匹配——你是去毛刺？抛光？密封？导静电？还是单纯清扫？目的不同，材质天差地别。
比如电子厂无尘车间用的防静电刷，刷丝得掺碳纤维，表面电阻控制在10⁶~10⁹欧姆。你要是拿普通尼龙丝放进去，那静电吸附的灰尘能让你疯掉——我之前就因此被一家半导体厂的品控追着骂了三天。
再比如食品级产线，刷丝必须FDA合规，还得耐酸碱清洗。蓝色是行业潜规则，混料了容易检测出来。可有些人偏要贪便宜买非标杂色，结果金属探测器报警，整批次报废，那损失……唉。
常见材质的真实使用温差，很多手册上都是理论值。我凭经验说几个数：
- 尼龙6/66：连续使用不要超过80℃，短时间120℃顶天了。过了就软，回弹性骤降。
- PBT：比尼龙强点，100℃左右还能挺住，但磨耗在潮湿环境会变大，奇怪吧？
- 聚丙烯：耐酸碱一流，但耐磨性差，而且低温脆，北方冬天仓库里就能裂给你看。
- 钢丝：用到300℃以上得注意退火软化，振动大的话还会断丝脱落，掉到产品里就是质量事故。
还有一点，刷丝截面形状很多人忽略。圆形打磨抛光可以，去毛刺用椭圆形或菱形丝，棱角切削力更强；而清洗脱水用波浪丝，因为带液率高。
采购时供应商给你标准目录，他们就挑利润高的推。你得自己懂。
问：盘刷转速高，总觉得振动大，是不是动平衡没做好？
答：动平衡只是表象，根子可能在刷体设计和安装方式。盘刷高速旋转，离心力会使刷丝向外甩，如果植毛密度不均匀，或者刷丝长度不一，就会产生不平衡力矩，转速越高越明显。但还有一个常见问题：刷子与工件的接触压力不对。若压入量太大，刷丝弯曲回弹时产生谐波振动，整个刷体都会颤。解决思路：先做静平衡测试，如果OK，那多半是共振，换个刷丝刚度或微调转速试试。实在不行，用动平衡机在线配重——但这一块很多小厂没条件，那就只能找刷辊厂商要平衡检测报告。关键是，你得要求他们出厂前就做，别到现场瞎折腾。
刷辊参数：老图纸不能照搬，工况一变全完蛋
刷辊，说白了就是旋转的刷子，用在连续作业线。我见过最离谱的事：某钢厂冷轧线，就因为刷辊外径磨小了20mm，导致刷压从设定300N掉到150N，氧化皮没清干净，后续退火产生压痕，成卷降价处理。20mm，就两厘米，几十万的损失。

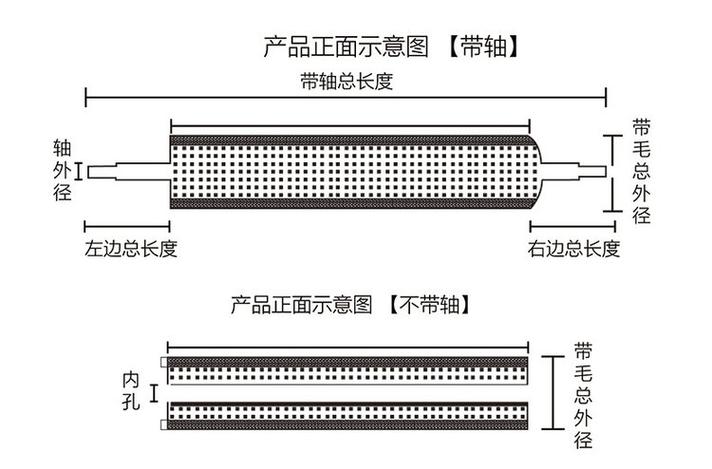

刷辊选型要注意几个动态参数：
- 刷丝线速度：不是简单的转速乘半径，要考虑工件相对速度。抛光时线速比得在合理区间，太快烧丝，太慢没效率。我常用经验公式：V_brush / V_work 大概 1.2~1.8，具体看工况。
- 植毛密度：单位面积孔数和毛束大小。清洗线要高密度，让刷丝“揉搓”工件表面；去毛刺得稀疏些，留给切屑排出的空间，不然糊住了更麻烦。
- 刷压监测：现在智能化产线可以用扭矩反馈或位移传感器闭环控制，但说实话，很多传统厂还是靠操作工手感调螺杆。这太粗放了！强烈建议加一个简易的弹簧压力表或者数显装置，就几百块的事。
另外，旋向也很关键。与工件行进方向同向还是反向？效果差很多。同向减轻切削力，适合精抛；反向切削力大，适合重去毛刺。但反向时刷辊磨损快，且容易把工件带起来，安全风险要注意。
问：刷丝总断，一根根掉落到产品里，怎么从设计上避免？
答：这确实是安全隐患，尤其是食品、医疗、精密电子行业。首先要从固定方式下手：传统弹簧条缠绕式的刷辊，断丝易脱落；推荐使用不锈钢带压条式或铸铝锁丝结构，即使单根断裂也不易飞出。其次，刷丝材料里可以添加微量纤维或采用芯鞘结构，韧性更好，断裂方式为拉丝状而非脆断。还有一个“笨”办法：在刷辊外部加装一个可拆卸的不锈钢网罩，一旦有断丝能拦截，定期清理检查。当然，这会影响工装空间，设计时需要权衡。总之，安全第一，别等出了客诉再追悔莫及。
定制刷子的那些猫腻——以及为什么我还推荐定制
标准品便宜，但很难100%匹配。定制呢，周期长、价格高，还怕被忽悠。可是，很多时候不定制不行。比如一种特殊形状的管道内壁清洗刷，螺旋钢丝上扭出截面变化的刷丝块，标品根本没这尺寸。
找靠谱的刷子制造商，我有几个土办法：
- 看他们有没有试刷的实验室，而不是光靠CAD画图。必须能用你的工件、你的工艺参数实际跑几轮，测磨损量、刷丝变形、表面粗糙度变化。别信那些拍胸脯保证的。
- 要求提供批次检测报告：刷丝原料的拉伸强度、弯曲疲劳、热变形温度等。如果可以，去他们车间看看原材料仓库，尼龙丝是不是恒温存储——受潮的丝做出来刷子寿命打七折。
- 注意最小订单量陷阱：有些厂说可以定制，但起订量很高，就是逼你接受现有模具产品。真正灵活的厂，能用CNC植毛机快速换型，几十把也能做。
去年我帮一个做航空航天零件的客户改了个刷子。要去除钛合金叶片上的细微毛刺，又不能伤及R角。反复试了三种刷丝，最后用了碳化硅磨料丝，磨料粒度从120逐步过渡到240，做成渐变径的刷盘。效果提升了不止一点半点——那种成就感，比单纯卖标准品强多了。
再啰嗦几句维护和寿命的事
刷子不是耗材吗？坏了就换呗。可这种思路，会让你的单件成本暗涨。正确的做法是基于状态更换，而不是时间。
怎么做？定期测量刷丝外径（用卡尺就行）或者刷压补偿量。当外径减少到原始值的80%左右，很多刷子就达不到工艺要求了。也可以装个简易摄像头，自动分析刷丝端部形态——一旦端部出现明显的“蘑菇头”磨损、熔珠或者弯折，就可以预警。
另外，存放环境几乎被所有工厂忽视。尼龙刷在紫外线、臭氧下会老化。我见过一户，刷辊堆在车间窗户边，太阳直射，不到半年刷丝就发黄变脆。正确的存放是阴凉干燥、避免重压变形。这些细节，往往没人教。
工业刷子，说到底，是个系统工程里的一个小节点。但它卡起脖子来，真能让你整条线停下来。花点心思研究一下，选对、用好，回报远比想象的高。
