干这行快二十年了，提起磁粉检测——嗨，心里真是又爱又恨。
爱它简单粗暴。一根磁轭、一罐反差增强剂、一袋黑磁粉，接上电源就能开工。恨它……等下再说。
先讲个事儿。去年冬天在青岛一家船厂，凌晨两点，零下八度，海风刮得脸生疼。我们给船体外板焊缝做磁粉检测，磁轭刚吸上去，啪，跳闸了。反复三次。主管裹着军大衣在旁边直跺脚：“到底行不行啊？” 我抹了把冻出来的鼻涕，转头吼回去：“行！怎么不行——等我换个接线端子！” 这种现场，不爆粗口是不可能的。
你看，这就是磁粉检测（Magnetic Particle Testing，我们简称为MT）最真实的样子。它不是什么洁净实验室里摆弄的高精尖，它是扎在车间、在现场，跟油污和铁锈打交道的手艺。
先整明白：磁粉怎么“看见”裂缝？
说白了很简单。铁磁性材料——比如碳钢、铸铁——如果表面或近表面有缺陷（裂纹、折叠、发纹），磁化后，缺陷地方的磁力线就会跑出来，形成漏磁场。撒上磁粉，这些小家伙就会被吸过去，堆积在缺陷边上，形成肉眼可见的磁痕。
可我总得跟新人强调：不是所有的缝都能被看见。方向很关键。如果磁力线和裂纹平行，屁都看不到。必须让磁力线与缺陷方向垂直，或者至少有个夹角。所以搞MT的，一个位置得做两次磁化，相互垂直。这规矩，是无数漏检换来的教训。
说到漏检——得，开始“恨”的部分了。
那些年我用磁粉踩过的坑 💣
刚入行那阵儿，觉得这玩意儿太傻瓜了，白光亮堂堂，磁痕清清楚楚。直到有一次，一根轴，调质处理过的，表面看着光滑，我用磁轭一查，显示了一条细线。当时经验不足啊，以为是发纹，判了合格。结果装机运转不到一周，断了。断口分析，就是那条“细线”惹得祸——它是淬火裂纹，深着呢，只不过开口窄，磁痕不明显。
所以我现在带徒弟，第一句话就是：“MT不是看图说话。你得怀疑一切。”
另一个坑：剩磁干扰。工件磁化完了，没退磁干净，表面残留一些磁性，撒粉上去会形成杂乱无章的“伪显示”。新手一看见磁粉堆成一条线就兴奋，急着下结论。每每这时候，我就敲敲桌子：“先退磁，重新做！急什么急？”

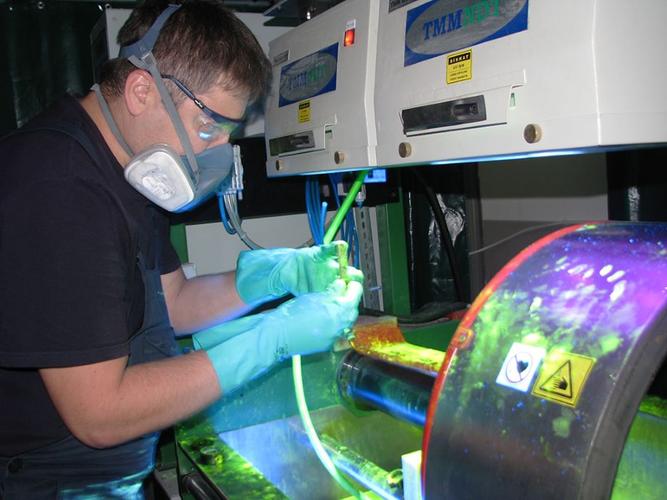

还有荧光磁粉的用法——我必须要多说两句。在黑光灯下搞湿法连续法，灵敏度确实高。但前提是环境要暗，表面要干净。有次在修配厂，大白天开着卷帘门，拿个黑光灯在那照，能看见啥？班长还跟我犟：“我明明看见绿光了。” 我拉下闸门，关了灯，再让他看，那些细小的裂纹磁痕才显现出来。他一下子不吭声了。
干法和湿法，连续法和剩磁法——别被术语吓住
其实背后逻辑很简单：
- 干法：用的干磁粉，靠撒粉或喷粉器。适合粗糙表面或高温工件。如果焊缝预热到40、50度，干粉比湿法好用。
- 湿法：磁粉悬浮在油或水里，浇淋或浸渍。适合光滑表面，灵敏度高，能逮住极细微的缺陷。
至于连续法和剩磁法，区别在于什么时候撒粉。磁化同时撒粉就是连续法，切断电流后利用剩磁撒粉就是剩磁法。剩磁法只能用于高剩磁材料（比如淬火后的高碳钢），并且工件不能有大的截面变化。我一般优先用连续法，保险。
这里头门道多着呢。比如，磁轭间距对磁场强度的影响？提升力测试多久做一次？A型试片和C型试片怎么选？——但这些不是书本上能学全的，得亲手摸过几百个工件，才能心里有数。
好了，说几个大家常问的。
问：我们厂里焊石油管道环焊缝，平常就做射线探伤，为什么还要加磁粉检测？
答：射线能看见内部缺陷，但对表面开口缺陷不敏感——特别是微裂纹，射线底片上几乎黑度差不了多少，极易漏掉。而表面裂纹往往是疲劳源，MT正好是表面缺陷的克星。API 1104标准里就明确要求，某些情况下必须用MT或PT做表面补充。省钱不能省安全❗
问：不锈钢能不能做磁粉检测？
答：问得好！不能。记住啊，MT只适用于铁磁性材料。奥氏体不锈钢、铝合金、铜合金这些非铁磁性的，通通没反应。硬要做的话，啥也看不见，不是方法不行，是对象不对。所以听好了——拿到工件先拿磁铁吸一下，吸不上就别费劲了。💡
问：做磁粉检测需要什么资格证？
答：国内一般按照特种设备无损检测人员考核规则，分Ⅰ、Ⅱ、Ⅲ级。Ⅱ级就能独立操作、评定、写报告。但各个行业又有自己的认证体系，比如航空的NAS 410、EN 4179。我建议考个通用的，走到哪儿都认。⚠️别信什么“我有十年经验”就不考证，那是违法的。
最后：我为什么还坚持搞MT？
虽然前面吐槽了一堆，但MT这个老伙计，便宜、快、直观，对铁磁性材料表面缺陷几乎零遗漏。在风电塔筒、压力容器、桥梁钢结构、海上平台这些地方，它就是第一道防线。
有次在一个老旧水电站，蜗壳焊缝复检，UT（超声波）做的模模糊糊，不敢下结论。我架上磁轭，黑磁粉，反差剂一喷，一道清晰的裂纹磁痕立刻现身。旁边搞UT的老师傅凑过来看，拍我肩膀：“还是你这项简单粗暴，就是管用。”
那一刻的成就感，抵消了所有冻僵的凌晨和烫手的磁轭。
所以说到磁粉检测，真不是一篇八股能概括的。它是手艺，是经验，是永远对细微之处保持敬畏的心态。记住，安全不靠运气，靠的是连那条头发丝都不放过的死磕。
