第一次见干冰清洗，是在一个橡胶模具车间。师傅拿着一把“枪”，对着黢黑的模具一顿喷，没有水，没有砂，只有白雾和噼里啪啦的脆响。三分钟后，模具露出金属底色，连边角的积碳都消失得干干净净。我当时差点爆粗口——这玩意儿也太神了吧？
后来我自己搞设备维护，才真正入了干冰清洗的坑。说它是清洗界的“冷面杀手”，一点不过分。但你要是以为它万能，那你准得栽跟头。今天不聊虚的，就聊我这些年摸爬滚打的真实感受。
它到底怎么“啃”脏东西的？
很多人以为干冰清洗就是“冷冻”，把污垢冻脆了再吹掉。其实只对了一半。核心是三个字：热冲击。干冰颗粒打到工件表面，零下78度的低温让污垢瞬间收缩、龟裂，然后干冰升华成二氧化碳气体，体积膨胀800倍，像微型炸弹一样把污垢“掀”下来。整个过程纯物理，没有二次污染。
但别高兴太早。干冰清洗对基材附着力强的软垢效果一般，比如厚油漆、未固化的胶水。它最擅长对付的是硬脆性的污垢——积碳、油泥、树脂残留、脱模剂结焦。你拿它去洗刚喷的油漆？保证你哭着回来。
说到这，想起一茬儿。有次客户非要我们洗一台老设备上的沥青层，干冰打上去像挠痒痒，最后还是得上溶剂。所以说，选对场景比设备本身更重要。
干冰清洗不是万金油，但这些地方真的好用
干了这么多年，我总结了几个真正能打的领域：
- 模具在线清洗：这是干冰清洗的“王牌应用”。注塑模、压铸模、橡胶模，高温状态下直接清洗，不用拆模，不用降温。前面说的三分钟搞定，省下的是真金白银的停机时间。
- 电气设备清灰：发电机组、配电柜、电路板——干冰不导电，无残留，吹完直接开机。低压清洗还能避免静电损伤，比用刷子蘸酒精安全多了。❗注意：得用专用微细颗粒，气压调低，否则会吹坏精密元件。
- 食品加工线：烘焙模具、传送带上的油脂和碳化残渣，干冰食品级安全，零化学残留，过得了HACCP审计。

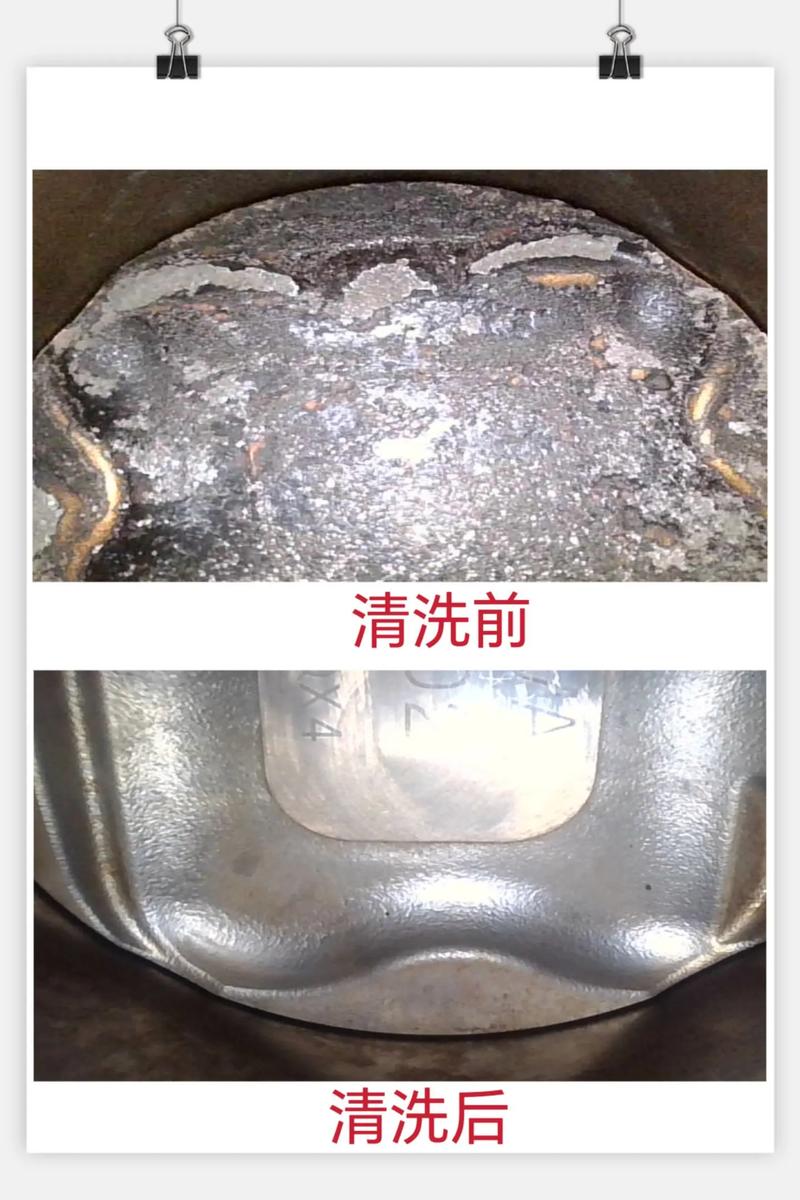

说实话，我最初以为干冰清洗只能用在高端制造，后来发现胡同里的修车铺都用它清发动机积碳，顿时觉得自己格局小了。
不过话说回来，这东西也挑活。我见过有人拿干冰洗大理石雕像，效果惊艳，但那得是精细活儿，颗粒大小、气压、距离都得调得像绣花。
你一定会问的几个问题
问：干冰清洗会损伤基体吗？
答：看参数。如果气压过高、颗粒过大、距离太近，什么基材都能给你打出麻点。但正常操作下，只要基材硬度不太低，基本无损。比如清洗铝模具，用0.3mm以下的微细颗粒，压力5-8bar，再硬的积碳也能剥，模具表面粗糙度反而可能改善。不过，对于像软铜、一些涂层薄弱的表面，确实要试片。我就交过学费，把客户的一个镀铬辊子打出了麻子，赔了顿大餐。
问：干冰清洗成本高吗？
答：分两块：设备和耗材。入门级设备几万块，工业级的十几到几十万。干冰颗粒大概3-5块一公斤，一个中型模具用个两三公斤。如果你要天天洗，还得买干冰制冰机，又是几十万。但算总账，省下的停机时间、化学药剂、人工、废水处理……一个月回本的案例我见过不止一个。特别是那些24小时不停机的产线，洗完立刻复工，这钱花得值。当然，小作坊偶尔用用，外包更划算。
问：干冰清洗有安全风险吗？
答：记住三点：一、二氧化碳浓度，密闭空间必须通风，不然会窒息；二、低温，操作戴手套，别直接摸干冰喷枪头；三、噪音，喷枪出口120分贝，必须戴耳塞。此外，干冰飞溅物可能伤眼，护目镜不能省。✅
设备怎么选？别听销售忽悠
市面上干冰清洗机从几百瓦的“玩具”到几十千瓦的巨兽，差距比狗和恐龙还大。我列几个关键点：
- 看用气量：小机器配小空压机就行，大型机要吃气量10立方/分钟以上，你厂里空压机不够大还得另投。
- 看斗容量：单次加冰多少，决定连续工作时间。产线上用的，一定要双斗切换或自动加冰，不然隔几分钟停一次，烦死。
- 看调节性：气压、频率、冰量要能细调，最好有记忆模组，切换工件时一键调参。
还有，别被“德国进口”“全数字控制”蒙蔽，有些品牌溢价高得离谱。有些国产机，特别是经过几代迭代的，性能稳定性已经不输进口，价格砍半，售后还快。💡建议先试用再买，或者租用一段时间。有些代理商提供租赁和代清洗服务，试错成本低。
最后说点掏心窝的
干冰清洗绝对是个好东西，但它不是用来替代所有清洗方式的。它更像一种高端、环保的补充手段。每次有人问我“能不能洗掉电镀层”，我都想翻白眼。它连厚油漆都费力，电镀层那是化学键结合，根本不是一个物理剥离能搞定的。所以，脑子要清醒，活儿要试过再接。
回想这些年，干冰清洗帮我搞定了无数头疼的模具清洗，也让我赔过不是。工业就是这样，没有一招鲜吃遍天，只有不断试错，找到最合适的路。希望我的这些碎碎念，能让你少走点弯路。如果你正纠结上不上干冰设备，不如先找个服务商来试洗一次，亲眼看看效果，比看一百篇评测都强。
