工业混合：别再盲目选型了，这些实战经验你得知道-中远盛泰工业

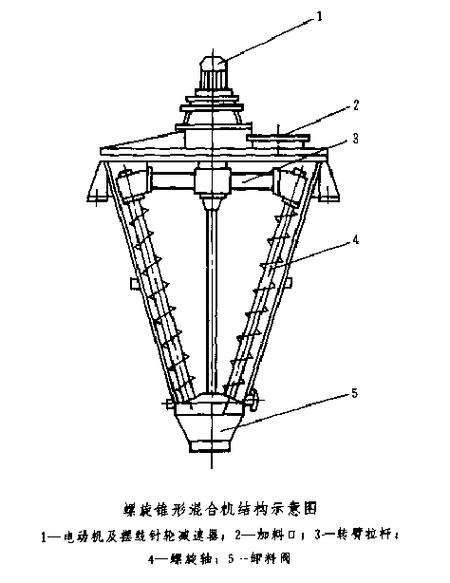

上个月去山东一家化工厂，一进门就看到那个崭新的双螺旋混合机躺在那儿——闲置了。厂长一脸懊恼：“当初听销售的，说这个产能大、混合均匀，结果我们的物料有纤维，缠在螺旋轴上，根本没法用。” 唉，这事儿我见太多了。✅ 工业混合这行，设备选错，轻则效率打折扣，重则整条线瘫痪。

选型第一步：你的物料到底是什么脾气？

粉体、颗粒、浆料、高粘度胶体……说实话，每种物料在混合时的表现，天差地别。我刚开始做工艺那会儿，总觉得混合嘛，搅一搅不就匀了？大错特错。❗ 粉体混合最怕“偏析”——就是看着匀了，一振动，粗的细的全分层。后来啃了无数资料，才明白要关注休止角、堆积密度、粒径分布这些玩意儿。举个例子，你如果搞纳米碳酸钙和PE颗粒混合，用普通螺带混合机，肯定死翘翘。为什么？因为纳米粉体极易团聚，非得用高速飞刀辅助，才能打散那些假性团聚。

液体混合呢？更复杂。低粘度液体，静态混合器就够，能耗低到不行。但要是搞化妆品膏霜，那种高剪切混合机才能搞定的，乳化头转速、定转子间隙，差一点都做不出细腻质地。有回帮一个客户调洗发水配方，增稠剂加入时机搞错了，直接成了疙瘩汤……😂 所以啊，别信什么“万能混合机”，那是忽悠。

问：到底多大的混合量该选多大的设备？

问：我们厂现在批次500公斤，想扩产到2吨，混合机能直接放大吗？答：千万别！几何放大在工业混合里是个巨坑。我亲眼见过一个搅拌釜从小试10升直接按比例放大到5000升，结果搅拌雷诺数完全变了，流型从湍流跌到过渡区，混合时间从两分钟暴增到半小时。💡 放大一定要保持相似性——要么等比放大叶轮直径，保证相同线速度；要么维持单位体积搅拌功率不变。更稳妥的是，让你的设备供应商做CFD模拟，看看流场和剪切率分布。不过现在很多小厂根本不做这个，就敢拍胸脯，唉。

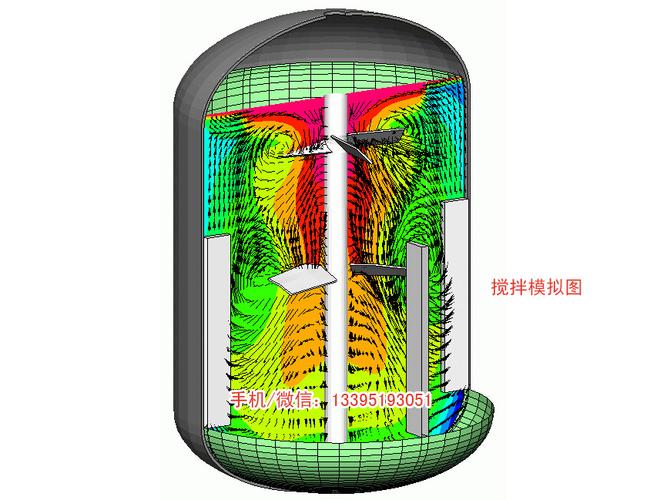

说到CFD，这东西真是又爱又恨。算得准了，能省半年试错时间；但模型选错，湍流参数乱设，结果就是一团漂亮的彩色图，毫无用处。所以啊，经验判断还是第一位的。比如粉体混合，你盯着松装密度和粘结性，就能大致猜到用对流型还是剪切型设备。双锥混合机虽然老，但对付流动性好的颗粒，那叫一个快；犁刀式混合机呢，对易结团的料，有侧向高速喷吹，效果立竿见影。

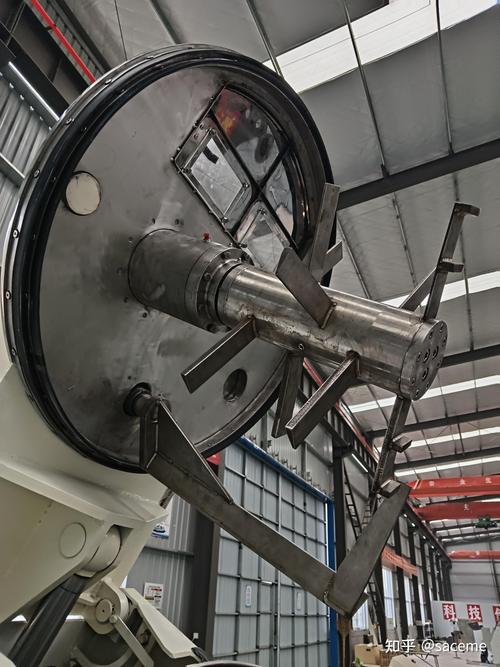

维护：那些年我修过的混合机

用过老式W型双锥的人都知道，那个进料口密封圈，简直是易耗品鼻祖。尤其混合有溶剂的物料，溶胀不说，还掉黑渣污染产品。后来我们都换了气动式夹套密封，才算清净。还有一次，客户抱怨混合均匀度不达标，拆开一看，内壁磨损得像砂纸，物料不光粘，还把间隙磨大了，叶轮扫过去，哪还有剪切力？定期测壁厚、换耐磨衬板，是小钱，别等到整批报废再哭。

问：如何验证混合均匀度才靠谱？

问：我们每次做混合均匀度取样，结果都很好，可客户老投诉批次波动，怎么回事？答：取样方式不对！很多人就在出料口接一铲，那只能代表局部。标准做法是在整个出料过程中，按前、中、后段至少取10个点，每个点再分上中下层。检测指标要有代表性，比如药物含量、水分或特定粒径占比。另外，千万别用平均值糊弄事，要看变异系数（CV值）——一般要求CV≤5%，高要求场合甚至要3%以下。还有个诀窍：如果你用旋转混合机，有时看着均匀，停机静止后取样，偏析立马原形毕露。这个时候，可能需要添加助流剂或改变装料顺序，才能从根上解决。 工业混合这东西，说到底是物理、化学、甚至流变学的综合较量。没有金科玉律，只有不停地试错、总结。现在的趋势是连续化混合，尤其化工巨头都在推，但国内很多中小厂还在观望——怕计量不准，怕换产清洗费劲。不过我挺看好，毕竟连续化可以省掉巨大的人工和批次等待时间，只要在线监测技术跟得上，质量能控得住。不知道你们有没有这种感觉：做混合越久，越觉得它像个手艺活，机器是死的，人是活的，调调投料顺序、改改转速，有时就能起死回生。唉，写了这么多，其实就想说一句：别光看样本参数，多去现场看看，多和操作工聊聊，他们手上那些油污，有时候比博士论文还管用。

工业混合：别再盲目选型了，这些实战经验你得知道

选型第一步：你的物料到底是什么脾气？

问：到底多大的混合量该选多大的设备？

维护：那些年我修过的混合机

问：如何验证混合均匀度才靠谱？

文章目录

最新文章

热门标签
