2026-08-18 05:19:37 作者：网编
分类：文章
干了三十年机械加工，见过太多好设备坏在一层不到一毫米的薄皮上。扔了可惜，用着又不行，卡在这里进退不得。很多人想不到，花换件十分之一的钱，热喷涂就能把问题解决得漂漂亮亮。
热喷涂到底能解决什么要命问题？
很多工厂的核心设备，辊轴、液压支柱、模具、泵壳，用久了无非是磨损、腐蚀、尺寸超标，九成以上的失效都只发生在表面，基材本身强度根本没衰减。换一根大型轧辊要几十万，换进口液压杆也要十几万，对中小企业来说真是割肉。
热喷涂的原理说穿了也简单：把涂层材料（金属、合金、陶瓷、复合材料都可以）加热变成熔融或半熔融状态，雾化成细小颗粒，高速喷到预处理好的工件表面，牢牢嵌进去形成一层功能涂层。想要什么性能就选什么材料，灵活得离谱。

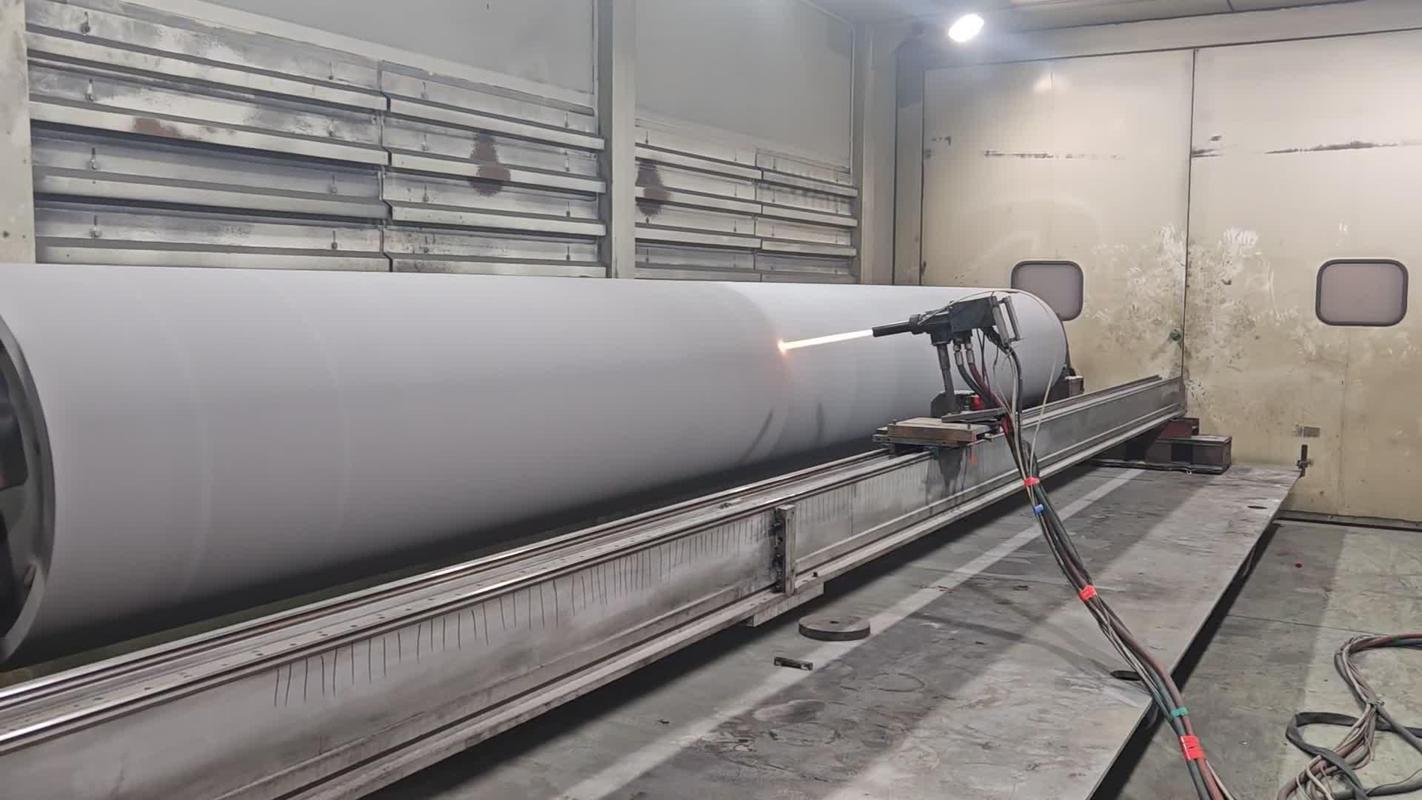

工厂车间热喷涂修复大型轧辊现场
说到这肯定有人有疑问，我整理两个问得最多的：
问：热喷涂和传统的电镀、堆焊比，优势到底在哪？
答：电镀能做的厚度很有限，一般最多几十丝，厚了结合力直接掉链子，而且高污染，现在很多地区都限产。堆焊呢，热输入太大，焊完工件直接变形，薄壁件、精密轴类根本不敢碰，焊完精度就没了。热喷涂不一样，加工过程中工件温度一般不会超过200℃，不管你是精密轴还是薄壁缸筒，都不会变形。厚度从零点几毫米到几毫米随便调，适配绝大多数修复和强化需求。
问：只有修复旧件才用得上热喷涂吗？
答：当然不是。现在很多新设备出厂前就会做热喷涂涂层，使用寿命直接翻三到五倍。比如风电变桨轴承的滚道，做碳化钨热喷涂涂层之后，抗磨损抗咬合性能比原钢件高太多。还有电厂锅炉的水冷壁，做了耐高温腐蚀的陶瓷热喷涂涂层，原来三年就得换，现在能用十年以上，算下来省的钱真的吓人。
选热喷涂工艺，别踩这几个常见坑
目前工业常用的热喷涂工艺分三大类：电弧喷涂、等离子喷涂、超音速火焰喷涂（HVOF）。很多人上来就问哪个最便宜，或者盲目选最贵的，最后钱花了效果还不好，纯属踩坑。
💡给你捋清楚每个工艺的适用场景：
✅ 电弧喷涂：价格低，沉积速度快，适合大尺寸工件的防腐、尺寸恢复，比如大型钢结构防腐、普通轴类的尺寸修复，性价比拉满。缺点是涂层孔隙率偏高，不适合高载荷的精密耐磨工况。
❗ 超音速火焰喷涂：涂层致密度高，结合强度是电弧喷涂的好几倍，做出来的碳化钨涂层硬度能到HRC65以上，几乎零孔隙，专门适配高负荷耐磨、耐腐蚀工况，比如精密模具、液压泵轴、石油钻井工具，就是成本比电弧喷涂高不少。
✅ 等离子喷涂：能熔化高熔点的陶瓷材料，做出来的涂层耐高温、绝缘，适合1000℃以上的高温工况，航空发动机的热障涂层就是这么做的，属于高端工艺。

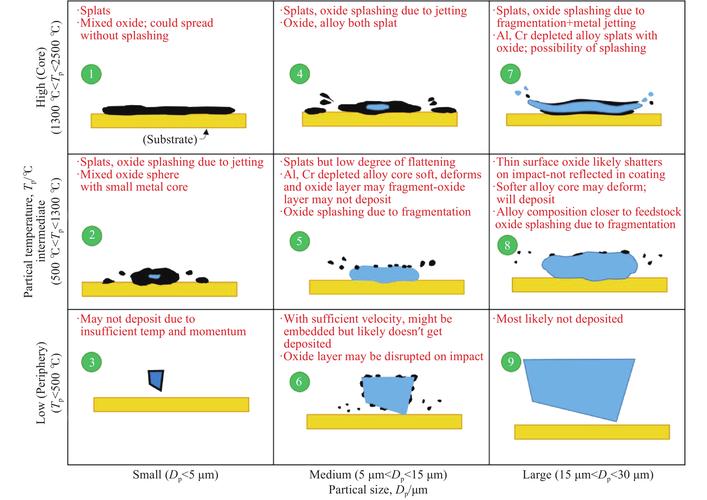

碳化钨热喷涂涂层横截面显微结构试样
说实话，我见过太多老板踩坑。本来该用超音速喷碳化钨的高耐磨工况，为了省几万块，非要用电弧喷不锈钢，结果用了三个月，涂层磨穿，轴又废了，前后花了两倍的钱，懊恼不？真的犯不上。
不过话说回来，也不是越贵越好。要是做几十米长的钢结构防腐，你非要用等离子喷涂，那就是纯纯的浪费钱，电弧喷涂就能干得很漂亮，对不对？适合的才是对的。
热喷涂涂层寿命，关键看这三个细节
热喷涂涂层寿命，关键看这三个细节
很多人用了热喷涂说效果不好，其实不是技术不行，是前后的处理没做到位。我干了这么多年，总结下来，寿命差十倍，往往就是差在这三个地方：
第一，表面预处理绝对不能偷懒。喷涂层之前，必须彻底除油除锈，还要喷砂粗化，一点油污、氧化皮都不能留。不然涂层结合力不够，用几天就整块掉。我之前接触过一个加工厂，图省事，喷砂只扫了个表面，轴颈上的油垢都没清干净，结果喷完不到一个月，涂层整块脱落，反过来骂热喷涂技术不行，你说冤不冤？
第二，涂层厚度不是越厚越好。很多人觉得多喷点肯定更耐用，其实不对，涂层太厚内应力会变大，反而容易开裂脱落，还浪费钱。一般来说，常规的耐磨修复，0.3mm到2mm就足够覆盖磨损量，满足工况需求了，多喷的都是冤枉钱。
第三，精密配合件一定要做后加工。热喷涂喷完是毛坯面，有粗糙度，要想配合精度达标，必须磨或者精车到尺寸。有些小加工厂图省事，喷完差不多就给客户发回去，尺寸不对，配合间隙差很多，用起来当然磨损快，锅不能让技术背。
现在国内的热喷涂技术其实已经非常成熟了，不比进口技术差多少，价格还便宜很多。很多大厂的设备大修早就把热喷涂作为首选方案了，省下来的成本都是实打实的利润。就是很多小工厂还没接触过，上来就想着换件，其实换件的钱，够做三次热喷涂修复了。真的，试过你就知道有多香。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：热喷涂：被低估的工业表面修复与强化核心技术
文章链接：https://m.zystgy.cn/a/57194
