2026-08-25 00:33:50 作者：网编
分类：文章
很多工厂买挤出模具花了大几十万，结果用不到一年就堵料、出料不均，不得不停工换模。你说窝火不窝火？
做挤出这么多年，见过太多工厂把钱砸在新挤出机上，却舍不得在模具上多花心思，最后拖垮整条生产线的效率。
最常见的挤出模具失效原因，你中了几个？
首先是磨损。挤出的原料不管是PVC还是改性工程塑料，大多都加了功能性填料。玻纤、碳酸钙、二氧化硅……这些玩意儿颗粒硬得很，跟磨刀石似的天天蹭流道内壁。用不了半年，口模的尺寸就飘了，出的型材公差直接超差，只能报废。
然后是腐蚀。有些塑料加工的时候会析出腐蚀性小分子，最典型就是PVC，加工的时候会释放氯化氢，哪怕是304不锈钢做的模芯，时间久了都能给你腐蚀出密密麻麻的小坑。出料自然歪歪扭扭，根本没法用。
还有热疲劳开裂。很多工厂开机停机忽冷忽热，模具钢反复热胀冷缩，内部慢慢长出暗纹，到最后直接裂开漏料，直接报废。

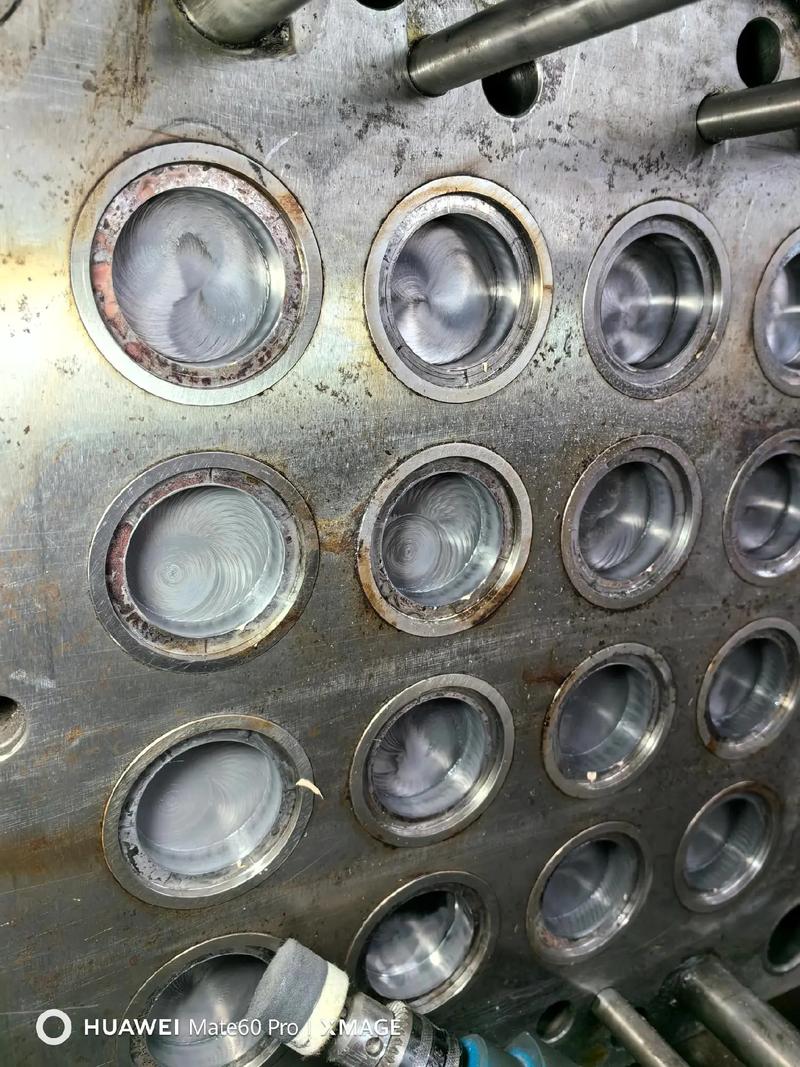

挤出模具流道腐蚀磨损实拍图
问：为什么有些便宜的挤出模具，一开始用着还行，三个月就出问题？
答：核心就是材质和工艺偷工减料了。很多小厂做模具，口模不用达标模具钢，拿普通45号钢淬个火就出货，表面硬度不到HRC40，遇点带玻纤的料，两个月就能磨掉几十丝，精度根本保不住。还有流道抛光偷工，粗糙度达不到要求，料流速慢就容易积料碳化，堵一次就得拆洗折腾，不出问题才怪。
延长挤出模具寿命的实用技巧，都是花钱踩坑踩出来的
说实话，挤出模具能用多久，一半看选型，一半看日常使用习惯。我见过同一副模具，有人用了八年还好好的，有人用一年就废了，差就差在细节上。
💡 开机预热别图快：很多工人开机，为了赶产能，直接把温度拉到设定值猛烤，尤其是冬天厂房温度低的时候，模具钢骤热很容易出暗裂，慢慢就裂穿了。正确做法是阶梯升温，每半小时升10度，给模具一个适应的过程，这点小事能多延一两年寿命。
💡 停机必须清料：换料或者下班停机，别直接关电走人。残留的料留在流道里冷却碳化，下次开机一挤，硬邦邦的碳化物就像砂纸一样刮流道，三五次下来流道就花了。哦对了，清料别用钢刷猛刮，用专用清料膏配合软尼龙刷，不会伤到流道的抛光层。
💡 定期校准精度：每次拆模装机，都要量一下模唇的间隙，有没有因为受力不均歪掉，早发现早调整，不至于攒到最后出一大堆废品再修。

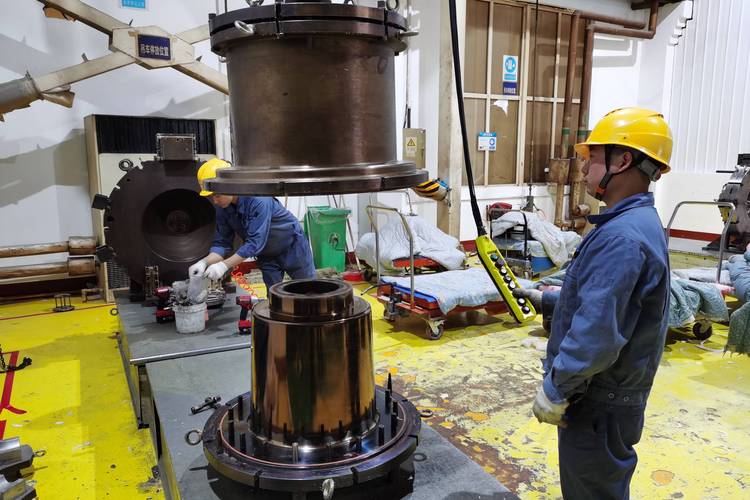

工厂工人清理挤出模具流道操作图
问：挤出模具出料一边粗一边细，还有波浪边，是不是只能送厂修模了？
答：先别着急花钱送修，先查三个地方，80%的小问题自己就能解决。第一，重新调一遍模唇间隙，是不是长时间受力变形错位了，对中调完再试。第二，查机头的加热棒，是不是有一边加热棒坏了，温度不均匀料的黏度不一样，出料速度自然不一样。第三，拆开口模看看流道入口有没有积料堵塞，清完基本就能好。这三步走完还不行，再送修也不迟。

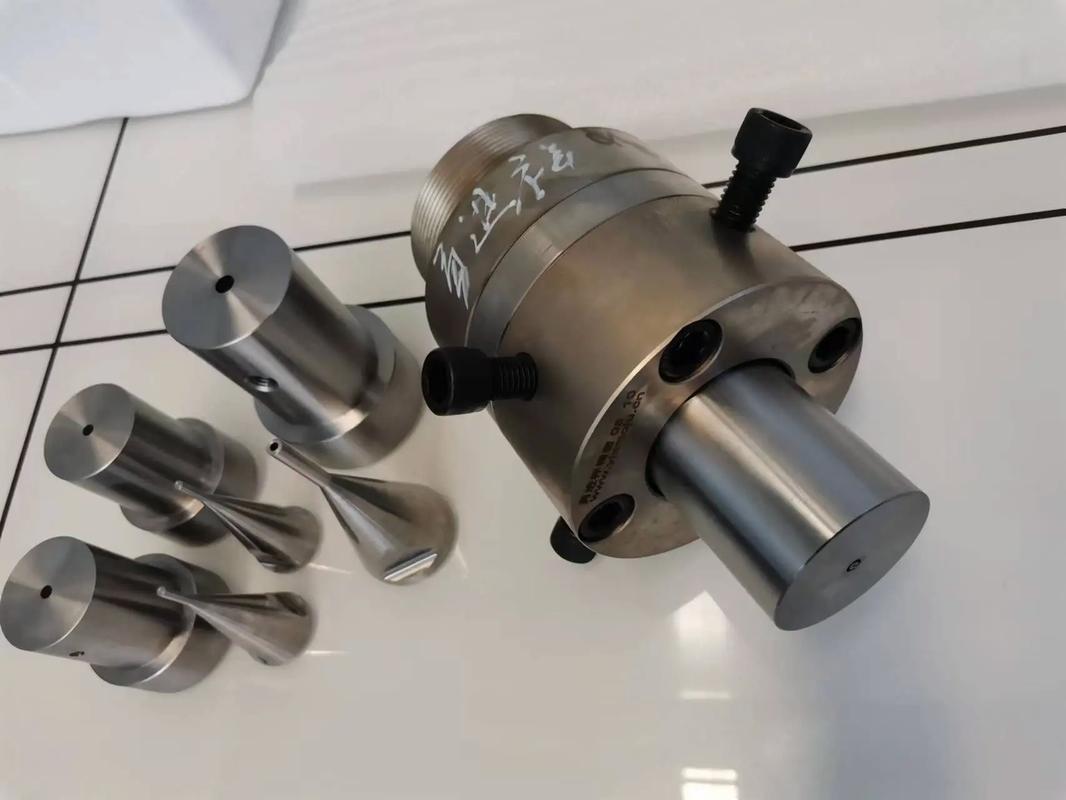

选挤出模具，别只盯报价，这些隐形细节才是赚钱的关键
选挤出模具，别只盯报价，这些隐形细节才是赚钱的关键
很多采购选模具，上来就比价格，谁便宜选谁，最后算总账亏到姥姥家。
我之前接触过一个做型材的客户，为了省三万块模具钱，选了报价最低的小厂，结果做出来的型材出料不均，内应力大，一冷却就弯，废品率飙到18%，不到半年就换模，前前后后花了快十万，还赔了客户好几个订单的违约金，真是捡了芝麻丢西瓜。
挤出模具的核心，从来不是能不能做出样品，而是批量生产能不能稳定出合格货。一副好模具，流道设计是灵魂，不是照着样品挖个洞就完事儿，得根据你挤的原料特性，调整压缩比、流速分布，保证整个口模出料速度一致，这样挤出来的型材才不会变形，内应力也小。
还有表面处理，别嫌氮化、镀铬贵，做完之后表面硬度能提到HRC60以上，耐磨耐腐性能直接翻三倍，虽然比不做贵一两万，但是多用两三年，平均下来一年才几千，太划算。
不过话说回来，也不是越贵越好，得匹配你的产品。你就是挤普通软PVC密封条，用国产合格的P20模具钢就够，没必要花大价钱买进口S136。你要是挤30%以上玻纤增强的工程塑料，那必须得上高硬度模具钢，别省那点钱，省那点钱不够换模的功夫钱。
❗ 最后提醒一句，选挤出模具的时候，一定要让厂家给你看流道设计方案，别光看打出来的样品，样品是挑出来的，批量生产几千吨才见真章。
✅ 日常维护做到位，选对适合自己产品的模具，挤出模具就能给你稳稳赚钱，不会动不动就掉链子。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：挤出模具为什么会提前失效？90%的工厂都踩过这些坑
文章链接：https://m.zystgy.cn/a/57700
