上周刚帮东莞长安一家做Type-C端子的工厂调完视觉检测方案，临走前老板拍着我肩膀叹气，说前前后后换了两批设备，扔进去快四十万，还是没搞定针尖大小的镀金针孔缺陷。
真的太常见了。
很多人觉得视觉检测不就是买个相机、装个软件，对着零件拍个照就完事？哪有这么简单。
为什么微小零件缺陷的视觉检测这么容易翻车
3C行业里的这类小零件，大多是冲压、电镀出来的，缺陷尺寸往往不到0.02mm，也就头发丝的五分之一粗。放在高速产线上，一秒钟过十几个零件，要把这个级别的缺陷抓出来，对光学、算法、硬件的要求，和大零件的外观检测根本不是一个量级。

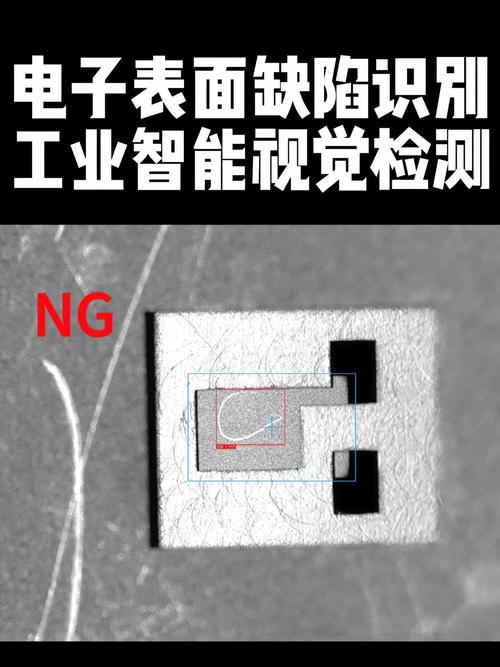

工业3C端子视觉检测缺陷对比图
我见过最多的坑，就是集成商为了压成本，给客户用低分辨率相机加普通工业镜头。拍出来的图，缺陷直接糊在背景纹理里，算法再厉害也白搭。还有打光错的，用正射亮场打镀金表面，整个画面一片白，缺陷根本看不出来。
问：视觉检测的误判率一般要控制在多少才符合量产要求？
答：连续运行的量产线，误判率必须压到0.5%以下，也就是一千个零件最多错判5个，能做到千分之一是最好的。一旦误判率超过1%，每天产线流下来需要人工复检的零件能堆半箱，线体节拍直接掉三分之一，本来想省人工，结果反倒多添了活，设备钱根本赚不回来。
问：缺陷尺寸太小，能不能直接放大镜头倍率解决？
答：放大倍率确实能提高缺陷的分辨率，但会缩小单次拍摄的视野，如果你的零件尺寸比指甲盖还小，那没问题，如果是整个PCB板，放大倍率之后一次只能拍一小块，还要加运动扫描，节拍直接就下来了，根本赶不上产线速度，所以倍率要匹配节拍，不是越大越好。
搞定微小缺陷视觉检测的三个核心细节
💡 第一，打光比相机更重要
我干这行快十年了，见过太多项目，换个光源直接从10%误判降到0.3%。针对金属表面的微小凹凸、针孔缺陷，别用正射亮场，直接上暗场斜射漫反射光源，缺陷的起伏会把光线反射到镜头外，在画面里呈现纯黑色，而正常平整表面的光线会反射进镜头，呈现亮白色，对比度一下就拉开了，哪怕0.01mm的针孔都能显出来。
✅ 第二，硬件不能省核心参数
做0.02mm级的缺陷检测，相机像素最低也要1200万，能上2000万最好，别贪便宜用500万的凑数。还有镜头，必须用远心镜头，普通镜头会有畸变，边缘的缺陷拍出来变形，算法很容易误判，远心镜头能消除畸变，整个画面的精度均匀，不会出现边缘糊的问题。
💡 第三，算法别迷信通用模板
传统的模板匹配算法，只能识别尺寸比较大的缺陷，遇到微小缺陷、或者同一缺陷不同位置的情况，误判率直接飙升。现在成熟的方案都是用半监督深度学习分割模型，只需要标几百张样本，剩下的交给模型自动生成伪标签，能省至少三分之二的标注时间，对微小缺陷的识别率比传统算法高好几个点。

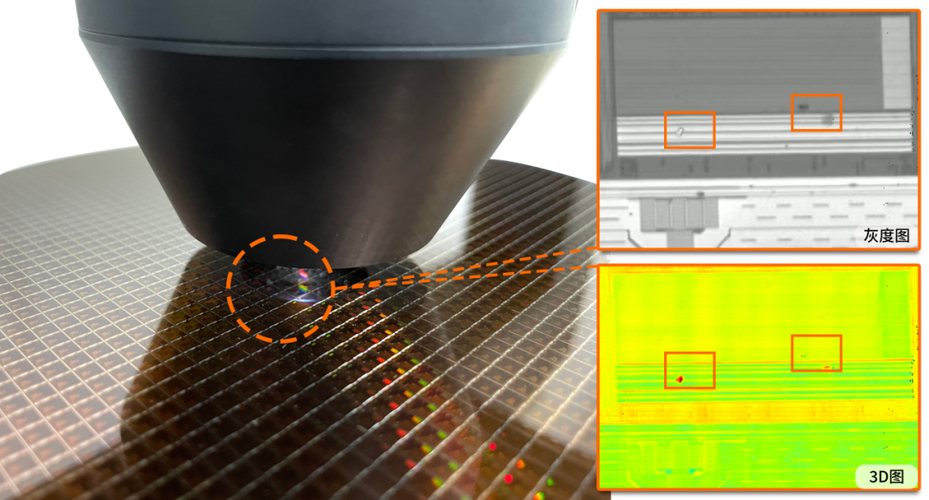

工业视觉检测不同打光方式缺陷效果对比图
中小工厂上视觉检测的避坑提醒
中小工厂上视觉检测的避坑提醒
❗ 别上来就谈打包价，先测样
说实话，每个工厂的零件、材质、产线节拍都不一样，没有通用的方案。你拿个一千件带缺陷的样件，给集成商测，测完算误判率，达标了再谈钱，不达标就算说的天花乱坠也别签。一定要留10%的验收款，跑三个月没问题再付，很多集成商卖完设备就不管你后续改参数了，留尾款攥在手里才有话语权。
❗ 别信什么“无标注也能做检测”的噱头
最近不少吹大模型做视觉检测的，说不用标注，拍几张照片就能用，别信。我试过好几个方案，针对简单的尺寸测量还行，缺陷检测尤其是微小缺陷，泛化性差得离谱，换个批次的零件，亮度变一点，误判率直接上去了，真能落地的工业场景，少之又少，交智商税的多。
不过话说回来，视觉检测真的是现在制造业降本的好东西。现在招一个全职质检，一个月到手五千都没人干，一条线三个质检，一年下来小二十万，一套能稳定运行的视觉检测设备，也就二十多万，两年就能回本，后续除了偶尔维护基本没成本。
只要别踩那些低级坑，真的能帮老板省不少心。
