很多做非标机械设计的朋友，打开SolidWorks就是画草图拉特征，改一次尺寸存一个文件。找半天找不到。改了A版本忘了B版本。最后出工程图错了尺寸，挨骂扣钱，太常见了。 💡 绝大多数人用了好几年SolidWorks，都没摸透最能提效的功能——配置。

为什么说SolidWorks配置是被低估的神器

不少人觉得，配置只有做标准件系列化才用得上，自己做非标一年碰不到几次。错得离谱。哪怕你只是改个孔位、换个材料，做同一个零件的不同版本，配置都能帮你省一半的时间。同一款输送辊筒，直径有76、89、114三种，长度从200到1500有十几种规格。你难道要存十几个不同的零件文件？硬盘占空间不说，改一个通用尺寸要打开十几个文件挨个改，疯了？一个零件，十几个配置，搞定。全在一个文件里，调用装配的时候直接选对应配置就行，改参数一次搞定所有关联。问：我用系列零件设计表不也一样吗？配置和设计表有啥区别？答：设计表本质是配置的批量管理工具，适合几十上百种规格的标准件库。但做非标设计，三五个规格，你专门开个Excel表格填参数不麻烦？直接在配置管理器点右键新建配置，改完尺寸填好备注，半分钟完事，灵活度比设计表高太多。而且你改模型的时候，只要没给所有配置开权限，其他配置完全不受影响，不会乱改。说实话，我之前对接过一家小加工厂的设计师，电脑D盘塞满了一堆同名字带_1、_2、_final、_最终改的辊筒零件，找最新版花了二十多分钟，项目急得上火，你说这效率能不低？

三个今天就能用上的配置实战用法

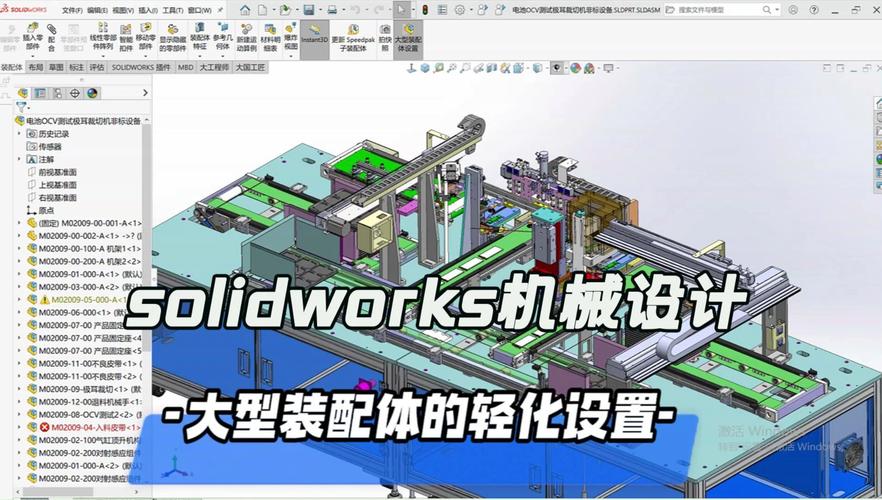

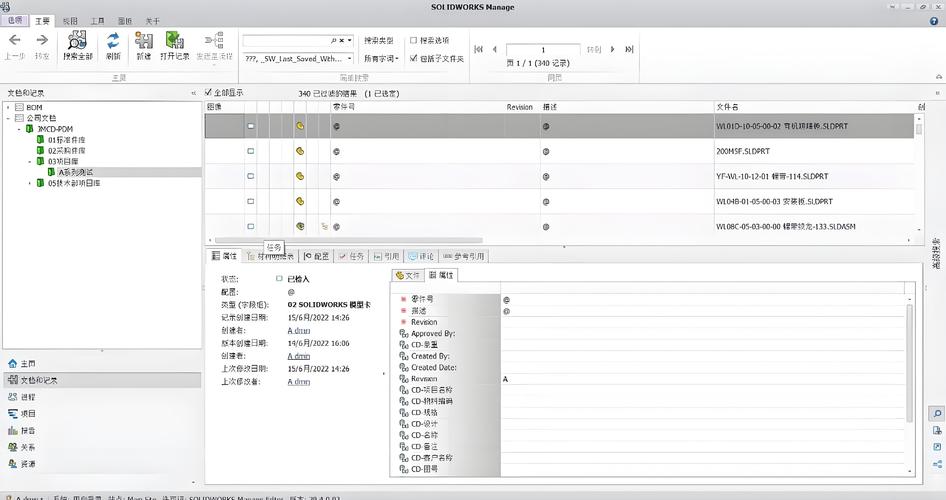

✅ 系列零件一键切换 非标设备里最常见的就是同结构不同规格的零件，地脚板、销轴、铝型材、辊筒，全都适用。建零件的时候直接把不同规格做成不同配置，不用每个规格存一个文件，BOM表里也能自动带出对应规格，不会错。 ✅ 同一零件不同状态出图 你要给加工厂出毛坯图和成品图？不用做两个零件文件。一个零件建两个配置，一个毛坯一个成品，成品切了加工余量，毛坯留着总尺寸，工程图分别插入两个配置的视图就能出图，改了成品尺寸，毛坯只要关联对，自动跟着更新，太省心。 ✅ 大型装配轻量化提速 做几十上百个零件的大装配，打开慢、转起来卡是很多人头疼的问题。给每个常用零件做一个简化配置，把圆角、倒角、小孔这些不影响装配的小特征压缩，大装配的时候统一调用简化配置，打开速度能快一倍都不止。

问：用了多配置之后，SolidWorks文件会不会变大变卡？答：完全不用担心这个问题。同一个模型的所有配置，共享主体特征数据，只多存了几个尺寸参数和标注，十几个配置加起来，文件也就多几百KB，比你存十几个独立零件小太多了，反而更流畅。要是怕不小心改了其他配置，建好之后把不用的配置设成只读，不激活根本改不了，完美避坑。不过话说回来，也不是所有情况都要用配置。比如两个零件结构差异太大，那还是分开存更方便，别为了用功能而用功能。

用好配置必须避开的几个坑

❗ 别乱选特征的配置范围 你新建特征的时候，对话框底部一定有个「配置范围」选项，很多人从来不看，默认勾选所有配置，结果你给114直径的辊筒加个安装孔，所有规格的辊筒都多了个孔，回头出图下料全错，改都改半天。每次加新特征，一定要瞟一眼，只给当前需要的配置勾上，花不了两秒钟。 ❗ 工程图别选错配置 插入模型视图的时候，第一步就是选对对应的配置，我亲眼见过一个设计师出整台设备的BOM表，全默认选了第一个配置，所有辊筒规格全错，全厂下料完了才发现，废料几万块，半个月的产能都耽误了。这个错说起来低级，犯的人真不少。 ❗ 装配替换配置后一定要刷新工程图 你在装配里把零件换成了大一个规格的配置，工程图不会自动更新，一定要手动刷新一遍模型链接，不然标注还是旧尺寸，这个坑我刚学配置的时候踩过，说起来都是泪。说实话，很多干了五六年的老设计师，就是抱着老习惯不肯变，总觉得会画零件出工程图就够了，为啥别人准点下班你天天熬大夜？差的就是这些不起眼的小技巧。中小企业本来就是一个人顶三个人用，把这些功能摸透，少出几次错，多做好几个项目，不比你靠加班熬时间强？今天你打开SolidWorks，找一个常用的系列零件，拆成几个配置试试。用一次，你就知道有多香。
