刚清完昨天改了八版的夹治具图，点根烟歇会。
说真的，现在市面上什么三维软件满天飞，SolidWorks、UG吹得天花乱坠，进了中小机械厂车间，打开图纸一看，90%还是AutoCAD出的二维工程图。
别不信，我见过刚毕业的高材生，三维建的溜，转二维工程图标注错漏百出，连AutoCAD的基础图层规范都搞不清，到了车间被老师傅骂的抬不起头。
别轻视基础设置：90%的人画AutoCAD都错在这
很多新手画图，打开软件就开始画线，所有对象都堆在默认的0图层，改的时候要改个线型，全图一起变，哭都没地方哭。
说实话，画图的功夫，一半在准备，一半在画线。我认识的所有做了十年以上的制图老炮，没人会不做预设就开画。
把图层按类型分好：轮廓线、中心线、标注线、虚线、文字，每个给不同颜色和线宽，符合国标要求，找的时候点一下图层过滤器就全选，改格式一分钟搞定。
提前存好自己的dwt模板，下次新建直接用，省掉每次重新调设置的时间。

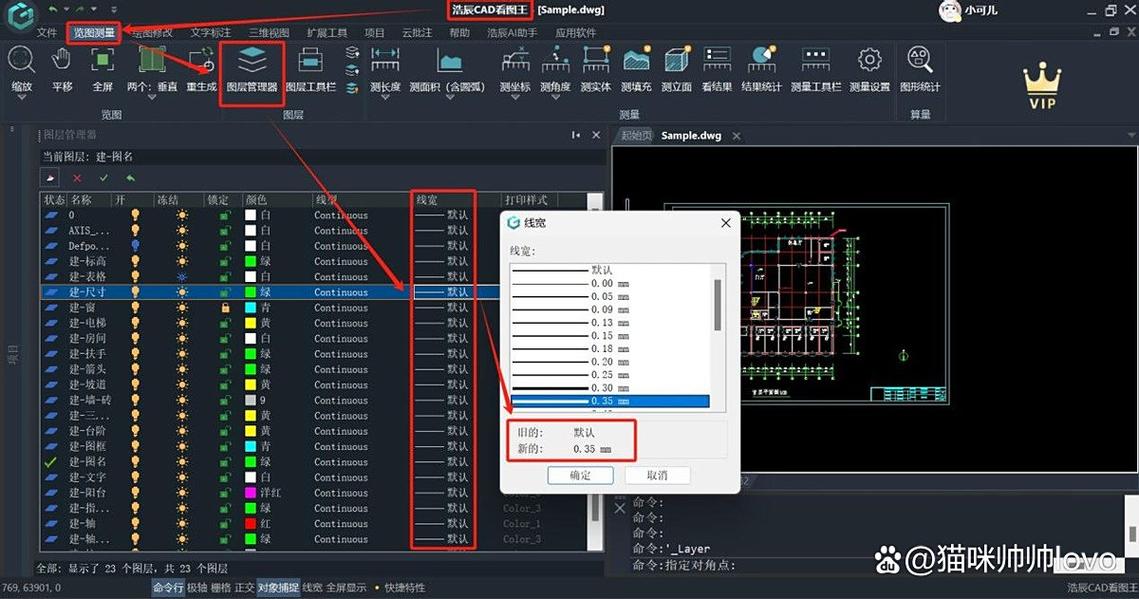

机械制造AutoCAD标准图层设置模板
问：AutoCAD需要自己做模板吗？直接用网上下的默认模板不行？
答：网上下的默认模板大多是给建筑用的，线型字高全不对，机械制图国标要求字高3.5mm，粗线0.5细线0.25，默认模板给你整的五号字，打印出来直接糊成一团。自己花半小时做一个模板，能用一辈子，这笔买卖划算到爆。
我再提个很多人不在意的点：对象捕捉。很多人一开就把所有捕捉选项全勾上，画复杂装配图的时候，鼠标晃一下跳七八个点，半天抓不到你要的那个交点。我用了二十年，只开三个：端点、交点、垂足，剩下的需要的时候临时开，准确率至少提一倍。
被大部分人忽略的神仙功能，用过都说回不去
很多人用AutoCAD，只用画线、标注、删除这三个功能，软件一半的能力都没发挥出来。我挑几个最实用的说，都是能直接省时间的。
第一个就是布局出图。我说句不客气的，到现在还在模型空间直接缩放画图打印的，都是入门没吃透的新手。布局才是AutoCAD出工程图的灵魂啊。
你一个文件里放了十个零件，直接在布局里插十个视口，每个视口锁好比例，要打印直接全选布局输出，不用一个个框选，还不会错比例。
改图的时候改完模型空间，布局自动更新，不用你重新挪位置缩放，太爽了。

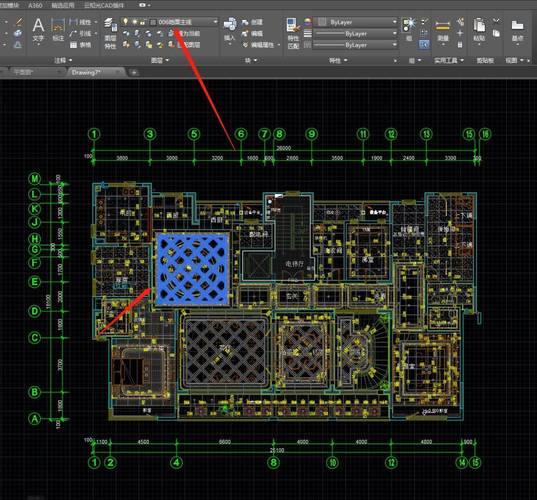

机械制造AutoCAD布局多视口出图界面
问：我用了五六年模型空间出图，转布局太麻烦，有必要硬改习惯吗？
答：太有必要了。我之前也是模型空间出身，刚学布局的时候嫌麻烦，摸了一个礼拜顺手之后，打死都不回去了。给你算笔账，你一天出四张A0图，模型空间打印要十分钟一张，布局出图两分钟一张，一天省半小时，一个月下来多多少摸鱼时间？这不香吗？
然后就是动态块和清理功能。做标准件你还在每个规格画一个？做成动态块，拉一下就能改长度改直径，一张图省十分钟。还有很多人画的图动不动几十兆，发个邮件都发不出去，其实全是没用的冗余块和空图层，跑一遍PU清理，几十兆直接压到两三兆，发图秒发。
💡 还有外部参照功能，做大型装配图的时候，把每个零件的CAD图当外部参照插进来，零件改完，装配图自动更新，不用你复制粘贴替换，我第一次用的时候差点拍大腿，怎么早没人告诉我这个功能。
给新入行制图新人的几个实在忠告
给新入行制图新人的几个实在忠告
现在行业风气就是吹三维踩二维，很多新人上来就学UG建模，看不起AutoCAD，觉得这玩意儿过时了。我想说：
在国内绝大多数制造车间，最终给工人看的，还是你出的二维AutoCAD工程图。你三维模型建的再完美，尺寸标错一个，整批零件报废，几十万损失你赔？
别跟我扯什么MBD全三维模型，那是大厂玩的概念，中小厂连带三维查看的机床都没几个，打印出来的二维图就是生产依据。
给新人几个干货提醒：
💡 ✅ 永远遵守国标制图规范，别自己瞎改线型标注规则，老师傅拿到你的图，扫一眼就知道你水平怎么样。
💡 ✅ 常用快捷键背熟，别成天依赖鼠标点工具栏，我见过最快的老炮，画一下午图手基本不碰鼠标，效率是点鼠标的三倍都不止。
💡 ❗ 图纸命名一定要规范，别起什么“新建图纸1”“改了版.dwg”这种名字，过半个月你自己都找不到哪个是最终版，按“项目-零件名-版本”命名，找不到你来骂我。
💡 ❗ 别装乱七八糟的破解插件，动不动带病毒木马，哪天把你图纸搞没了，哭都没地方哭，原生AutoCAD加一个正规的标准件插件，足够应付99%的机械制图需求。
说实话，AutoCAD这东西，门槛低，谁都能画两笔，但真要画的又快又准，没个三五年功夫磨不出来。别小看这个几十年的老软件，里面藏的干货，够你吃一辈子机械制图这碗饭。
