2026-09-23 07:46:37 作者：网编
分类：文章
做精密轴承加工的，谁没栽过清洁度的坑？
磨完滚道，抛完光，缝隙卡着一层抛光膏和金属碎屑，手工擦不到，喷淋冲不出来。
装配上去，不到三千小时就抱死磨损。
客户退货，整批返工，钱赔得心疼。
为什么偏偏选超声波清洗处理精密轴承？
普通清洗方案的痛点，真的太明显。喷淋清洗压力再大，也冲不进保持架和滚道之间的微米级缝隙。碱洗泡久了，又会腐蚀轴承表面的镀铬层，留下暗斑，影响精度。
超声波清洗靠的是空化效应——每秒几万次的高频振动，在清洗液里炸出无数微米级的小气泡，气泡破裂瞬间产生的冲击力，顺着缝隙往里面钻，直接把附着的油污、碎屑从基体上剥离下来，根本不用接触擦拭。

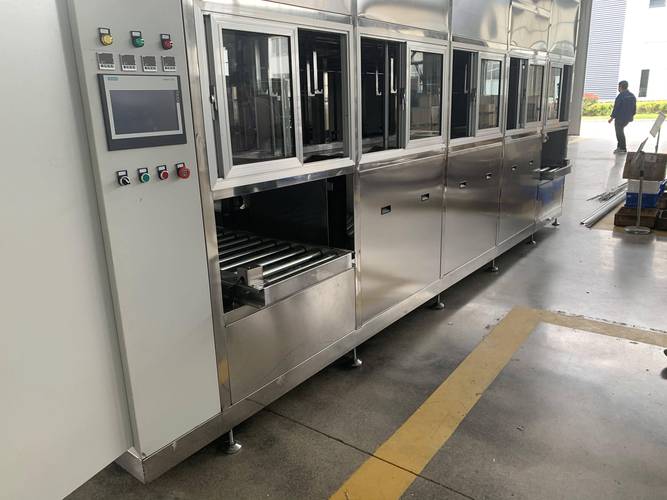

工业超声波清洗机处理精密轴承场景
问：是不是所有超声波清洗都能洗干净精密轴承？
答：当然不是。很多小厂图便宜买的杂牌子机器，频率功率都不对，洗小尺寸微型轴承要么洗不干净，要么空化强度太高把滚道表面打毛，反而直接报废。通常精密轴承清洗用的频率在40kHz左右，特殊的微型轴承会用到80kHz，频率越高，空化气泡越小，越能钻进更小缝隙，也不会损伤精密工作面，这个参数是可查的，别乱调。
工业轴承超声波清洗的几个容易踩的坑
干了十几年机加工，见过太多厂买对了设备，还是没洗出合格的产品，全是踩了坑。
第一个坑，水温调太高。很多人觉得温度越高，油污融化越快，洗得越干净。其实不对，通常超声波清洗的最佳水温是40℃到60℃，超过70℃，一来很多轴承保持架是尼龙或者黄铜的，会变形变色，二来空化效应反而会减弱——气泡生成太快，直接聚成大泡，冲击力直接下降一半都不止。
第二个坑，乱选清洗剂。有人图便宜用强酸强碱，洗完轴承表面发乌，还会产生应力腐蚀，放半年就从缝隙里往外锈，整批报废。说实话，我见过一整批两千个P4级主轴轴承就因为这个，全废了。太亏了。现在正规厂都用专用水基环保清洗剂，配合超声波，对钢、铜、塑料都不伤，还好排放，成本其实也没贵多少。
第三个坑，洗完不及时干燥。这个坑最隐蔽，很多人洗完放那儿自然晾干，本来干干净净，结果缝隙里残留的水迹没排干净，放一周就锈了。

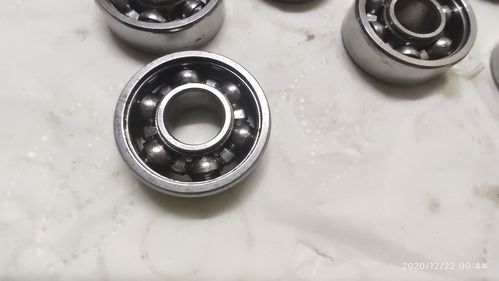

超声波清洗后未干燥生锈的精密轴承样品
问：超声波清洗会损伤精密轴承的工作面吗？很多刚换工艺的厂家都问这个。
答：只要参数调对，批量清洗时间控制对，完全不会。空化产生的冲击力都是微米级的，只能把附着的油污碎屑冲下来，对于硬度HRC60以上的成品轴承滚道，根本造不成肉眼可见的损伤。反而是手工用毛刷反复擦，很容易留下细微的划痕，那才是缩短轴承寿命的元凶。当然，你要是把轴承扔清洗槽里泡十几个小时那另说，正常批量清洗一槽也就三五分钟，啥事没有。
实际生产里的优化小技巧
实际生产里的优化小技巧
💡 多槽分步清洗，别想着一锅出。第一槽粗洗，冲掉大部分切削油和磨屑，第二槽精洗，清理缝隙残留，第三槽纯水漂洗，最后热风烘干，一步都不能少。
✅ 定期过滤或者更换清洗液。很多厂为了省成本，清洗剂用大半年不换，槽底积了厚厚一层磨屑，洗的时候磨屑又附到轴承上，等于白洗，还刮花工作面。通常半个月到一个月换一次，装个循环过滤系统能延长到一个半月，摊下来成本很低。
❗ 批量清洗别堆太紧。很多厂为了一次多洗点，把轴承堆得密不透风，超声波根本穿不过去，内层的轴承缝隙根本接触不到清洗液，洗了等于没洗。摆的时候留好间隙，让每个轴承的缝隙都能接触到清洗液，合格率一下子就能上去。
不过话说回来，也不是所有轴承都非要用超声波清洗。那种大尺寸低速重载轴承，精度要求不高，喷淋就能满足要求，没必要花那个钱。但只要是精度P4以上，用到机床主轴、新能源汽车电机、风电变桨系统里的精密轴承，清洁度差个几毫克，寿命就能差好几倍，这个钱真的不能省。前阵子浙江有个做汽车转向轴承的老板找我，原来用人工擦，十万件里有八千件不合格，退回来返工，成本高得离谱，换了超声波清洗线之后，不合格率降到不到千分之三，半年就把买设备的钱赚回来了。这种事儿，我见得太多了。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：超声波清洗：搞定工业精密轴承顽固油污的核心方案
文章链接：https://m.zystgy.cn/a/60075
