为什么新手干钣金冲压，回弹总是卡脖子？

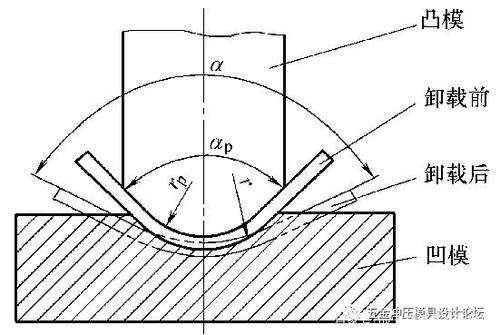

回弹的本质，其实就是材料折弯后内外层的应力差，卸载之后应力释放，零件往回弹。
绝大多数新手的第一反应，都是压机压力不够，往上调就完了。大错特错。
还有个常见的坑，就是抄参数不看材料。同样是1mm厚的板材，普通冷板和304不锈钢的回弹量能差三倍都不止。我早年见过一个小加工厂，给汽配厂做支架，抄了别家冷板模具的参数开模，做不锈钢零件，交样交了八次都没过，光材料费就亏了十几万。
说实话，连材料的屈服强度都没搞清楚，就敢开模，不翻车才怪。现场能用的几个低成本回弹控制技巧
别一碰到回弹就想着换伺服压机、重新开模，对于大多数中小厂来说，改几个小地方就能解决问题，成本低到你想不到。
✅ 角度补偿法：这个是最基础也最管用的，就是把凹模的折弯角度提前做小，比目标角度小1-3度，具体看材料的屈服强度，屈服越高，补偿量越大。只要算对了，九成的普通折弯回弹都能解决。 ✅ 局部压筋法：针对大尺寸的钣金零件，整体回弹大，直接在折弯线位置压一条浅筋，应力提前释放，就能把回弹控制住，这个方法几乎不需要增加多少加工成本。
90%的厂子都会忽略的：冲压后的时效处理
你有没有碰到过这种情况：冲压完当天量尺寸，全合格，放到仓库放个两三天，出货前再量，居然回弹超差了？
我之前去佛山一个做家电钣金的厂子，就碰到过这么回事。他们一批抽油烟机的面板，冲压完全检全过，放到仓库一周准备出货，抽验的时候发现八成的面板角度飘了0.5度，刚好踩超差线，最后只能安排工人全检挑，光人工费就花了好几万。
问题出在哪？应力没有释放完。
钣金冲压完，材料内部还有残余应力，不会一下子全部释放完，厚板材的释放周期更长。如果你在应力没释放完就检验整形，等应力放完了，尺寸肯定飘。
解决方案简单到离谱：冲压完之后，先放24小时再做终检整形，让应力自然释放完再调整。赶货的话，放振动时效台震10分钟就行，成本几乎可以忽略。❗ 厚度超过2mm的钢板，最好放48小时以上，别嫌麻烦。
现在好多厂子跟风上伺服冲压线，说伺服能解决回弹，我说实话，伺服压机调冲程确实方便，但是核心逻辑还是模具设计对不对，你模具补偿量算错了，再好的压机也出不了合格活。好多小老板花几百万换设备，结果回弹问题还是没解决，就是没搞懂，钣金冲压拼的从来不是谁的设备贵，是谁的细节踩得准。
对了，还有个小细节，排料的时候注意材料的轧制方向，折弯顺着轧制方向走，回弹会比垂直轧制小5%到10%，别小看这点差距，刚好卡公差的时候，这点就能救你一整批货。
干这行久了我越来越觉得，好多看起来解决不了的问题，其实就是一开始没注意那些不起眼的小细节。你把回弹的每个环节都摸透了，比什么先进设备都管用。
