上周在粉体车间蹲到下午三点，车间里的温度比室外高了快16度。迎面就是焙烧炉的散热片烤得脸疼，我攥着测温枪往后退了半步，差点踩到地上堆的料袋。
旁边的小徒弟刚换完劳保鞋，凑过来指着炉体问，这东西不就是个放大版的大烤箱？
我没接话。毕竟三年前我第一次见这玩意儿，也是这么想的。
别把它当工业烤箱，差得远了
普通家用烤箱最高也就230度，烤个鸡翅、烘个坚果顶天了。这焙烧炉呢？干常规粉体处理的工况，炉内主温区稳定在1000-1200度是常态，有些处理特种陶瓷粉料的工况，能顶到1600度。别觉得温度高就是厉害，真要这么简单，车间主任也不会因为我上次调温设低了15度，追着我绕着厂房跑三圈。

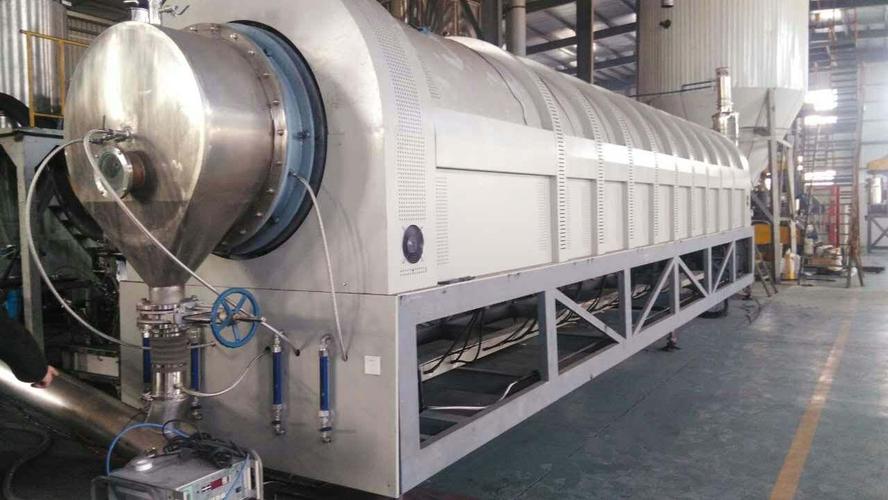

炉子里从来不是一整个均匀的热空间。沿物料前进的方向，整个炉腔被划成了三段独立控制的温区——最靠近进料口的是预热带，温度慢慢升上来，把粉料里残留的水分、易挥发的杂质先烘出去；中间段是主焙烧带，温度拉到最高，让粉料的晶相完成转化；靠近出料口的是冷却带，温度慢慢降下来，避免料出来接触冷空气直接裂成碎渣。
差15度是什么概念？预热带温度不够，粉料里的残留水分排不干净，进到主焙烧带的时候，直接在高温下炸成细粉，顺着炉缝往外飘，整个车间的能见度都能降一半；主焙烧带温度差了二三十度，晶相转化不充分，出来的料活性不够，下游客户拉回去测性能，整批打回来重烧，光电费和人工的损失，够我小半年的工资。
我之前见过最夸张的一次，有个厂的操作工图省事，把三个温区的温度设成一样的，出来的料结块硬得像砖头，磨粉机的辊子都给崩了个缺口，停了三天产才修好。
最容易掉链子的，从来不是加热管
刚接触这设备的人总觉得，焙烧炉最容易坏的就是加热管——毕竟天天在一千多度的环境里烤，烧断了换一根就是了。
真待久了才知道，加热管是最不娇气的部件。真正的故障重灾区，是炉体回转段的密封缝。
这焙烧炉不是固定不动的大铁箱子，为了让粉料在炉子里翻得匀，整个炉体是带着料慢慢转的，转速慢到什么程度？每小时才转0.5到1转，你盯着看十分钟都察觉不到它在动。但架不住温度高啊，一千多度的环境下，钢板的热胀冷缩量是按厘米算的，密封片要是选得不对，或者安装的时候留的余量不够，转上几个月，缝就出来了。
漏点风算什么大事？
真不是小事。炉子里需要的气氛是精准控制的——做还原性气氛的料，漏进去一点空气，料直接氧化变色，白度掉两个档次；做氧化性气氛的料，漏进去点没烧完的燃气，出来的料带碳杂质，根本达不到纯度要求。
说实话，我见过太多厂为了省成本，用普通的耐火棉当密封层。头半年用着确实没问题，等过了梅雨季，棉吸了车间里的潮气，一进高温环境直接粉化，漏风漏得整个车间都飘料粉，修一次要停炉降温两天，光损失的产能都够买十套高品质的密封件了，图啥呢对吧。
还有个常见的误区，总有人觉得焙烧炉的温度越高越好，烤得越透料越好用。真不是。比如处理高岭土，温度过了1300度，粉料直接烧结成致密的块，磨都磨不动，连重烧的价值都没有，直接当工业垃圾处理。
你天天见的东西，说不定都经它烤过
之前有朋友跟我说，你们搞工业的天天对着铁疙瘩，离普通人的生活太远了。
真不是。
你手机电池里的正极材料，前驱体进炉，要在焙烧炉里烤成稳定的晶相，不然电池用半年就鼓包；你家墙上刷的白色涂料，里面的钛白粉要靠焙烧炉把偏钛酸烤成稳定的金红石型，不然白度不够，刷上去发灰发暗；甚至你家厨房墙上贴的瓷砖，砖坯进窑之前，也要靠类似的焙烧工序把瓷料烧到瓷化，不然铺在地上半年就渗脏水，擦都擦不掉。
上次陪我妈去建材市场选瓷砖，销售站在旁边拍着展板说，我们这砖都是1200度高温烧的，吸水率低，防渗透。我当时差点没忍住接话——你这焙烧炉的温区均匀度要是没控制在±5度以内，这砖的边角和中心的吸水率根本不一样，用不了两年，边角先渗脏。后来想想算了，说多了人家以为我来找茬的。
这两年新上的焙烧炉，确实比以前的好用多了。以前我们要测炉温，得把热电偶从炉壁的检测孔插进去，戴个三层厚的石棉手套，离半米远伸胳膊，稍不注意就烫得一缩手，测温枪掉地上都不敢捡。现在新设备上每隔半米就装了个固定的温度传感器，数据直接传到中控室，哪个点的温度飘了两度，系统提前就报警，根本不用等整批料废了才发现。
上次去看新投产的线，操作员不用伸手掏料测温度，出料口装了个红外测温仪，料刚出来多少度，屏幕上显示得清清楚楚。我盯着屏幕看了五分钟，突然想起以前烫得跳脚的样子，差点笑出来。
前天下班的时候，路过焙烧炉的散热口，风一吹，带着点淡淡的粉料味道。这铁疙瘩在车间里闷头转了十几年，没什么花哨的功能，扛着上千度的温度，把一堆散碎的粉料，烤成能做电池、能刷墙、能铺地的材料。
其实也挺实在的。
