上周去江苏一家做精密冲压件的工厂，车间主任拉着我吐槽，刚换的某进口品牌工业轴承，装到高速冲床的曲轴位置，满打满算跑了72小时，滚道就烧得发蓝，拆下来的时候保持架都碎成渣。
敲歪了。
我们当时跟着拆检的师傅一起量了所有配合面的尺寸，发现轴颈的实际直径比设计值大了0.05mm，师傅压装的时候因为怕敲坏内圈，特意在上面垫了铜块，结果压进去之后内圈因为偏斜，整个滚道的接触区只有正常位置的三分之一，高速旋转的时候局部应力直接冲到了材料的屈服强度。游隙没了。温度窜上去了。从轴承的检测报告看，滚道硬度、粗糙度、游隙出厂值全是达标的，根本不是大家猜的“买到了假货”。
先别甩锅给轴承质量
不过话说回来，哪个工厂没遇到过这种事？买的时候咬着牙选最贵的进口轴承，装的时候全靠师傅凭手感敲，最后坏了还要骂一句“进口货也不过如此”。
很多人对工业轴承的认知还停留在“只要是合格产品，装上去就能用”的阶段，完全忽略了实际过盈量偏差对寿命的影响。手册上给的配合公差是一个范围值，比如某型号的深沟球轴承，要求和轴的配合过盈量在0.01-0.03mm之间，这个数值是基于理想加工状态算的。但实际车间里，轴的加工可能到了上偏差，轴承内圈孔可能到了下偏差，两个零件凑到一起，实际过盈量可能直接冲到0.08mm——本来设计给轴承留的径向游隙是0.02mm，这一下全被压没了，滚道和滚动体之间没有了预留的润滑间隙，干摩擦的温度能在半小时内冲到150度以上，润滑脂碳化结焦，不烧蚀才怪。
问：很多工厂说我用的是原厂指定的轴承，装配时也是按手册给的过盈量压的，为什么还是容易早期失效？
答：你大概率没测压装前后的实际游隙。手册上给的过盈量是基于常温下的配合尺寸算的，但实际车间里的轴、轴承座的加工公差是带离散值的——比如你轴颈加工到了上偏差，轴承内圈孔加工到了下偏差，就算你按标称值选的配合，实际压装后的过盈量可能直接超了设计值的两倍，游隙被吃掉的部分根本没人测。我见过太多装配记录，从头到尾只记了压装力的数值，从来没人拿游隙仪量一下压完之后的实际间隙，最后出问题了翻记录，啥有效数据都没有。
被所有人忽略的热伸量匹配
很多人算轴承配合的时候，只考虑静态下的尺寸配合，完全忘了设备运转之后的热变形差。

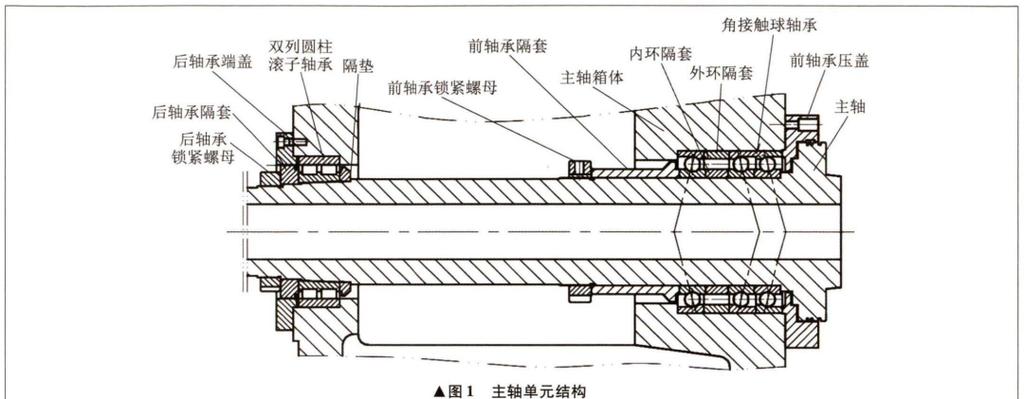

钢的线膨胀系数通常是11.5e-6/℃，这个数值是可以查机械设计手册的。一根直径100mm的主轴，高速运转时的温度能到60℃，旁边的铸铁轴承座温度可能只有35℃，25℃的温差下，轴的热伸长量大约是0.029mm。这部分伸长如果没给轴承留够热伸长补偿空间，轴承的内圈会被额外施加轴向挤压力，滚道的接触应力直接超了材料的许用值，理论算出来10年的寿命，实际可能跑3个月就坏。
我之前在广东一家做注塑机的工厂，他们的射出端轴承总是用3个月就坏，查了半个月才发现，他们的轴承座是铝合金的，线膨胀系数是钢的两倍多，运转的时候轴承座的内孔涨得比轴承外圈快，本来设计的间隙配合直接变成了过盈配合，外圈在滚道里打滑，磨得座孔全是亮闪闪的铝屑。
问：那我们装配的时候要怎么做，才能把这些偏差消掉？
答：三个动作就够，别嫌麻烦。
✅ 压装前分别测轴颈、轴承内圈孔、座孔、轴承外圈外径的实际尺寸，算出来真实的过盈/间隙量，别光看图纸标称值；
✅ 压装完成后，用塞尺或者游隙测量仪测一下轴承的实际径向游隙，对照设计值卡范围，差太多就拆了重新调整；
✅ 跑合的时候分阶段升速，从额定转速的20%开始，每跑20分钟停一下测温度，温度稳定在40-60度区间的时候，再摸一下轴承座的振动值，超了就立刻停机查，别等烧了再拆。
别拿普通轴承硬扛特殊工况
很多人选型的时候只看载荷、转速这两个硬参数，从来没把工况里的腐蚀介质、粉尘浓度、环境温度这些软约束算进去，最后算出来的理论寿命和实际寿命差出五六倍，还反过来怪轴承厂家偷工减料。
💡 别觉得“只要是工业轴承就能通用”，差得远。
石材加工厂的输送线，磨料粉尘满天飞，本来应该用带接触式橡胶密封圈的防尘型轴承，结果很多人图便宜买了开式的普通轴承，没到半个月，磨料进到滚道里，磨出一道道深沟；电镀车间的生产线旁边，酸雾飘在空气里，普通黄铜保持架的轴承，一个月就被腐蚀得变脆；食品加工线上的输送带，本来要用符合FDA要求的食品级润滑脂的轴承，有人用了普通锂基脂的，脂类掉下来污染了产品，一整批货全报废。
我前两年遇到过一个做锂电池隔膜的客户，他们的分切机上用的普通工业轴承，因为车间里有微量的电解液挥发，轴承的润滑脂被溶解了，干磨了一周，主轴都被磨出了0.1mm的沟，换一次主轴花了二十多万，就为了省那几百块的专用防腐轴承的钱，真的是亏到姥姥家。
说穿了，工业轴承从来不是什么“装上就完事”的标准件。它的寿命从来不是由厂家给的额定值决定的，是由你装配时的那0.01mm的偏差、有没有留够热伸量的空间、选的型号能不能扛住车间里的实际环境，一点点堆出来的。
真的没必要为了省那点装配的时间，最后花几万块拆设备换零件。
