2026-07-19 22:10:50 作者：网编
分类：文章
去年在浙江一家轴承厂，亲眼看见一批成品套圈在仓库里锈得跟出土文物似的。老板急得跳脚，抓起电话就把油品供应商劈头盖脸一顿骂。结果后来一查，根本不是油的毛病——工人图省事，把脱过水的件和湿漉漉的件堆在一起，防锈油还没干透就缠上了保鲜膜，水汽全捂在里面。这事儿让我记到现在，时不时拿出来提醒客户。
别把防锈油当神油
说实话，很多人对防锈油的认知还停留在”涂上去就不锈”的阶段。这挺危险的。防锈油不是金刚罩，它是个系统工程里的一环。你得先搞明白锈是怎么来的——简单说，就是铁与氧在潮湿环境下的那点化学反应。防锈油的作用，是在金属表面形成一层隔离膜，把氧气和水汽挡在外面。
但什么时候挡得住、什么时候挡不住，里面门道多了。比如同样是盐雾环境，海边工厂和内陆车间对防锈油的要求能差出两个量级。我见过有人把用在普通仓库的置换型防锈油直接搬到沿海的钣金厂，结果一个月不到，工件表面全是密密麻麻的针孔锈，返工返到怀疑人生。
海边工厂工件严重锈蚀与内陆工件对比
所以选油这事儿，第一看环境，第二看工件后续工序。有些件只是短期周转，三两天就上机床加工，你用那种厚浆型的蜡基防锈油，清洗起来麻烦得要命，刀具都跟着受罪。有个做汽车零部件的朋友，曾经贪便宜囤了一批高黏度防锈油，结果清洗成本飙升，车间里全是刺鼻的溶剂味，工人集体投诉。最后他算账，清洗液的钱+工时损耗，比直接买好油还贵了将近三成。
膜厚与黏度：越稠越保平安？大错特错
这是个经典误区。而且在一些老师傅那里尤其根深蒂固。他们总觉得油膜越厚、手感越黏，防锈期就越长。其实啊，有些薄层防锈油的缓蚀剂配方极其精妙，干膜厚度只有几个微米，盐雾试验照样能扛过上百个小时。反而是某些傻大黑粗的厚膜油，时间一长，自己先氧化变质，甚至会把漆膜都咬起来。
我测试过一款溶剂稀释型防锈油，黏度跟水差不多，干了以后几乎看不见膜。起初我也有点犯嘀咕，这玩意儿行吗？然后拿去做盐雾箱，72小时没出锈点，比我预想的好得多。后来查技术手册，说是采用了钡盐复合磺酸盐体系，能在金属表面形成致密的钝化层。这才放下心来。但如果你是长期室外堆放，或者海运出口，那就另当别论了。那种工况下，蜡基防锈油或者硬膜防锈油确实是首选，成膜坚韧，抗划伤，而且不沾灰。

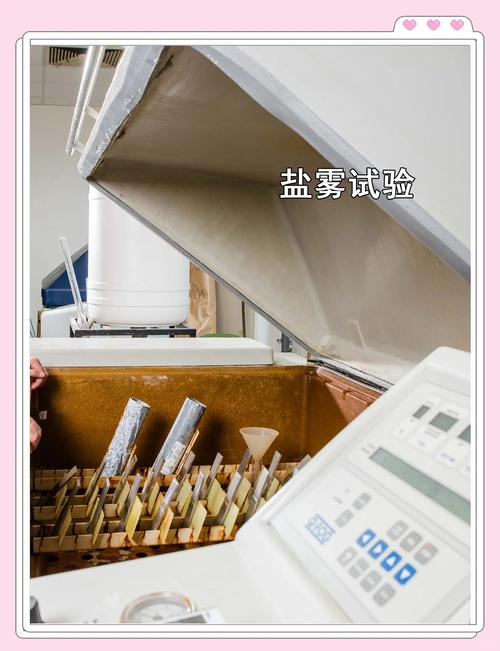

溶剂稀释型薄层防锈油盐雾试验后工件表面状态
有个冷知识：防锈油其实分很多类型，绝不是一种油包打天下。按日本JIS标准，大体上有溶剂稀释型、石油溶剂型、防锈润滑两用油、指纹中和型、水置换型……等等。咱们国内工厂最常见的是置换型防锈油，因为它自带脱水能力，工件清洗完不用彻底烘干就能涂油，省事儿。但前提是——你得让油充分浸润，最好浸泡或者刷涂后沥干，而不是拿块破布胡乱抹两下。我见过最离谱的操作是：用喷壶远远地喷两下，还指望能管三个月的防锈期。
施工里的魔鬼细节
说到施工，我不得不吐槽。很多企业舍得买进口设备，却在防锈这个环节抠抠搜搜。操作规范？不存在的。
以下几点，血泪教训总结：
– 清洁度比油本身还重要。工件表面残留的汗渍、切削液、金属碎屑，全都会变成原电池效应的温床。别说普通防锈油，就是泡在纯油里都能锈给你看。务必清洗后彻底干燥，或者直接用脱水防锈油。
– 切忌二次污染。油槽一旦混入水或者脏东西，性能断崖式下跌。要定期过滤、更换，别心疼那点油钱。
– 成膜时间要留足。尤其溶剂型，强溶剂挥发的时候膜层会收缩，这时候如果工件叠放或者包裹，膜就不连续，水汽从缝隙钻进去，形成所谓的“缝隙腐蚀”。
– 兼容性测试不能省。有些防锈油和后续的油漆、胶水八字不合，会导致附着力下降，甚至起泡脱落。
问：我们厂刚上了一批新的铸铁件，打算用真空包装加防锈油，能管三年吗？
答：理论上可以，但有几个前提。首先得用专门的长期封存防锈油，比如高闪点、低挥发的重质防锈油或者蜡膜油；其次包装必须真正真空，不能半漏气；最后存放环境要避光、恒温、恒湿。我见过一个案例，真空包装完好，但仓库昼夜温差太大，包装内凝露，照样锈了一片。所以，环境控制是长效防锈的灵魂。
问：潮湿天气下，油膜干了以后上面有白斑，是油的问题吗？
答：大概率是水汽凝结导致的。白斑往往是水分侵入膜层，缓蚀剂被消耗后留下的痕迹，或者是油里某些组分析出。这种情况建议改用抗乳化性能更好的防锈油，或者涂油前增加一道干燥工序，保证工件温度不低于露点温度。同时检查油品是否受潮变质。
其实，防锈油最怕的就是知其然不知其所以然。很多人选油只看价格和标注的“防锈期 xx天”，却不去琢磨背后的测试标准。厂家标注的“防锈期”通常是在恒温恒湿、理想清洁度下的实验数据，实际工况往往更恶劣。你如果拿它直接当现场保证，肯定要吃亏。我一般建议，在厂家数据上打七折，再做加速试验验证，这才稳妥。
还有个容易被忽视的点：环保和安全。传统防锈油里有钡盐、二壬基萘磺酸钡之类的组分，虽然效果不错，但对人体和环境不太友好。现在大趋势是往无钡、低VOC方向发展。有些高性能的磺酸钙基防锈油，防锈能力不输钡基，而且兼容性更好，就是价格偏高。怎么权衡，看各家的合规压力和成本接受度了。
最后，说句得罪人的话。 防锈油行业水挺深，很多中小品牌连像样的技术参数表都拿不出来，就拍胸脯说“保你一年不锈”。你信了，货柜漂洋过海到了客户手里，打开全是锈，然后呢？赔钱扯皮，丢客户，哪样都不划算。所以，别懒，让供应商提供真实的第三方盐雾报告，现场做个简单试用，对比几种油同时挂片，眼见为实。

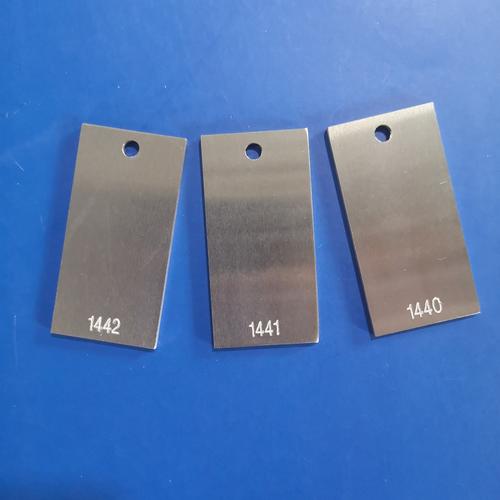

不同防锈油挂片对比试验现场
对了，如果你的零件有精密配合面，比如轴承内孔、液压阀芯，选油还得格外注意膜厚和清洗性。有些油膜在配合面干涸后会形成胶黏物，导致卡滞。这时候要用低残留、易挥发的薄层油，或者涂完油再加一道擦拭工序，把多余的油去掉。
说到底，防锈油是个精细活儿。它背后是一整套材料科学、电化学、施工工艺的综合应用。你觉得它简单，是因为你还没遇到真正棘手的工况。一旦碰上高盐雾、高湿度、长周期的存储需求，所有细节都会被放大，任何一个环节掉链子，满盘皆输。
防锈无小事，油品选对，工艺到位，环境控制住，这三条腿缺一条，这个板凳就坐不稳。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：防锈油，用对了是铠甲，用错了是枷锁
文章链接：https://m.zystgy.cn/a/55238
