说实话，干机加工这么多年，最让我头疼的不是机床精度，不是工件材质，而是那个动不动就发臭、起泡、伤手的玩意儿——切削液。你信不信，有一次因为换了一批便宜的切削液，结果一个礼拜内废了三把涂层刀，车间主任脸都绿了。那味道……夏天的时候，简直了。
冷却和润滑，压根儿两码事
好多人觉得切削液就是用来降温的。对，也不全对。它其实有两个核心任务：冷却和润滑。可这两者有时候还互相打架。比如乳化液，冷却效果好，但润滑性就弱一些。纯油基的切削液呢？润滑是顶级的，可散热就差远了。我早年干车床，用菜籽油当过切削液——没错，就是炒菜的那种——那光洁度，绝了！但车间里全是油烟，没几天就被消防警告了。后来才知道，那是极性添加剂的作用。说到添加剂，这里面门道多得很：极压剂、防锈剂、杀菌剂、消泡剂……缺一样，都可能让你的加工出幺蛾子。
我这人比较轴，非得算清楚什么情况下用什么切削液。比如高速钢刀具低速重切削，就得靠润滑，防止积屑瘤；硬质合金高速切削，冷却就更要紧，不然刀尖烧红就废了。但很多厂家宣传的“通用型”切削液，说实话，就是万金油，啥都行啥都不精。你得自己琢磨。比如攻丝和铰孔，必须用高润滑的，否则粗糙度一上去，或者丝锥断在里头，那叫一个酸爽。
浓度——看不见的杀手
❗ 上周去一个合作厂，看他们切削液池子里那股馊味，我就知道浓度肯定不对。一测折光仪，才2%！问操作工，说“怕浪费，少兑点母液”。我当时就火了：这哪是省钱，这是在烧钱！切削液浓度过低，润滑和防锈性能直线下降，刀具磨损加剧，工件生锈，细菌还疯长。反过来浓度太高呢？泡沫多、皮肤过敏、浪费母液，而且有些添加剂浓度高了反而腐蚀机床。一般推荐水基切削液浓度3%~10%，具体看加工要求。但多少人在用折光仪？都是拿瓢舀，凭感觉。哎……所以我现在的规矩是，每天必测浓度，每周测pH值，每两周做微生物检测。有人觉得我轴，但是——这么说吧，自从严格执行之后，刀具寿命平均延长了20%，切削液更换周期从半年延长到两年。这笔账，你自己算。
问：切削液发臭，到底哪儿出了问题？
答：九成是厌氧菌在作妖。切削液里有水、有油，还有各种微生物喜欢吃的东西，一缺氧，厌氧菌就产生硫化氢，那个臭鸡蛋味就来了。怎么治？首先得勤循环，别让液池死水一潭，加个气泵曝气。然后及时撇除浮油，浮油隔绝氧气，是厌氧菌的温床。杀菌剂当然得加，但不能乱加，有些菌会产生抗药性，得轮换不同类型的杀菌剂。实在不行，就彻底清池换液。还有一招，如果允许，把pH值提到9以上，碱性环境能抑制大部分细菌。哎呀，说到这个，曾经一个车间用的切削液臭到隔壁公司投诉，环保局都来了，最后发现是甜点残渣掉进了液槽……简直无语。
油基还是水基？别被销售带沟里
前阵子一个销售跟我吹，说他们新款水基切削液性能全面超越油基，我直接怼回去：你拿它滚齿给我看看？滚齿这种剧烈摩擦，水基的极压润滑根本顶不住，刀花都出不来。油基切削液，尤其是含硫、氯极压添加剂的，在难加工材料比如钛合金、高温合金面前，那是真爷。但油基缺点也明显：冒烟、着火风险、贵、难清洗。水基呢，环保、便宜、冷却好，就是容易坏、维护麻烦。所以我一般建议：重负荷、难加工、低速，用油基；高速、大批量、一般材质，用水基。但也不是绝对，我现在高速铣削也用微量润滑（MQL），那玩意儿喷出来就跟雾一样，加工完工件基本是干的，简直爽。💡 不过那得机床配合，不是所有设备都能上。

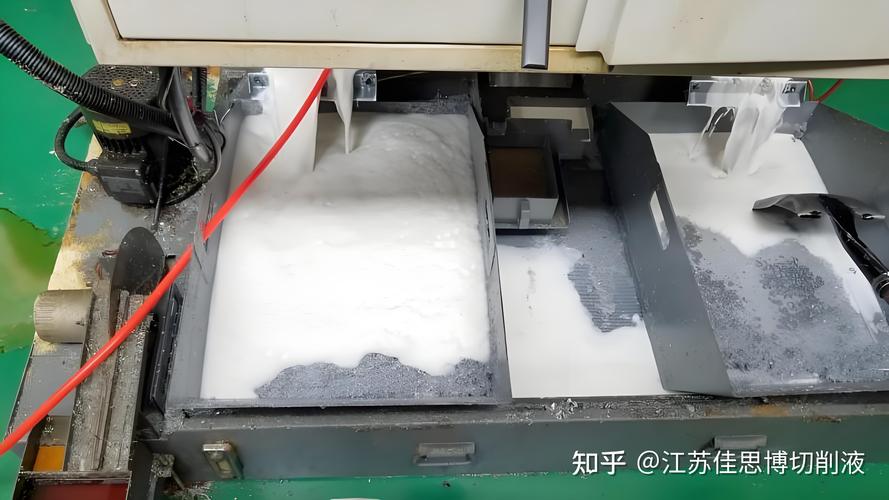

问：切削液泡沫太多，怎么快速消泡？
答：泡沫多一般是液位太低、泵吸入空气，或者浓度太高、水质太软。临时救急，赶紧加消泡剂，但消泡剂加多了会堵喷嘴、影响冷却，所以得慢慢滴入，并且一边搅拌。长期看，还是得治本：检查液槽设计，避免瀑布式回流，加挡板；使用去离子水或适当提高水的硬度；控制切削液浓度。有次我急眼了，直接倒了半瓶二甲基硅油，泡沫是消了，结果工件表面全是针眼大小的坑，怀疑是硅油残留影响了涂装。后来才知道，非硅类消泡剂更安全些。所以啊，别乱来。
还有过滤，这又是一个大坑。很多厂子就是简单沉淀槽，切屑很容易就混进液箱，堵泵、划伤工件、滋生细菌。我现在至少要用两级过滤：磁辊分离器加袋式过滤器，有条件的上离心过滤。虽然前期投入大，但切削液寿命延长一倍，刀具损耗降低，加工质量稳定，四舍五入等于白赚。
最后吐槽一下，现在好多所谓的“绿色”切削液，说是生物降解，结果用起来锈得一塌糊涂。难道是我配方没调好？后来发现，所谓的生物基，润滑性有余，防锈性不足，尤其对付铸铁，得额外加防锈剂。所以别轻信宣传，自己做了防锈试验再说。我一般找一块铸铁，滴上切削液，放在潮湿环境下看多久生锈，简单粗暴，但管用。
切削液这玩意儿，说小也小，就是桶液体；说大也大，能决定你加工成本和质量。别等出了问题再后悔，平时多花点时间维护，比啥都强。不然呢，就像我当初一样，被一锅臭水熏到怀疑人生。行了，今天先聊到这儿，回车间看浓度去了。
