干了十几年设备维修，最怕听到的一句话就是——“不就是密封胶嘛，涂上就行了。”每次听到这话，我都想骂人。真的。密封胶要是那么简单，我至于半夜被叫起来处理漏油？
今天不吐不快，聊聊密封胶这些年的血泪教训。⚠️
1. 密封胶不是“万能胶”，别指望一款胶解决所有问题
市面上的密封胶五花八门，硅酮、厌氧、改性硅烷、聚氨酯…说实话，很多采购、甚至工程师自己都搞不清。我最烦那种拿着广告册来问我：“这个号称耐500度、耐油耐压，能用不？” 看广告…你咋不看疗效呢？
选胶第一步，搞懂分类。 简单粗暴地说：硅酮胶（尤其是酸性）——怕油、会腐蚀铜，但在平面密封上柔韧性好；厌氧胶——间隙填充能力强，但只能用于金属表面、需要厌氧环境；聚氨酯胶——强度高耐磨，但耐温性差；改性硅烷——综合性能不错，但贵。每一种都有它的脾气。

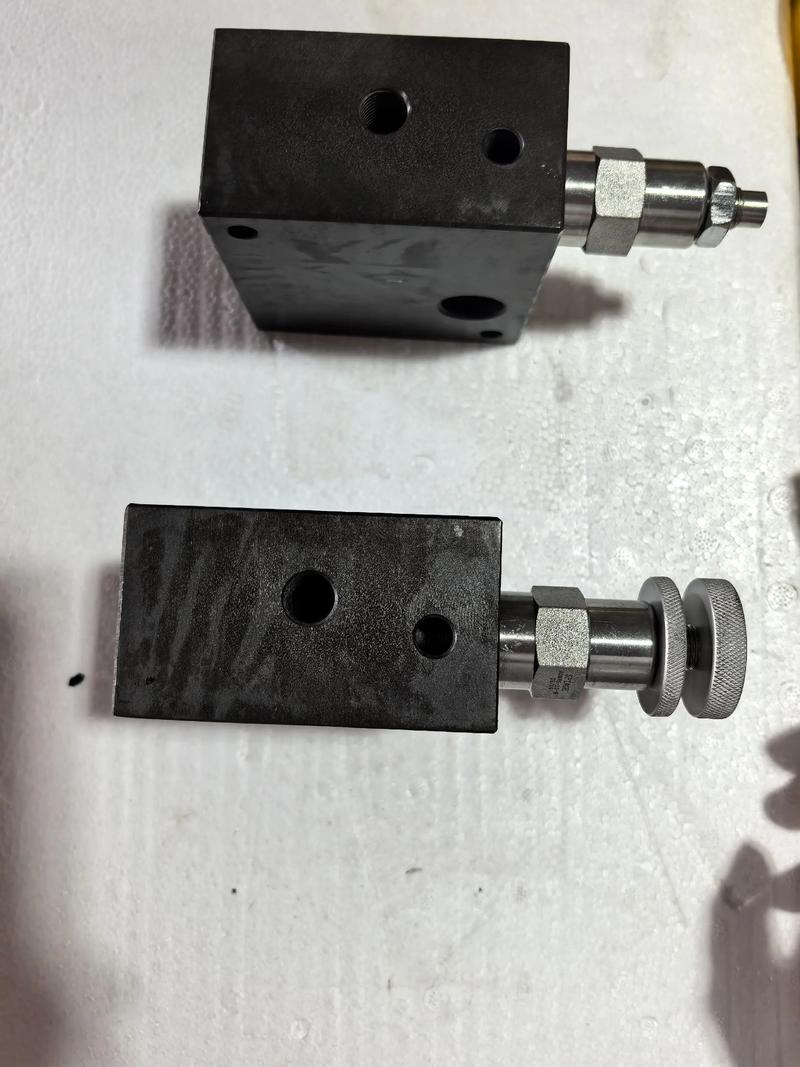

问： “我们的液压系统，接合面经常渗油，用硅酮密封胶堵不住，为啥？”
答： 这个案例太典型了。液压油对普通硅酮胶有溶胀性，而且液压系统工作时压力脉动大，硅酮胶本身蠕变也大，时间一长就出现缝隙。正确做法？换成厌氧型平面密封胶，比如乐泰518之类的，专门针对刚性法兰、耐油耐高压。别忘了，表面必须清洁，不能有油——我知道这在实际操作中很难，但没办法，这就是关键。❗
2. 施工工艺：成败往往就在那几分钟
选对了胶，别高兴太早。施工不规范，密封胶死得更快。说几个常见错误，大家自己对号入座。
第一，表面处理。多少工人觉得拿抹布擦一擦就行了？油污、锈迹、水汽…这些是密封胶的毒药。必须用专用清洗剂，比如丙酮、乙酸乙酯，而且清洗后要尽快涂胶，免得二次污染。我曾经见过一个现场，刚用酒精擦完，工人转身就去抽烟，回来又用脏手套摸接合面——当时我就崩了。🤬
第二，涂胶手法。平面密封不是越多越好。厌氧胶，涂成连续的闭环，不要弄进油道；硅酮胶，连续胶条，直径根据间隙来定，别太厚。尤其是小间隙，胶层太厚反而固化不完全，中间永远是软的。还有，法兰面螺栓孔周围要特别涂一圈，否则螺纹孔渗漏你都不知道。
第三，固化时间。这点被忽视得最严重。厌氧胶需要隔绝空气，扭紧后至少15分钟初步固化，24小时才能全强度。有些急性子，胶一涂，螺栓一紧，马上打压试机——不漏才怪。硅酮胶更是如此，靠湿气固化，表干都要半小时，完全固化得几天。生产催得再急，该等还得等。否则就是返工，更浪费时间。😑
问： “我们用了改性硅烷密封胶，粘接铝板，为什么固化后强度不够，手都能撕开？”
答： 这个问题很典型。改性硅烷胶对基材表面活性要求高。铝板表面可能有氧化层，或者脱模剂残留。建议用80目砂纸打磨一下，再用异丙醇擦拭，然后立即涂胶。另外，环境湿度太低也会导致固化缓慢、交联度不够。冬季车间如果湿度低于30%，最好人工加湿，或者选用低温快固型产品。💡
3. 特殊工况：高温、化学品、振动…怎么破？
说起来都是泪。有次高温蒸汽管道法兰漏气，用了号称耐温350度的硅酮胶，结果一周就变脆开裂。后来发现——胶耐350度是静态热空气，可我们的工况是蒸汽冲刷、温度冷热交替，热冲击直接让胶崩了。后来换成金属O型圈加石墨密封剂才解决。所以，不能只看参数表，要理解工况背后的机理。
化学品接触，更麻烦。比如甲醇、苯类溶剂，什么胶都怕。这种情况下，氟硅胶可能是最后的救命稻草，但就是贵得离谱。或者干脆改密封结构，用金属垫片。有时候，放弃胶，也是一种智慧。
振动环境，比如发动机缸体、齿轮箱，密封胶的韧性至关重要。刚性太强的胶会被振裂。厌氧胶固化后是硬膜，柔韧性差，这时候可能需要聚氨酯或改性硅烷的弹性体。不过注意，聚氨酯不耐150度以上高温，发动机某些部位不适用。选胶就是权衡。
4. 最后啰嗦几句：别省小钱，丢大钱
密封胶本身不值几个钱，但一旦泄漏导致的停机、维修、甚至安全事故，代价就大了。我见过一个化工企业，因为配管用错了密封胶，导致酸碱泄漏，腐蚀了下面的电缆桥架，损失几十万。采购省了那几百块胶钱，最后哭都哭不出来。
所以，建立密封胶选用规范，别让工人随手拿。规定每个工位用什么胶，怎么处理，固化时间多长。还有，密封胶有保质期，别囤货，别用过期的——厌氧胶过期就不固化，硅酮胶过期挤出性差。这都是坑。✅
好了，今天吐槽这么多。希望对你有用…算了，这话太AI，应该说：要是你也在设备一线，一定懂我说的这些。保重！🛠️
