2026-07-20 00:43:03 作者：网编
分类：文章
上周去一个做新能源电池 pack 的客户那儿，技术总工老李拉着我抱怨：“焊接变形太烦了，焊缝还容易腐蚀，你们有没有什么一招鲜的解决方案？” 我还没开口，他旁边的产线班长小声嘀咕了一句：“要不……试试上次那个胶？” 老李愣了一下，然后眼睛突然亮了。对，就是工业胶粘剂。说实话，在很多场景下，它比螺栓和焊缝靠谱得多。
黏住的不只是零件，是工程师的头发
先泼个冷水——工业胶粘剂不是万能胶。别指望买一桶回来就能把所有东西粘在一起。我见过最离谱的一次，有人拿瞬干胶去粘减速机的齿轮箱结合面，说这样就不用垫片了……结果漏油漏得比不用胶还狠。但反过来，用得对，它能让你省掉一整套加工工序。比如大型法兰密封，以前必须精铣端面，现在涂一层厌氧胶，粗糙度 Ra 12.5 都能完美密封——成本直接砍半，工期压缩 60%，这事儿发生在山东一家泵厂，老板乐得给我连发三条语音。
厌氧胶在泵体法兰密封上的应用特写
不过话又说回来，选型才是核心。市面上工业胶粘剂分几大类：环氧树脂（EP）、丙烯酸酯（AC）、聚氨酯（PU）、厌氧胶、氰基丙烯酸酯（瞬干胶）、有机硅等等。每一类都是一个小宇宙。最近在新能源行业特别火的导热结构胶，就是环氧体系里面加改性填料，既粘又散热，给电池模组灌封，一条产线能省掉几十个螺栓和导热垫片。但环氧有个毛病：脆。温度一循环，有些配方就开裂。后来有个德国品牌搞了个柔韧型环氧，断裂伸长率能做到 5%，贵是真贵，一公斤快两千，但用在不差钱的高铁牵引电机上，妥妥的。
QA：你最想问又不敢问的
问：工业胶粘剂到底能不能替代焊接？强度够吗？
答：看工况。单论剪切强度，某些丙烯酸酯胶能到 30 MPa 以上，比一些铝合金的母材强度还猛。但胶粘怕剥离、怕不均匀扯离，这是力学上的天性。所以设计接头的第一原则：让胶层受剪、受压，别拉也别撕。汽车覆盖件现在大面积用折边胶代替点焊，光奔驰 C 级车身上就有超过 200 米的胶线，那玩意儿结合焊接一起用，叫 “胶焊”，既密封又增强，NVH 提升一个档次。纯胶接在重载动载领域还得慎重，但静态或微动场景，放心大胆用。
问：耐温性能怎么样？会不会过两年就老化脱胶？
答：又是一个经典误解。合格的耐高温环氧可以在 230℃ 长期工作，短期冲到 300℃ 没问题。老化主要怕紫外线、湿热和盐雾，但只要选对胶和表面处理（比如阳极氧化加底涂），户外二十年是常态。风车叶片那种恶劣环境，全靠结构胶粘接，寿命要求 25 年，你见哪个叶片飞了吗？当然，前提是别贪便宜买到劣质货，我见过一个小厂用十几块一管的“工业强力胶”粘烘箱门，三个月就脆成渣，差点烫伤人。

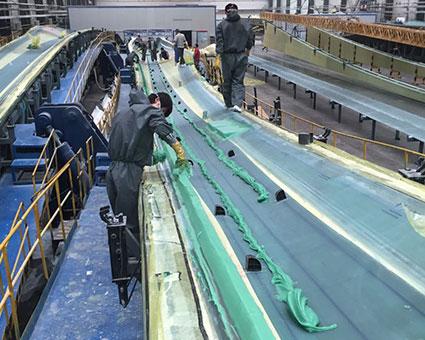

风力发电机叶片合模粘接现场，施胶设备
选胶就像选伴侣：没有最好，只有最合适
很多工程师一上来就问：“你们最牛逼的胶是啥？” 一听就是外行。关键看需求：你要强度还是韧性？要不要导电导热？固化时间是快好还是慢好？有没有低气味、环保要求？我习惯先列个清单，把工况条件一条条列出来，然后先排除绝对不行的。比如有铜离子敏感的，就别选厌氧；有耐水要求的，可别用瞬干胶泡水里。对了，这里有个💡血泪教训：一定要做小样验证！实验室数据和实际产线差着十万八千里。有个做光学镜头的客户，用了款 UV 胶，试验室强度贼高，一上生产因为灯管老化实际能量不够，全批报废。后来装了能量计实时监控，才把良率拉回来。
另外，工艺窗口极重要。双组份的环氧，混合精度、脱泡、适用期，每个环节都是坑。前阵子帮一个电子厂处理问题，他们用的 AB 胶手动搅拌，结果混了气泡，固化后绝缘强度直接掉一个数量级——其实换个静态混合管就解决的事，花了八万块交学费。✅建议：但凡批量生产，能用设备就别靠人工。
最后聊聊趋势。环保压力下，无溶剂、水性胶的呼声越来越高，尤其是轨交和汽车内饰，低VOC快成硬指标了。还有热熔 PUR，初粘强又开放时间可调，在家具封边里已经普及，现在正往汽车座椅、顶棚渗透。不过！千万别盲目追新，稳定压倒一切。我至今记得某头部代工厂被一款新型低温固化胶坑了——固化剂批次敏感性太高，冬天夏天性能波动巨大，产线停了两天，损失七位数。所以，对工业胶粘剂，我永远持“先进但保守”的态度：技术可以最前沿，验证流程必须最老套。
话说回来，老李的电池 pack 最后用了聚氨酯改性环氧，结合 C 型卡扣和少量铆钉，振动测试轻松过关，重量还降了 5%。验收那天他拍着我肩膀说：“这玩意儿，真应该早点用。” 我心想，你不早点问。就这样吧，上面这些唠叨，能帮一个是一个。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：工业胶粘剂：那个被你严重低估的“连接魔术师”
文章链接：https://m.zystgy.cn/a/55246
