二氧化碳：焊接车间的隐形功臣？未必！-中远盛泰工业

说起来，二氧化碳这玩意儿，名声真不咋地。全球变暖的锅它背了快一半，政客天天喊着要减排，对吧？可一到工业现场——尤其是焊接车间——它简直是个离不开的“二皮脸”。便宜、量大、随叫随到。但你要是真以为它完美无缺，那可就太天真了。

保护气？先看看它怎么“保护”的

在熔化极气体保护焊（GMAW）里，二氧化碳是实打实的主力。纯二氧化碳或者混合气，从焊枪喷嘴喷出来，把电弧和熔池裹住，挤走空气。没它，焊缝立马氧化，全是气孔。原理不复杂，但实操起来……哼，全是坑。先说好处吧：成本低得离谱。一瓶40升的钢瓶气，几十块钱，比氩气便宜十倍不止。对于干钢结构、船舶这种大厚板、长焊缝的活儿，用氩气？老板能骂到你怀疑人生。而且焊接速度快，熔深大，尤其适合平焊和角焊。

可问题来了——飞溅！纯二氧化碳焊接时的飞溅，像放烟花似的，噼里啪啦，焊完清渣能清到崩溃。焊缝成型也难看，波纹粗，鱼鳞纹？想太多了。这还不算，电弧稳定性差，新手控制不好，一会短路过渡一会儿大滴过渡，手忙脚乱。 我当年第一次用纯CO₂焊汽车大梁，飞溅把工装烤得全是小疙瘩，磨光机打半天。后来被师傅骂惨了——这种材料，壁厚才2毫米，用纯CO₂？妥妥烧穿。所以啊，别被“万能保护气”的说法忽悠了。

问：纯二氧化碳焊接到底靠不靠谱？

问：纯二氧化碳焊接到底靠不靠谱？网上总有人说便宜又好用，可我用着总出问题。答：靠不靠谱分场景。大厚板、不在乎外观、追求熔深和速度的场合，它简直神器。但薄板、不锈钢、铝合金？趁早换混合气。纯CO₂的弱点：氧化性强，合金元素烧损多，焊缝冲击韧性上不去；而且只能实现短路过渡和颗粒过渡，没法做稳定的喷射过渡。所以做压力容器、管道焊接，标准往往明文禁止纯CO₂。不过话说回来，如果你焊的只是普通低碳钢，而且不要求做射线探伤，那混点氩气进去能省心很多。

混合气：花钱买舒服

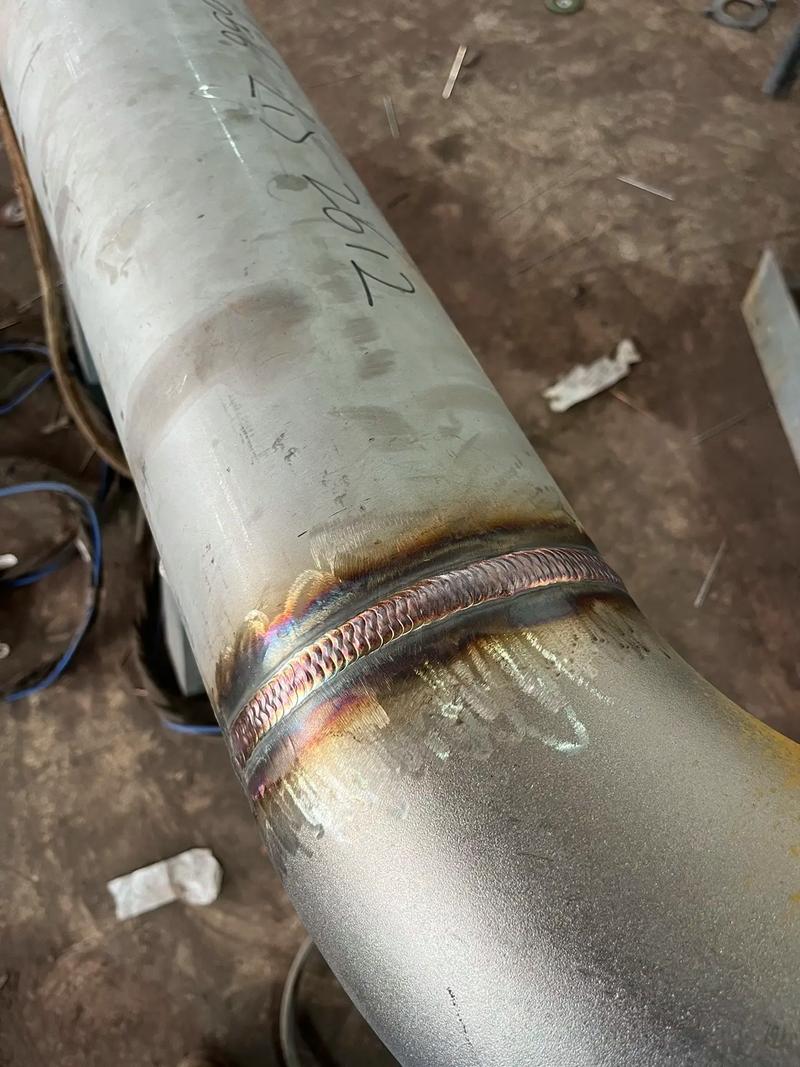

现在最流行的就是氩气+二氧化碳的混合气。80%Ar+20%CO₂是经典款，弧稳，飞溅少，成型漂亮，还能实现喷射过渡，焊接效率直接上一个台阶。要是做短路过渡的薄板，可以用90%Ar+10%CO₂，甚至95%Ar+5%CO₂，热输入低，变形小。不过价格嘛——比纯CO₂贵一大截。有一次我用氩弧焊改混合气做不锈钢管，飞溅几乎为零，那焊缝银白光亮，成就感爆棚！但财务一看气瓶账单……脸都绿了。

所以这又是一个平衡的艺术。别信那些“最佳比例”的鬼话，一切看材质、焊接位置、质量要求和经济指标。有时候，为了过工艺评定，不得不加氦气、加氧气，成本再高也得认。

问：使用二氧化碳气瓶，有哪些安全方面的细节容易忽略？

问：使用二氧化碳气瓶，有哪些安全方面的细节容易忽略？好几次换气时接口结霜，吓我一跳。答：结霜太正常了！液态CO₂气化吸热，瓶阀和减压器温度能降到零下几十度，皮肤碰上准冻伤。一定戴棉手套，别徒手摸。还有三点必须牢记：第一，气瓶必须立放，防链条固定，因为倾倒可能导致液态CO₂喷出，直接冻裂管路。第二，减压阀要用带加热功能的，或者至少选择能防冻堵的型号，否则流量忽大忽小，气体保护失效你都不知道。第三，存放区要通风，CO₂比空气重，泄漏会沉积在低洼处，有窒息风险。见过工人在地坑里卸气瓶差点出事，冷汗直接下来了。另外，二氧化碳对橡胶密封圈有溶胀性，瓶阀密封件要定期检查，微漏很常见，一瓶气慢慢放空，浪费钱还危险。

不止焊接：CO₂在工厂里的其他角色

这货在机械制造里可不是只有保护气一条出路。干冰清洗——用-78.5℃的固态二氧化碳颗粒高速喷射，清理模具、除漆、去油污，环保还没二次污染。汽车制造厂用它清洗轮胎模具，精密铸造厂清理型芯，简直绝了。不过那噪音……耳塞必备，否则半小时脑袋嗡嗡响。还有用作激光切割辅助气体。比起氮气，用氧气切割碳钢速度快，但切面发黑，有氧化层。用CO₂？它本身不助燃，但在高温下会分解成氧气和一氧化碳，能提供一定氧化反应热，切割速度介于氧气和氮气之间，成本更低。中薄板碳钢切割，有些工厂爱用它凑合。最冷门但有意思的——超临界二氧化碳冷却。在高速切削钛合金、镍基高温合金时，二氧化碳喷到切削点，瞬间制冷，比传统冷却液环保得多，而且不会像干切削那样烧刀。刀具寿命翻倍不止，切屑也不黏刀。可惜设备投入高，普及还得等。行了，就说这么多。下次去车间，看见那些灰不溜秋的CO₂钢瓶，别光想着温室效应。这玩意儿在工业里头，还真是个让人又爱又恨的角色。干活去了。

二氧化碳：焊接车间的隐形功臣？未必！

保护气？先看看它怎么“保护”的

问：纯二氧化碳焊接到底靠不靠谱？

混合气：花钱买舒服

问：使用二氧化碳气瓶，有哪些安全方面的细节容易忽略？

不止焊接：CO₂在工厂里的其他角色

文章目录

最新文章

热门标签
