干这行快二十年，见过太多把百万订单喷成废品的惨案。上个月老李的产线又出幺蛾子——整批钣金件流挂得一塌糊涂，客户当场翻脸。他蹲在车间门口抽烟，闷声说：『工业喷漆这玩意儿，细节里全是魔鬼。』
流挂：新手也绕不过的坎
说实话，流挂太常见了。有时候就是手多抖了半秒，或者趁质检员转身调快了两秒节拍，垂直面立马挂出一条泪痕。其实根源就那几样：涂料粘度太低、喷枪距离太近、走枪速度像老太太过马路——但道理都懂，量产时还是防不胜防。尤其现在环保漆的流动性强，粘度控制稍微松懈就中招。记得去年试一批高固份涂料，工艺组没重新标定稀释比例，结果整线报废，损失够买辆好车。
解决办法？先别急着骂操作工。把搅拌监控记录翻出来，看看是不是泵送系统混进杂质导致粘度波动。再测测喷房温湿度——超过85%湿度时，水性漆闪干时间必须拉长，否则厚膜区溶剂滞留，重力一来就淌。✅ 我的经验是：即便有自动喷涂机，每班也要用流挂试验板校准三回，别信屏幕上那几个数字。
针孔：那个让你半夜惊醒的词
比流挂更恶心的是针孔。表面看着光鲜，强光手电一打，密密麻麻的微孔像皮肤上的粗大毛孔。这种缺陷往往要到面漆烘干后才暴露，返工代价极大。起因多半是底材处理不当——油污、水汽、粉尘没清干净；或者涂层太厚，表层先固化把溶剂封在底下，最后顶破漆膜。还有种情况：压缩空气管路里的水和油直接喷到工件上啦！没人定期排放过滤器的装配线，不出三个月准出这问题。
我们吃过最大的亏在铸件喷漆。铸件疏松多孔，预热不够或脱气不足，内层空气加热膨胀，漆面全是火山口。后来强制要求铸件进喷房前必须在150℃烘烤2小时，再也没爆过针孔投诉。❗ 重点提醒：千万别为了赶工期省掉预烘工序，否则你会在客户现场被骂得抬不起头。
附着力不良：涂层脱落的噩梦
漆膜一片片剥落，那感觉像被人当众抽耳光。检测附着力最常用划格法，但很多工厂只对首件做，量产中根本不抽检。等装配线上才发现，拆解、打磨、重喷的成本够买新的。根因几乎都指向表面预处理：磷化膜太薄、除锈不彻底、甚至脱脂剂失效后还在用。手动喷砂的厂更要小心——工人累了就不认真，隐蔽部位打毛不到位。
还有个容易被忽略的因素：固化温度和时间不足。低温快干漆的窗口很窄，炉温偏低5℃，交联反应就不完全，耐候性直接打对折。我都是每周拿炉温追踪仪跑一遍曲线，别信温控表的读数。💡 小贴士：在工件上贴几条变色测温贴纸，简单却可靠。
问：怎么快速判断喷漆厚度是否达标？
答：带块校准过的湿膜规，喷完立即测量，比干膜测厚仪更实时。对于形状复杂件，推荐用涡流探头找至少6个点取均值——单点数据没统计意义。另外教你们一招：取一段废管材喷同样参数，烘干后砸开看截面，厚度均匀性一目了然，比仪器更直观。
问：手喷和自动喷涂到底哪种好？

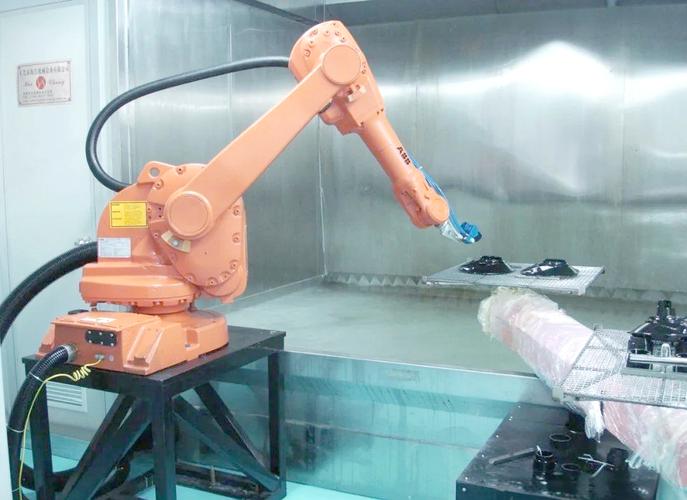

答：没有绝对答案。小批量、异形件手喷灵活性甩自动线几条街，但一致性看师傅心情。大批量标准件肯定上机器人，重复定位精度0.1mm，但机器人不会察觉喷嘴轻微堵塞造成的扇面畸变——所以每4小时必须人工复核膜厚。我见过聪明的产线用AA（自动+人工），机器人喷完主要面，人补边角和死角，缺陷率降了七成。
橘皮与起泡：被轻视的颜值杀手

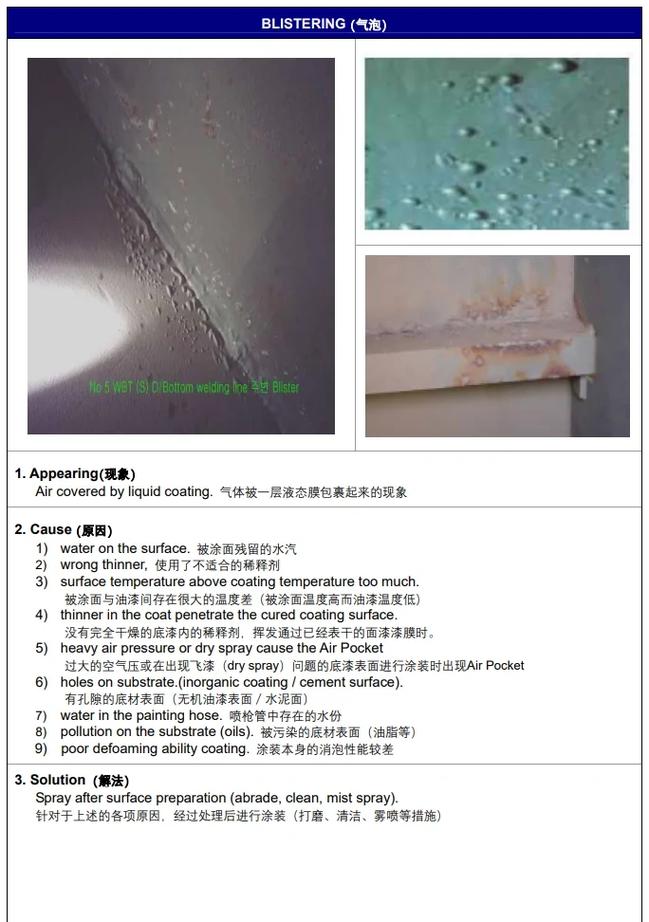

橘皮就是漆面像橘子皮一样起皱，通常因为稀释剂挥发太快、出漆量过大或喷涂压力不足。很多涂装工总觉得“加点稀料好喷”，结果挥发时表面张力把漆膜扯成一波波皱纹。起泡更烦，它在漆层内部形成气泡，一搓就破，根子通常在潮湿基材或底层返潮。有次我们在沿海地区给储罐做外防腐，盐雾天没关车间门，面漆下全是气泡，业主方拿着强光灯一个个敲，那场景永生难忘……
控制手段：强制施用数据表上的稀释比例，用计时器限制搅拌时间防止溶剂挥发过快。起泡的治本方法是改善环境控制和基材干燥，必要时加点慢干稀释剂让气泡有充分时间逸出。哦对了，环氧类涂料对湿度尤其敏感，超过75%RH就停喷，别跟自己过不去。
说穿了，工业喷漆靠的是一整套系统工程。从脱脂、水洗、磷化到调漆、喷涂、固化，哪个环节掉链子都是灾难。别轻信仪器，多动手去摸去看；别迷信师父经验，把参数记录成文。这些年我最大的感悟：在涂装线，任何侥幸心理最后都会变成索赔单上的数字。
