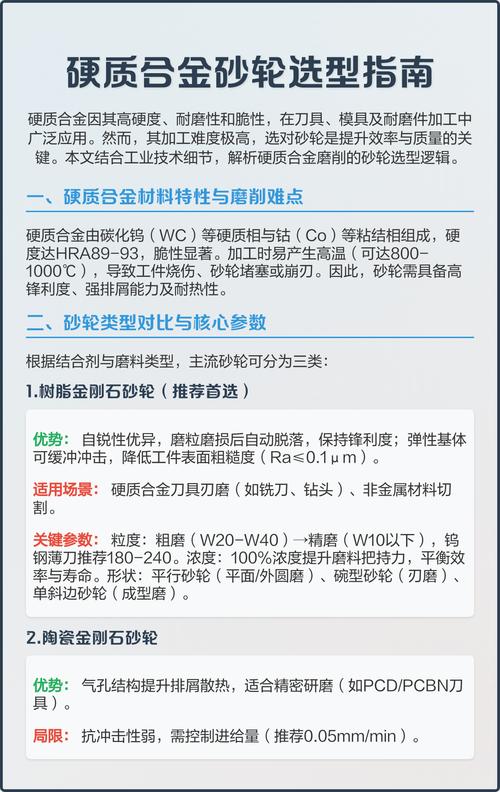

砂轮材质选择的核心逻辑
问：树脂结合剂和陶瓷结合剂，到底怎么选？
答：一句话：需要锋利度、怕烧伤，用树脂；追求寿命尺寸稳定性，上陶瓷。树脂砂轮弹性好，磨削力小，精加工表面光洁，但不太耐高温。陶瓷砂轮刚性好，能磨出高精度，但容易发热，得注意冷却。有些师傅混着用，粗磨陶瓷，精磨树脂，聪明。
粒度和硬度的微妙平衡
粒度这事儿，新手常翻车。粗粒度（比如36#）下料快，表面粗糙；细粒度（120#以上）拿来精磨。但你得看工件材质，软材料用粗粒度容易堵，反而要用细的？不对——软材可用粗粒度，因为磨粒不易钝化；硬材得用细粒度，因为硬材把磨粒磨钝得快，细粒度单位面积切削点多，保持锋利。听着绕，其实就是材质越硬，粒度越要细的原则。当然也有例外，比如磨铝，软发黏，就得用超粗粒度加特殊气孔，不然几下就糊死。硬度更是个坑。砂轮的“硬度”不是指磨料硬度，而是结合剂把持磨粒的牢固程度。磨硬工件，要用软砂轮，让磨粒及时脱落自锐；磨软工件，用硬砂轮，因为磨粒不易钝，不用频繁脱落。新手常选错，以为硬工件得硬砂轮，结果磨不动还烧伤。记住：硬材配软砂轮，软材配硬砂轮，这口诀救过我几次命。
答：现场听声儿。尖锐的啸叫，可能太硬，磨粒不脱落；沉闷的嗡嗡声，可能太软，砂轮消耗快。最好还是看切屑，火花少且粗，切屑发蓝，八成是硬度高了，工件发热。有条件就用测硬度笔，K,L,M是常见级别，我一般磨淬火钢用L，调质钢用K，灰铸铁直接上J。
实际应用中的槽点与技巧
说真的，厂家给的参数都是理想状态，车间里湿度、机床振动、操作工习惯，全影响效果。有一回磨长轴，两端椭圆超差，查了一上午，最后发现顶尖孔里有飞刺，砂轮背了锅。工业砂轮的使用，是个系统工程——冷却液流量不够，立马烧伤；夹紧力不均，砂轮不平衡，振纹就出来了。我还踩过一坑：存放。树脂砂轮有保质期，放久了会吸潮，强度下降。对了，砂轮必须轻拿轻放，安装前做静平衡，这是个细活，很多小厂根本不重视，一出事就是大事故。❗安全方面千万别图省事。
💡一个提升效率的窍门：磨削不锈钢时，用陶瓷结合剂CBN砂轮，线速度提到60m/s，配合高压冷却，效率能翻倍，表面质量还高。当然，投入大，看订单量是否划得来。不过一旦用上，就回不去了。
修整与维护：砂轮的“二次生命”
砂轮用钝了，别扔！修整一下又能接着战。金刚石笔是常规武器，但修整器角度和进给量有讲究。我习惯用单点金刚石笔，倾斜5-15度，避开中心，这样修出的砂轮锋利且面平。要是批量大，上旋转金刚石滚轮，修整速度快，形状精度高，就是成本——啧啧。还有种情况：砂轮被黏屑堵了，俗称“糊脸”。可以用碳化硅修整块手工清理，或者超声清洗（实验室玩法）。严重堵塞的，直接报废也别硬用，浪费工时还毁工件。
问：发现砂轮有裂纹，还能继续用吗？
答：绝对不行！哪怕头发丝细的纹路，在离心力下都可能爆裂。必须更换。安装前肉眼检查，再拿木槌轻敲，清脆声代表完好，哑声说明有内伤。性命攸关，别侥幸！
归根到底，工业砂轮不是快消品，是核心工艺装备。选型时多想几步，能省下大把试错成本。别被参数表忽悠，多和车间师傅聊聊，他们手里的土办法，有时比说明书管用十倍。
