干磨床这行十几年，说实话，我见过太多人一遇到精度不行就骂机床垃圾。但很多时候，问题压根儿不在机床本身。你加工出来的工件表面有振纹、有烧伤，或者尺寸忽大忽小，先别急着甩锅给设备——磨削是一个系统工程，任何一个环节掉链子，最后都是精度来背锅。
今天我就从几个最容易被人忽略的细节说起。
砂轮的选择和存储，比你想的更重要
很多车间买砂轮的时候只看价格。然后呢？然后就是无穷无尽的修整、调试，最后还抱怨砂轮不耐用。砂轮的硬度、粒度、组织号，甚至结合剂类型，都得根据你的工件材质和磨削方式来定。你要是拿个陶瓷结合剂砂轮去磨不锈钢，那就是找虐。工件烧伤、砂轮堵塞，最后你还得怪砂轮质量不行。
还有存储。砂轮不是铁疙瘩，它怕潮、怕晒、怕磕碰。我见过有车间把砂轮直接扔在窗边，日晒雨淋。这种砂轮你装上机床，动平衡肯定过不了，用起来跳动大，磨出来表面全是螺旋纹。你说是机床精度不够，我说是你们自己把砂轮放坏了。

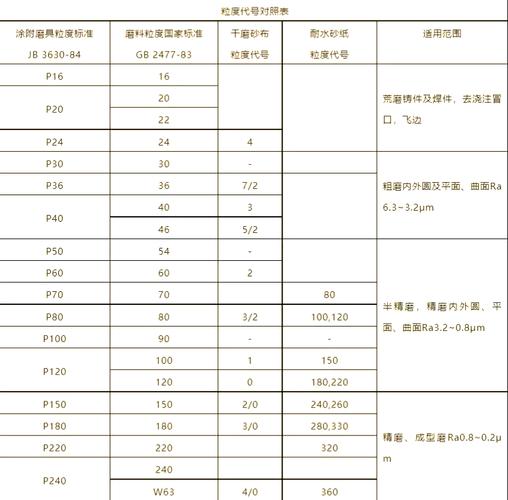

所以，选砂轮之前，先搞清楚你的磨削工况。粗磨用大粒度，精磨用细粒度，软材料用硬砂轮，硬材料用软砂轮。别嫌麻烦，这比你换台机床来得快。
动平衡是磨床的命门，可惜很多人不当回事
砂轮装上去之后，必须做动平衡。你说你的磨床是进口的高端货，出厂时精度0.001mm，那又怎样？砂轮一转起来，如果不平衡，离心力那可是跟转速的平方成正比。6000转的时候，哪怕只有1克的不平衡量，产生的等效振动力也很可怕。
我见过一个客户，加工出来的工件表面全是波纹，怎么调整参数都没用，最后发现是砂轮法兰上粘了一块铁屑。就这一小块铁屑，让整台机床的加工精度直接崩了。所以，做动平衡之前，先把法兰、砂轮端面、锥孔都擦干净，然后用动平衡仪调。别光靠手感，装上去转两下就完事。
顺便说一句，如果你磨的是精密零件，强烈建议用自动动平衡装置。这钱不能省。
砂轮修整，你有认真对待吗？
砂轮磨着磨着就会钝，形状也会变。如果你还在用金刚石笔随便刮两下就算修整，那出来的精度只能靠运气。修整的深度、进给速度、修整次数，全都要根据砂轮的粒度和磨削要求来定。

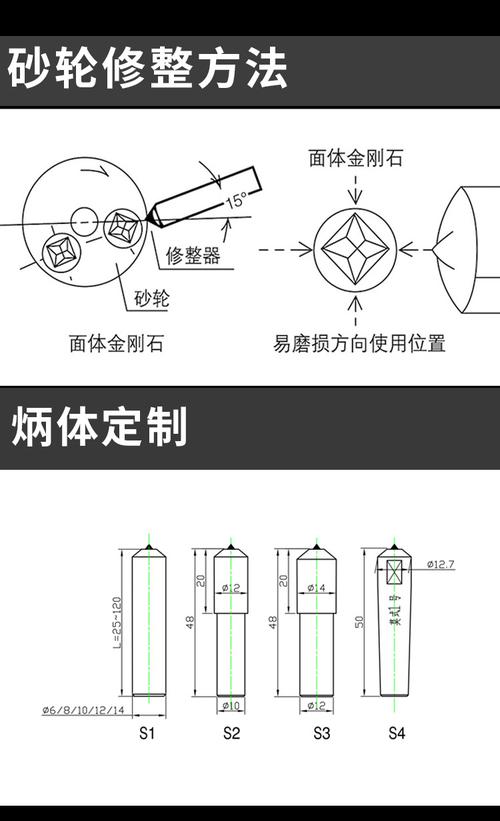

修整笔的安装位置也有讲究。别歪着放，要让金刚石笔与砂轮表面有一个合理的角度。不然笔尖很容易崩碎，修整出来的砂轮表面也不均匀。
还有冷却液。修整的时候一定要有充分的冷却，不然砂轮表面会因为热应力产生微裂纹。这些裂纹你肉眼看不出来，但磨削的时候就会体现在工件表面上。
冷却液——不是只用来降温的
很多人以为冷却液就是防止工件烧坏。其实它还有冲刷铁屑、润滑磨削区域的作用。你要是冷却液浓度不对，或者里面杂质太多，磨削区温度降不下来，工件表面很容易产生磨削烧伤。
特别是磨硬质合金或者高碳钢的时候，冷却液选不好，烧伤几乎是必然的。烧伤层这玩意儿肉眼看不出来，但后续加工的时候，应力释放，零件直接报废。你说是磨床不行，我说是你冷却液该换了。
另外，冷却液的喷头位置也要调整。要对着磨削区喷，而不是对着砂轮外面乱喷。喷嘴离磨削区太远，冷却效果大打折扣。
问题排查，从最简单的地方开始
如果磨出来的工件尺寸不稳定，先别急着调机床参数。我经常跟刚入行的工程师说，一定要按下面这个顺序排查：
- 砂轮——是不是钝了？是不是需要修整？
- 动平衡——砂轮装上后，有没有做动平衡？法兰干净吗？
- 冷却液——浓度对吗？喷嘴位置对吗？
- 导轨——导轨润滑油有没有定期添加？间隙大不大？
- 主轴——主轴轴承有没有磨损？径向跳动有没有超差？
90%的问题都出在前三项上。你非要去折腾伺服驱动器参数，那就南辕北辙了。
问答环节
问：磨床加工时出现螺旋状磨痕，一般是什么原因？
答：最常见的原因是砂轮修整后表面不够平整，或者修整时金刚石笔进给速度太快。另外，砂轮主轴轴向窜动太大也可能导致。先检查修整参数，再看看主轴轴承状态。
问：磨削时产生明显的振动纹，但砂轮和主轴都检查了没问题，还有什么可能？
答：那你得看看机床是否与外界振动源共振。比如附近有没有冲床、大功率风机？还有就是工件装夹是否刚性不足。还有一个隐蔽原因：砂轮罩壳与砂轮间隙不当，引起的空气振动。你试试调整一下砂轮罩的位置。
别迷信“高精度机床”
说到底，磨床是个系统工程。你花大价钱买了台高精度磨床，结果砂轮选错、平衡不做、冷却液一塌糊涂，照样磨不出好东西。反过来，普通磨床，只要你把这些细节都做到位，也能达到相当不错的精度。
我见过某个小作坊，用的还是上世纪九十年代的平面磨床，但人家磨出来的模具零件，精度愣是能稳定在0.005mm以内。没别的，就是每一步都做得仔细，砂轮动平衡每次都做，修整修整到位，冷却液定期换。
所以啊，下次遇到磨床精度问题，先冷静下来，从砂轮开始排查。别一上来就怀疑机床的几何精度。有时候，答案就在你最熟悉的那个环节里。
行了，就说这么多。希望对你有用。
