干这行十几年了，线切割这玩意儿，说简单也简单，说复杂那是真复杂。你别看它整天滋滋滋地走丝，好像没什么技术含量——等你自己上手，就知道根本不是那么回事。
今天不整那些教科书上才有的理论，就聊点实在的。从钼丝到乳化液，从参数到断丝，这些都是我在车间里一个个坑踩出来的经验。
先搞明白：线切割到底在干嘛？

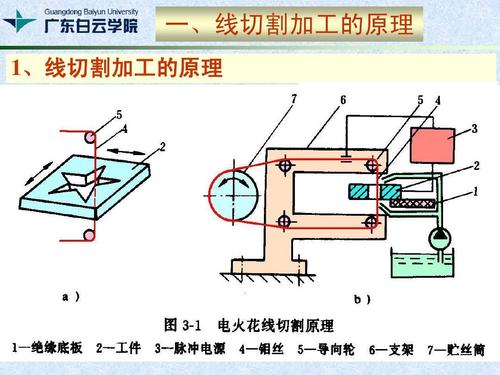

很多新手上来就问：线切割和激光切割哪个快？拜托，这俩完全不是一回事。线切割是用连续移动的钼丝作电极，靠脉冲放电来蚀除金属，属于电加工范畴。它不靠切割力，所以特别适合对付那些高硬度、易变形的工件——比如淬火钢、硬质合金，还有那些极其脆弱的薄壁件。
打个比方，激光切像用大砍刀砍树，线切割就像用细细的针脚慢慢绣花，精度完全不一样。线切割能做到±0.005mm的精度，甚至更高，这点激光很难比。
而且，线切割切出来的表面质量，那是真细腻，一般Ra1.6都不用再抛光。但代价就是慢——慢得让人心焦。你说要切一个A3钢的50mm厚的零件，每小时也就切这么巴掌大一块。但这也没辙，谁让咱要精度呢。
钼丝、乳化液、电参数——三兄弟缺一不可
我见过太多人，一上来就拼命调大电流，觉得这样切得快。结果呢？断丝！然后就开始骂娘。实际上，线切割加工稳定不稳定，关键看这三样的配合。
先说钼丝。现在市面上钼丝质量参差不齐，有的是纯钼，有的是钼镧合金。别贪便宜买那种几块钱一卷的，用起来张力一拉就断，或者切着切着直径就变细了，精度全毁了。建议用进口或大厂的钼丝，贵是贵点，但寿命长，稳定性好。还有，钼丝的直径要跟你要切的精度匹配。切精密小件，0.18mm的丝就够了；粗活大件，0.25mm的丝更耐用。
再说乳化液。很多老铁觉得切削液就是个冷却的——那你就大错特错了。线切割用的是乳化液或工作液，它除了冷却，还要起到排屑和绝缘的作用。浓度不对，太浓了放电不干脆，太稀了铁屑冲不干净，会导致短路。我一般控制在1:15到1:20左右，但也要看具体是什么牌子。对了，乳化液要注意防腐，夏天容易发臭，一臭就影响加工质量。
最后是电参数——脉冲宽度、间隔、电流、电压。这些参数得跟板厚和材质匹配。比如切厚板，脉冲间隔要拉大，让冲液有时间把蚀除物冲走。切薄板，电流可以大一点，但也要防止热变形。
这里插一个QA，因为很多人问：
问：线切割加工时，为什么我的工件表面总是出现黑白相间的条纹？是不是机床坏了？
答：别急着怪机床。这种条纹多半是工作液浓度不对或伺服进给不稳定造成的。先检查乳化液是否变质，再看加工电流是不是在跳动。如果电流波动，可能是钼丝松了，或者导轮磨损了。调紧钼丝，换换导轮，一般就能改善。

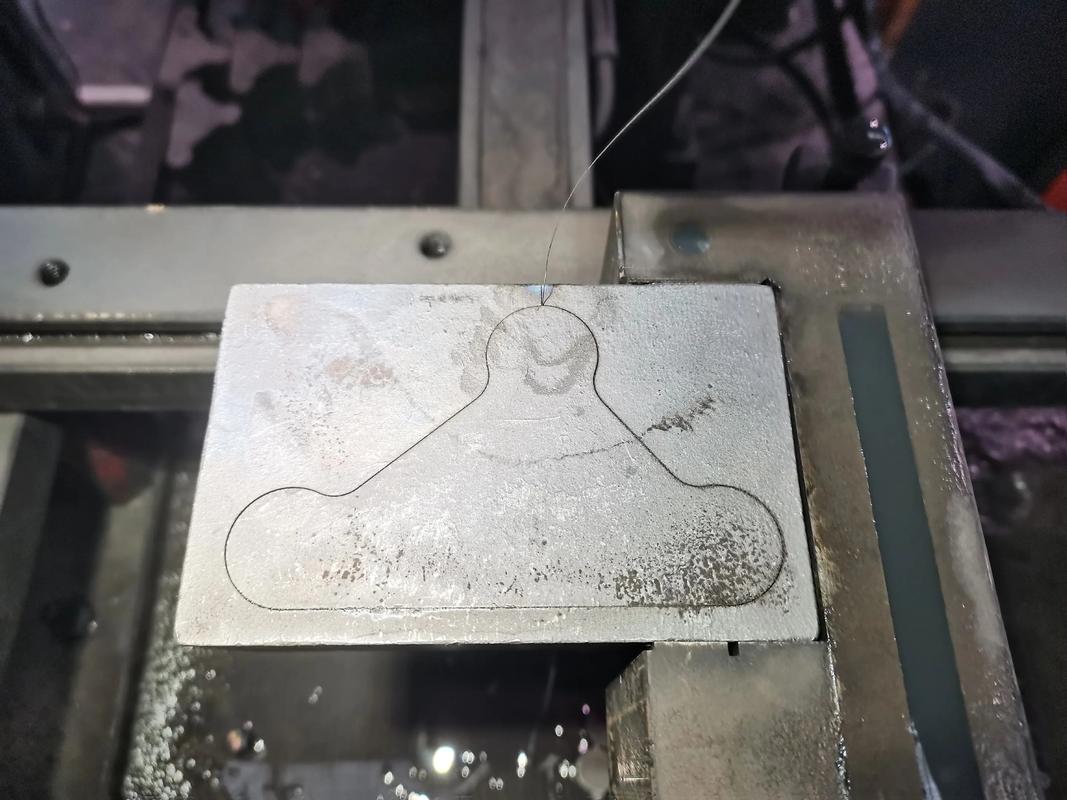

断丝——每一个线切割师傅的噩梦
说到断丝，我都不知道断过多少根了。有时候正切得爽呢，“啪”一声，断了。然后又得重新穿丝，一个多小时白干，那叫一个心烦。
那么断丝的原因有哪些？我总结了一下，最常见的就这几个：
- 钼丝太旧或出现裂纹：用久了自然老化，一般走丝量到一定时间就该换
- 张力不稳定：储丝筒上的丝没排整齐，或者张紧机构有问题
- 电参数开太大：电流太猛，单脉冲能量过高，把丝烧断了
- 冷却冲液不到位：喷嘴堵了，或者工作液流量太小，放电区温度过高
- 工件材料有杂质或硬点：比如钢料里夹砂，直接顶断丝
你会发现，大多数断丝其实是可以避免的。我的习惯是，每次开机前，用张紧规测一下钼丝张力，顺手清理喷嘴，检查导轮的转动是否灵活。这些功夫花个十几分钟，但能给你省下好几个小时。
还有，很多人搞不懂快走丝和慢走丝的区别。快走丝便宜，但精度和表面质量差一些；慢走丝是单向走丝，钼丝只用一次，精度高，但成本也高。如果做模具，要求镜面效果，那就必须上慢走丝了。
这里再插一个QA：
问：快走丝能不能切出慢走丝的精度？我看网上有人晒图确实很亮。
答：能，但是有条件。快走丝想切出高精度，你得把机床的状态调到最佳——导轨间隙、丝杠反向间隙都要调好，钼丝要用新的，张力拉紧，参数也要优化。而且要多次切割（修刀），比如一粗修、二修、三修。这样确实能做到接近慢走丝的表面，但效率很低，成本也上去了。偶尔可以，大批量就不划算了。
精度的关键——装夹和程序，别全赖机床

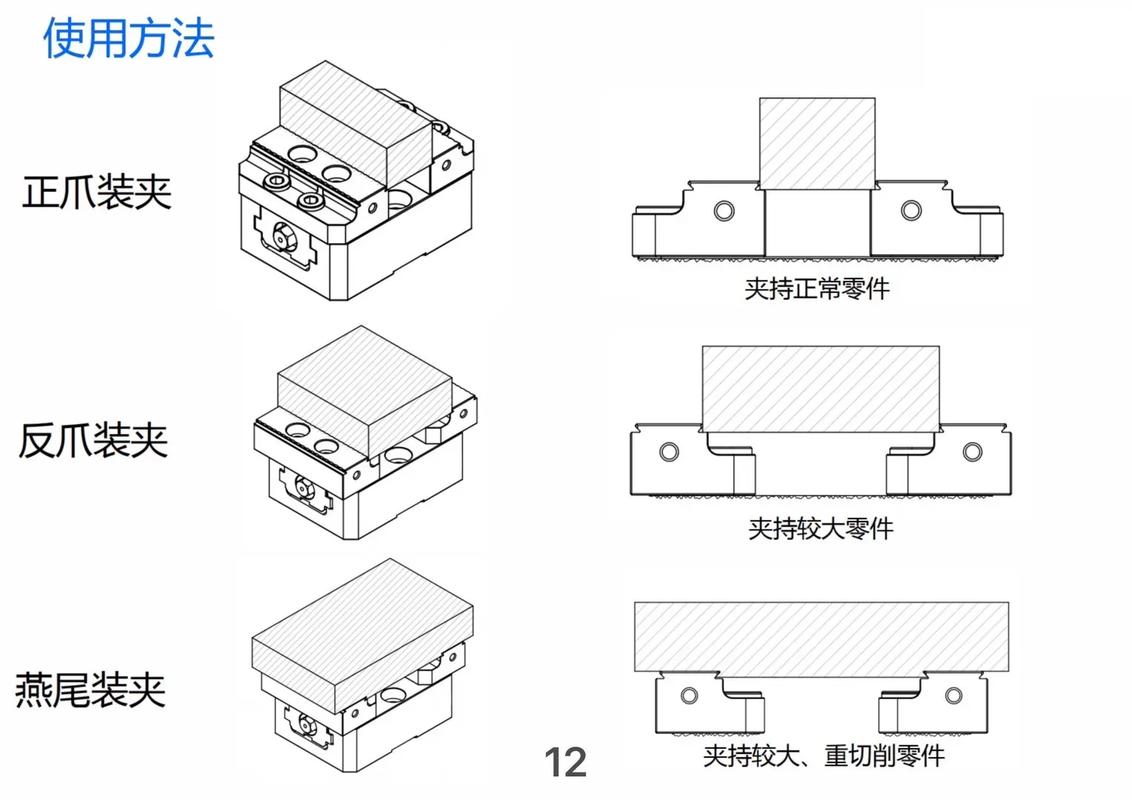

很多人说线切割精度不行，实际上是自己的装夹方式不对。你想想，工件都没固定牢，还在那晃，切出来怎么可能准？尤其是那些薄片件，装夹特别容易变形。我一般用压板加垫铁，还要注意支撑点要对称，别把工件给顶弯了。
还有，编程序的时候，一定要留好穿丝孔的位置。很多新手直接在工作边缘起切，这样切出来的轮廓容易变形。先打一个穿丝孔，再穿丝切入，这样工件受力均匀得多。
还有一个我认为很重要的技巧：关于切入切出的位置。如果你不是切封闭型腔，尽量让切入切出点在轮廓之外，或者用过渡线连接，避免留下刀痕。
又想起一个事：有些人为了赶进度，把电压调高，速度拉满，结果切出来的零件尺寸超差，废了一堆。说实话，线切割这活，就是个急不得的工夫活。你要想干好，就得耐得住性子。
换个角度：线切割未来的路怎么走
这几年，快走丝机床越来越智能化了，有的带有自动穿丝、自动找正，甚至还有人工智能优化参数。但不管机器怎么升级，核心原理没变，经验依然值钱。
很多老工程师退休后，那身手艺差点就带进棺材了。为什么？因为很多细节都写在他们的手感和本子里，没有系统整理出来。我现在也是趁着还在干，把那些点点滴滴记录下来，不是为了当网红，就是为了给自己留点资料。
回到开头说的，线切割的酸甜苦辣，只有干过的人才知道。它不像车铣铣磨那么直观，它是“温水煮青蛙”式的加工，靠的是一点点电火花积累。如果你刚入行，碰到断丝不要气馁，多试几次，把参数和工件的关系摸透了，之后就会顺很多。
好了，今天就扯这些。有什么问题，评论区咱们聊聊。反正现在网络方便，你一句我一句，比看那些枯燥的说明书强多了。
