干了这么多年机械加工，我见过太多老板一听“再生材料”就皱眉，觉得那是糊弄人的东西。说实话，早十年我也这么想。
但这两年风向变了。铜价铝价飙得离谱，供应链一卡就是半年。再生材料不再是“捡破烂”，它已经成了一个正经八百的工艺选项。我甚至可以说，谁先把它玩明白，谁就能在成本上压对手一头。
再生材料的“脾气”你摸透了吗？
很多人踩坑，是因为拿再生料当全新料用。你以为都是45号钢，成分一样，性能就一样？大错特错。
再生料最大的问题在于杂质和微观组织的不可控性。废钢熔炼时，残留的铜、锡、铬这些元素，你根本不知道它从哪里来。有时候一只小小的密封圈混进去，整炉钢水的塑性就崩了。
我自己就栽过跟头。去年用一批再生铝合金做壳体，加工完看着锃光瓦亮，结果一上疲劳试验，寿命差了30%。查了半天，是铁含量偏高。
所以现在我的原则很简单：先分清再生料的级别，再谈用途。比如铸造用的再生铝锭，你要是拿来做受力结构件，那就是找不痛快。但做支架、外壳、非关键位置的连接件？完全没问题。
另外，热处理工艺也得调。再生材料的淬透性往往不如原生料，你得把淬火温度稍微提高一点，或者延长保温时间。别问我为什么，做过金相你就懂了。
那些“便宜”背后的隐形账
有老板算过一笔账：再生料比原生料便宜20%，看着划算。但你得算综合成本。
首先是分拣成本。你以为废料收回来就能熔？分拣、清洗、除漆、去油，哪一步不要人工和设备钱？一条完整的再生处理线，投资得上千万。
其次是性能验证成本。每批料都得做光谱分析、力学测试。你不能指望供应商给你的质保书，因为他自己也未必说得清里面有什么。
最后是废品率。如果一批料让你多出5%的废品，那点价差全被吃掉了。我就见过有个厂子用再生PP注塑零件，结果收缩率不稳定，整批外观不合格，全废了。
但话说回来，如果你能hold住这些变量，再生材料确实能省下真金白银。关键看你有没有那个技术底子。
答：别听供应商吹，直接抽检。光谱仪一打，成分偏差在允许范围内，基本就靠谱。如果偏差大，就果断换一批。另外，做个最简单的拉伸试验，对比抗拉强度和延伸率，数值接近就有戏。
哪些环节最适合用再生材料？
不是所有零件都适合“回锅肉”。我给大家排个优先级：
- ✅ 非受力结构件：比如机床的防护罩、排屑槽、电气箱体，用再生不锈钢或铝型材，成本直接砍掉两成。
- ✅ 内部辅助件：像齿轮箱里的隔套、垫片，只要不承受交变载荷，再生钢完全够用。
- ✅ 模具的非核心区域：模具的模架、底板，用再生材料浇筑，省下的钱够你买好几套好模仁了。
- ❗别碰：安全件、高温部件、需要抗氢脆的紧固件。这些地方省一分钱都是埋雷。

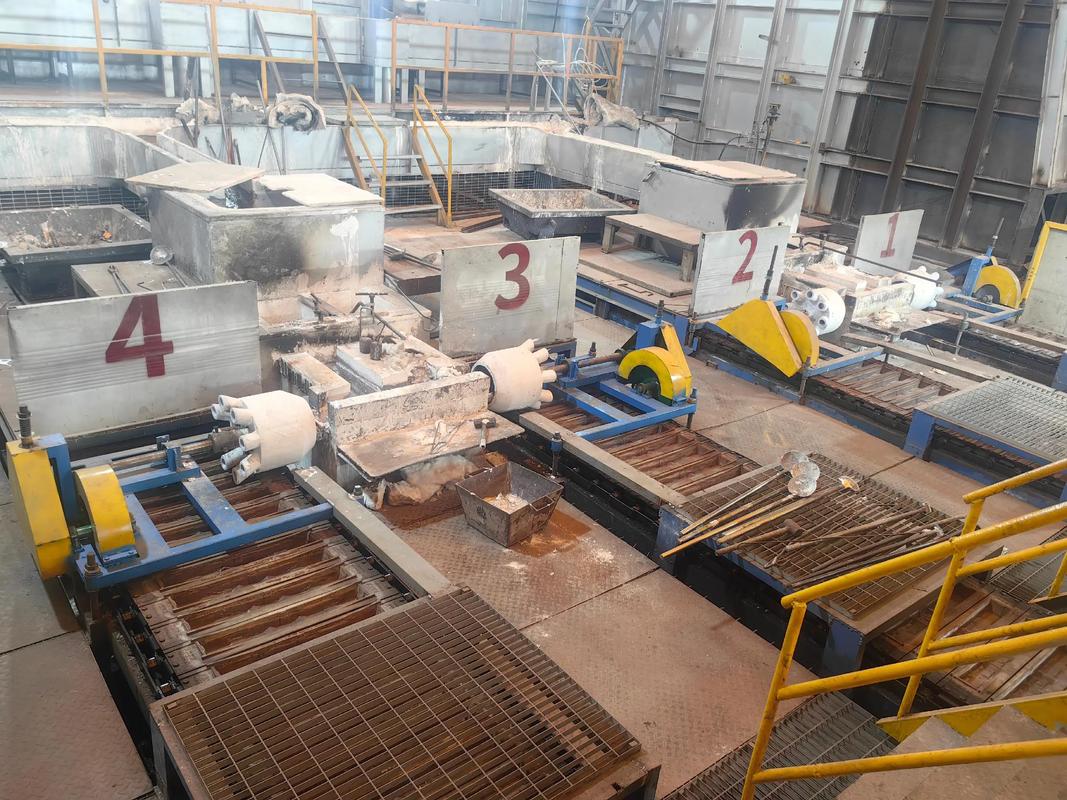

其实还有个更妙的应用——再生铝做压铸件。我见过某品牌电动车用再生铝合金做电机外壳，性能居然和原生料没差。秘诀就是他们严格控制了杂质组分，还做了细化晶粒处理。这不是玄学，是工艺。
别被“伪环保”绑架，要算自己的账
现在国际上很多大厂强制要求碳足迹报告，你不得不用一定比例的再生料。但我告诉你，这未必是坏事。欧洲有些老牌铸造厂，早就把再生料玩成了标准工艺，他们不是为环保，纯粹是因为原生料贵得离谱。
我们国内的企业，老实说，还在起步阶段。有些客户一听“再生”就摇头，觉得掉档次。但你给他看实物，看检测报告，看他能省多少钱，他立马就真香了。
所以我劝各位同行，别把再生材料当洪水猛兽。它就是一个需要你花心思去驯服的工具。你懂它，它就帮你省钱；你不懂它，它就给你挖坑。
答：不一定。如果杂质造成硬质点偏多，刀具磨损确实会加剧。但你可以调整切削用量，比如降低线速度，或者用涂层硬质合金刀片。另外，让供应商做一次全流程的成分均质化，能明显改善加工一致性。
最后说句掏心窝的话：未来的制造业，再生材料不是可选项，是必选项。别等到原材料价格把你逼到墙角了，才想起这茬。现在就开始试，从小批量、低风险零件做起，积累数据，你就是下一个吃螃蟹的人。
踩过坑，才长记性。但更聪明的做法，是看别人踩坑。我今天算是把我的经验都掏出来了。别再听到“再生”两个字就绕道走，那里面藏着真金。
