前阵子去一家汽配厂，车间主任跟我抱怨，说一台进口磨床总报警，查了三天没找到原因。我拿着热像仪扫了一圈，问题出在主轴电机接线端子上——温度比旁边高十几度。松了。就这么简单。
但话说回来，热成像这玩意儿，用好了是神器，用不好就是个高级温度计。今天聊聊工业现场怎么把它用出真实价值。别指望买台设备就能万事大吉，关键是你怎么读那幅热图。
一、别把热成像当红外测温枪
很多老师傅觉得，热成像不就是个拍温度照片的相机吗？还真不是。红外测温枪只能测一个点，热成像能看到几百个点的温度分布。但更重要的，是你得理解“辐射率”这回事。不同材料、不同表面状态，发射的红外能量不一样，直接测出来的温度能差出好几度。❗ 哪怕同一台设备，涂了油漆和露着金属，显示温度都能差5℃以上。
所以，真正的老手会用热像仪做“相对温差”分析，而不是死磕绝对温度。比如一个配电柜里三个熔断器，两个40℃一个60℃，你管它环境温度多少，那个60℃的肯定有问题。💡 这才是工业巡检的核心逻辑。
二、三个最值回票价的工业场景
二、三个最值回票价的工业场景
说几个我实际验证过的场景，比什么大道理都管用。
1. 电机轴承润滑失效——最常见的故障。轴承早期磨损时，温度会缓慢上升，可能就比正常高2~3℃。等你手摸能感觉到烫，已经晚了。用热像仪定期扫，看着趋势走，提前一个月就能发现。
2. 电气接头氧化或松动——这个我百试不爽。接线端子、母排连接处，电阻变大就会发热，而且往往负载越大越明显。白天满载时扫一遍，晚上待机再扫一遍，对比一下，马上暴露。
3. 保温层破损或受潮——管道保温层一旦进水或破损，表面温度会出现局部异常区域。热像图上看就是一块块斑驳的“凉斑”或“热点”，用巡检路线一框，直接定位。
当然，热成像还能用来查变频器IGBT模块、变压器套管、炉窑外壁等等，但上面三个是投入产出比最高的。
三、选型时最容易忽略的两个坑
说到选型，网上参数一大把，分辨率、帧率、测温范围，很多人卡在像素上。我觉得有几个坑更值得注意。
坑一：热灵敏度标称猫腻。很多厂商标的是NETD毫开尔文，但那是理想条件下的。实际现场温差小，热灵敏度不够的话，根本分辨不出细微变化。✅ 建议选NETD≤60mK的，如果有条件，现场拿个健康设备扫一下看细节。
坑二：视场角和最小焦距。工业巡检经常要近看小目标，比如一个几厘米宽的垫圈。如果热像仪最近对焦距离太长，你就得退远，但小目标又会被相邻的高温区“染色”。所以一定要看它的最小对焦距离和空间分辨率（IFOV），别只盯着屏幕像素。
问：我们车间想做热成像自动巡检，固定安装和手持式到底怎么选？
答：看你的设备数量。如果就几十个重点部位，建议手持式，灵活还能带出去应急。如果动辄上千个测温点、生产线不停，那必须上固定式热像仪加AI分析。但后者前期投资高，你得算清楚产能损失概率，别头脑发热。真要做，先拿手持式跑两个月，摸清测温点位，再谈自动化。
问：热成像检测的报告怎么做，才能让领导或客户信服？
答：别只给一张彩图。要带上可见光对比图、温度趋势曲线、测温参数（辐射率、反射温度）、坐标定位。最重要的是给出“建议动作”——比如“紧固螺丝”“更换轴承”而不是说“有异常”。这样报告才有决策价值。
四、现场实战：热像图该怎么读
拿到一张热图，先别急着看最高温点。第一步要确认“热像”是不是真故障——比如阳光直射、蒸汽干扰、反射温度，这些都会骗你。第二步，找“相对高温区域”，用光标点一下，看有没有异常梯度。第三步，对照历史趋势，看是缓慢变热还是突发升温。突发升温往往意味着电气短路或机械卡滞，妥善处理。
还有个小技巧：把热像仪的温标范围调窄。如果你用20~100℃的大范围去看一个只有50℃的设备，你看到的全是同一个颜色。把范围调到40~60℃，异常区域立马就凸显出来了。✅ 这个细节很多人不知道。
电机接线端子热成像异常过热图

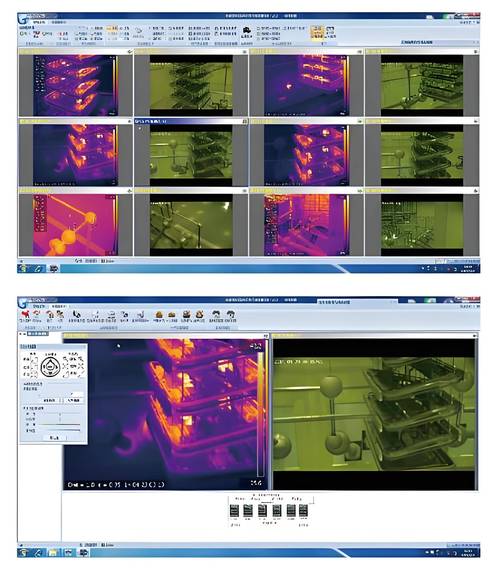

工业配电柜热成像巡检云图
最后再啰嗦一句：热成像不是买了就会用。你得在自己设备上积累“正常热特征”。没有基线数据的异常判断，都是耍流氓。
