2026-08-17 22:40:38 作者：网编
分类：文章
干冲压十年，见过太多好冲压模具死在不起眼的修模上。
为什么新模没问题，量产俩月就拉胯？
很多工厂给新冲压模具砸钱不心疼，动辄几十万一套进口钢模，拿到车间就玩命冲，出了问题全靠学徒工瞎修。
车间量产使用中的冲压模具磨损图
冲压模具的核心损耗点，从来不是冲头崩裂这种大问题，反而是型面的慢性磨损。拉延模的进料口圆角，冲十几万件之后，自然磨出细划痕，带出的零件毛刺分分钟超标。哪怕你用的是最贵的模具钢，该磨还是得磨。
问：为什么我们厂换了更好的模具钢，还是磨得快？
答：十个问这个问题的，八个没做对表面处理。不是材料够硬就完事儿，你拉伸冲压的时候，板料蹭着型面走，每分钟几十次往复摩擦，就算是DC53，不做TD或者渗氮处理，撑死三万件就起线。还有一个容易被忽略的原因，压边力调错了，板料流动不均匀，局部承受的摩擦力翻几倍，磨损自然快得多。
说实话，很多技术岗的老师傅都懒得说这个，默认你拿到新模就该做处理，结果新人不懂，白白浪费好材料。
修模时最容易踩的三个致命坑
我见过最离谱的，修拉延模划痕的时候，钳工为了磨干净那道两丝的印子，直接把圆角磨大了一圈。结果呢？拉出来的零件全起皱，报废率直接涨了三倍，连改带修耽误了整整两天产能。
说几个我记了十年的坑，新人一定要记牢：
❗ 补焊之后不回火。补焊的时候局部高温，焊完直接留了一肚子内应力，你不回火消应力就上机，冲个几千件，补焊的地方百分百裂，白补不说，还得挖掉重新来。
❗ 过度打磨型面。本来只是一道不起眼的细划痕，你硬生生磨掉半毫米，整个冲压的料流路线全变了，零件尺寸直接偏出公差，神仙难救。
❗ 弹簧乱换。冲压模具的弹簧刚度差一牛都不行，很多厂子找个长得差不多的弹簧就装上，结果压边力不对，不是起皱就是拉裂，修完等于白修。

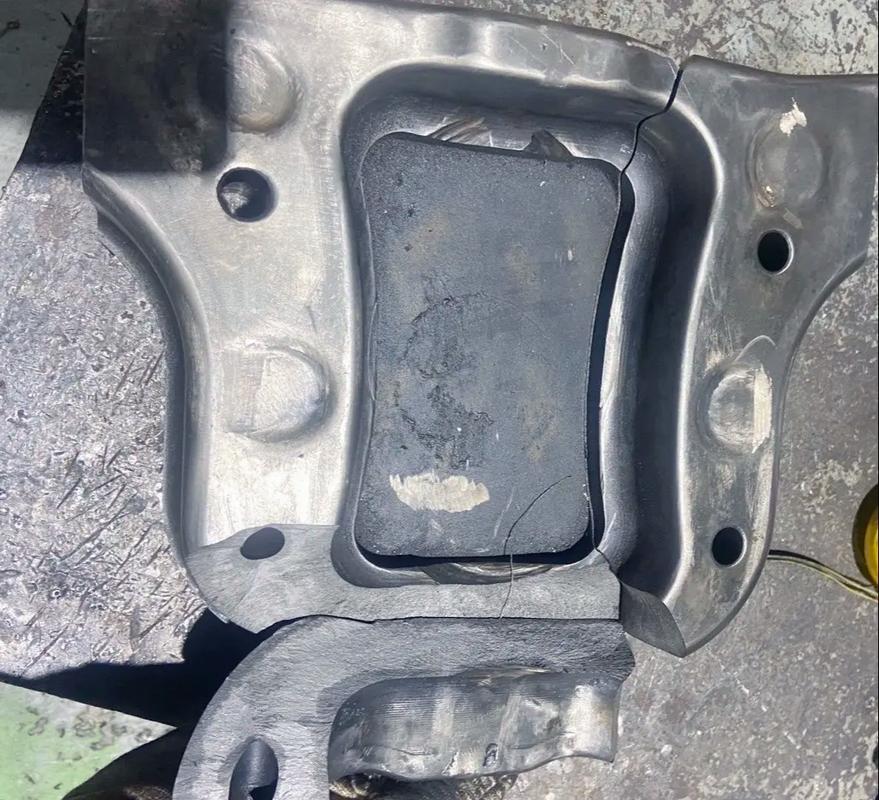

冲压模具补焊后开裂失效实物图
问：修完模之后，试冲多少件才算合格？
答：别图省事试个三五件就批量生产。至少得冲五十件，挑头尾和中间的十件测尺寸，还要逐个查每一件的毛刺高度有没有变化。要是批量冲一百件之后尺寸飘了，那十有八九是修模的时候应力没消，或者型面抛得不到位。我见过太多图省半小时，结果废了几千件料，亏得底掉，这账怎么算都不划算。
低成本延长冲压模具寿命的小技巧

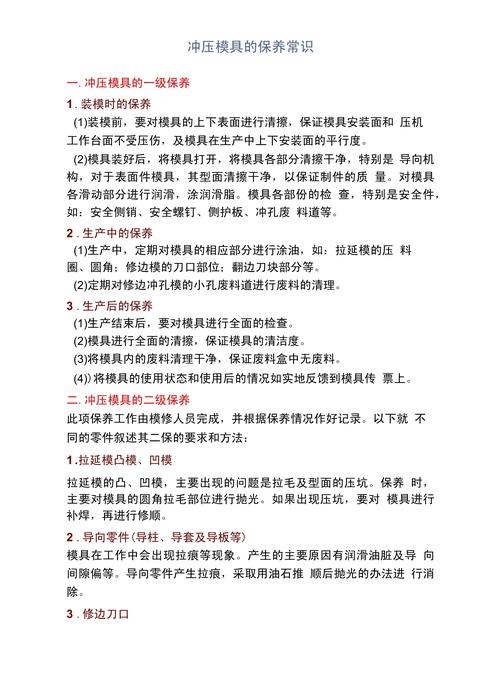

低成本延长冲压模具寿命的小技巧
不是只有换进口模具钢才能提寿命，很多小操作，一年就能帮工厂省几十万修模换模的钱。
✅ 每次换模的时候，花十分钟给进料口圆角抛个光。用细金刚石油石蹭掉新出的细划痕，别等划深了再补焊，这点功夫省后面无数事。
✅ 板料冲压前别省涂油的钱。很多小厂为了省那点润滑油钱，直接干冲，模具磨损速度直接翻三倍，算下来油钱省了几百，修模花了几万，太亏。
✅ 长期停机要做防潮防锈。冲压模具停一个礼拜以上，喷完防锈油一定要垫一张油纸在凸凹模之间，车间潮湿的时候，就算喷了油，也容易锈出小坑，磨几次就废了。
💡 说个压箱底的小技巧，要是冲压模具拉延出了轻微划痕，别着急补焊，用“人工滚压”的方法处理，比补焊伤害小多了，只要不是太深的痕，基本都能救回来，还不影响型面精度。
不过话说回来，干这行，拼的从来不是谁买的冲压模具贵，是谁会养。一万块的模具保养得法，比五万块瞎造用得久。我上个月去珠三角一家汽配厂看，三套冲车门的冲压模具，不到一年就磨废了，拆开一看，型面全是细碎的锈坑，问了才知道，车间靠江边潮得很，从来没给模具做过防潮保养，好好三套模具，就这么废了，真心可惜。
你对冲压模具上心，它才给你出稳定的活，省下的就是纯利润。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：冲压模具修模：资深钳工不会随便外传的经验总结
文章链接：https://m.zystgy.cn/a/57174
