注塑模具修模：老钳工不外传的实战干货-中远盛泰工业

干模具这行十六年，踩过的坑比多数年轻人吃过的米多。最可惜的就是很多明明开料、加工都没问题的注塑模具，就因为修模一次就废了。刚入行那会我也犯过这种错，试模出了点小飞边，师傅让我拿油石抛一下，我手劲没控制好，抛多了十个丝，最后整个型腔报废，赔了小半个月工资，肉疼到现在还记得。

为什么九成注塑模具早期报废都源于错误修模

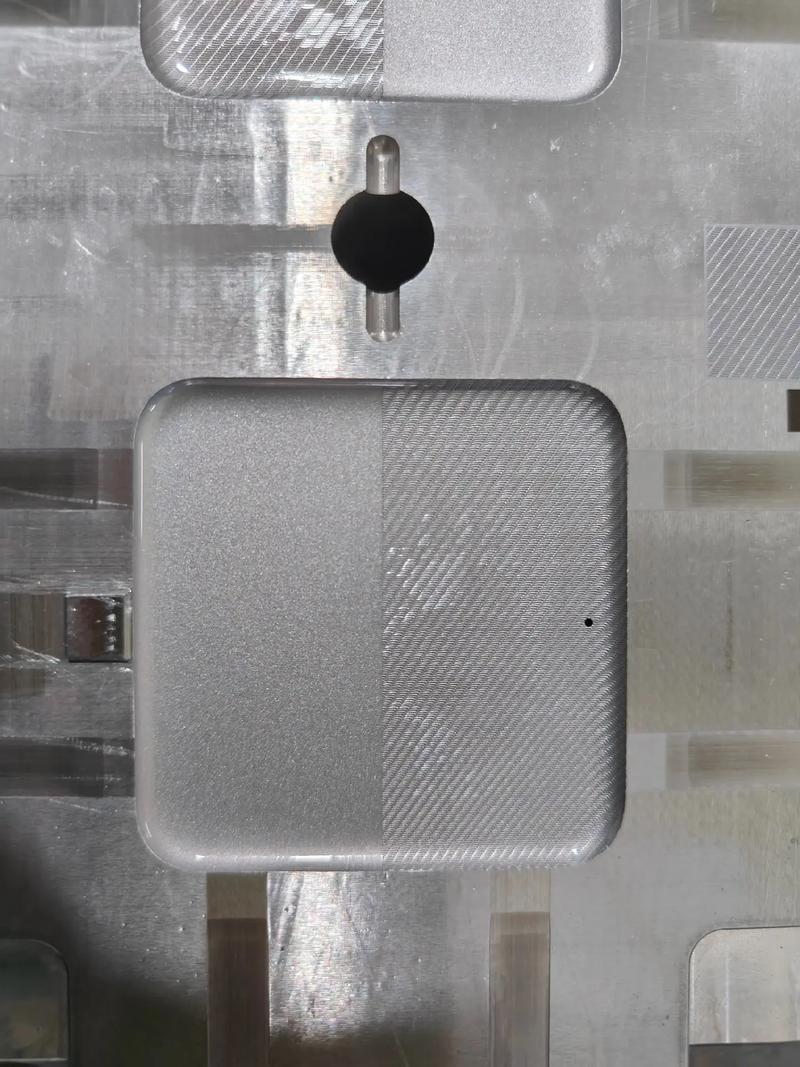

很多小加工厂，赶货赶得急，试模一出问题，师傅拿起工具就上手改，完全不先排查根源。说实话，注塑模具这东西，牵一发而动全身，你磨了型腔，就可能影响料流，改了脱模斜度，就可能出缩水。上来就动手，十次有八次改坏。问：新模试模出飞边，除了修模还能先排查什么？答：别上来就动刀！先去调注塑机参数，料温降个5度，保压降个10bar，锁模力减个几吨，80%的小飞边直接就没了。很多新手师傅急着交活，上来就铣型腔，改完参数调不了，等于把模具做死了，后续生产一点调整空间都没有，用不了半年就得换。问：注塑模具粘模一定是脱模斜度不够吗？答：真不一定。我上周刚修过一副苹果充电器外壳的模，粘模粘到打一件清一次，差点把客户单子拖黄了，测脱模斜度足足1.5度，完全符合设计要求。拆开静模一看才发现，型腔抛得太光，注射的时候型腔里的空气排不干净，形成真空吸附把产品牢牢吸住了。最后就在型腔纹面上晒了一层1200号的细麻点，增加空气进入的缝隙，问题直接解决。一分钱没花，省了重新开模几万块。不过话说回来，真要是参数调整解决不了的问题，该修还得修，核心是找对根源，别瞎改。

常见注塑模具问题的修模核心逻辑

我整理了几个厂里天天碰到的问题，都是干这么多年摸出来的准规矩： ✅ 分型面飞边 如果是新模，先测分型面的间隙，间隙小于0.02mm，不用烧焊，直接上磨床推一刀就行。间隙再大，烧焊的时候一定要注意控制模温，别焊完型腔变形，到时候校平校到你怀疑人生。 💡 浇口粘模 90%都是浇口抛得太亮导致的。浇口需要一定的摩擦力把产品拉离浇口，抛太光反而粘住，拿砂纸轻轻拉两下行纹就好，不用改斜度。 ❗ 熔接痕明显 别上来就改浇口位置，先加个冷料穴，把前锋冷料引走，大部分熔接痕直接就消失了。实在要改浇口，尽量往壁厚的地方移，别瞎动产品外观面。

去年在东莞长安改一副汽车按键的注塑模具，老板说找了两个师傅修完还是出飞边，开价八千让我搞定。我去看了半小时，就发现模架导柱装反了，导正槽错位，锁模的时候偏了两个丝，重新拆了换方向，问题解决。老板愣半天，说就这么简单？对，就是这么简单，找不对根源，磨烂分型面也没用。

日常保养能帮你省几十万注塑模具成本

我见过太多老板，开一副几十万的注塑模具眼睛不眨，一年掏几千块做保养嫌贵。拼命打货，模子里积了厚厚的料垢半年不清，导柱干磨不打油，唧嘴堵了才通，好好一副模用三年就废，保养做好能用八年。算算账，省下来的就是纯利润。说几个简单好做的保养细节，照着做就能延长模具寿命： 1. 打加纤料，半个月拆一次模清型腔，加纤硬度高，积料会不断磨型腔壁，清一次花半小时，能多打几万模。 2. 导柱导套一定要用耐高温的专用黄油，别用普通机械黄油，打高温模的时候普通黄油半个月就烤干结块，反而磨得导柱更快。 3. 模具停打超过一周，一定要喷防锈油，尤其是型腔，哪怕放空调房也得喷，南方回南天一夜就能锈出点来，擦都擦不掉。别嫌麻烦，等模具出了大问题再修，花的钱够做十年保养了。干注塑这行，拼到最后就是拼细节。一副注塑模具，开好了是印钞机，修不好就是吞钱的无底洞，找对方法，少踩坑，多赚钱，这不比啥都强。

注塑模具修模：老钳工不外传的实战干货

为什么九成注塑模具早期报废都源于错误修模

常见注塑模具问题的修模核心逻辑

日常保养能帮你省几十万注塑模具成本

文章目录

最新文章

热门标签
