刚学ProE那会，我跟着工厂老师傅画曲面，画了仨月还是烂面，连装配都过不了，那段时间天天加班改图，头发掉了一把。那时候老师傅藏着掖着，不肯说核心技巧，只说你多画就会了，我多画了大半个月，还是一塌糊涂。后来请老师傅吃了顿烧腊饭，喝了两瓶冰啤酒，才把这些压箱底的东西掏出来。
为什么ProE做曲面总出烂面？
很多新手刚接触ProE，拿到造型要求上来就堆特征，框几条线就点边界混合，等着出完美曲面。怎么可能？
ProE和很多其他三维软件不一样，它的核心是参数化全关联，线错了，面怎么修都是错的。百分之八十的烂面问题，根源都出在构面的边界线上，不是有小断点，就是线和线之间的公差不对，ProE的内核认死理，差一根头发丝都不给你出合格面。

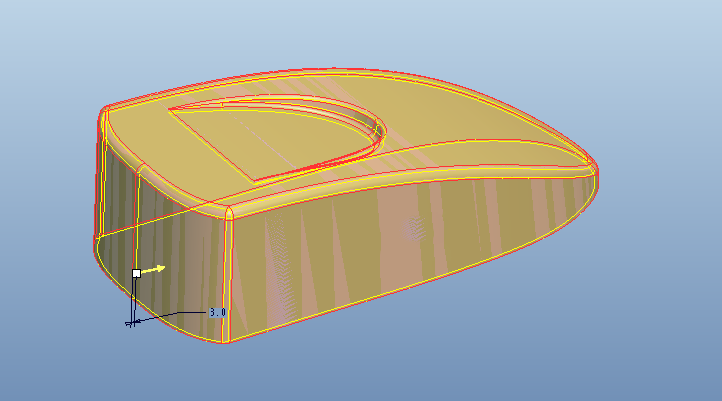

ProE曲面烂面修复前后对比图
问：我每次ProE出烂面都只能删了重画，有没有快速定位问题的办法？
答：其实三步就能搞定，根本不用瞎碰运气。第一步切到线框显示，放大十倍逐段检查边界线，有没有重叠、断点、多余的小线段，很多时候你肉眼看不见的0.001mm间隙，ProE就是不认；第二步调整造型公差，默认公差不是万能的，做汽车外覆盖件就放宽到0.01，做精密医疗器械零件就缩到0.0005，不是公差越小越好，匹配你的产品需求才对；第三步，别贪省事把所有面拼在一个特征里，拆成两三个小面做好再合并，能解决一大半烂面问题。
老设计师私藏的ProE曲面提速技巧
说实话，做了十几年机械设计，我见过太多人走歪路。上来就学什么顶级G3连续曲面，把简单的问题往复杂了做。你做个普通的家电把手，要G3连续干嘛？G1都够模具厂用了，徒增软件计算量，打开个文件都比别人慢半拍，何苦呢。
ProE做曲面，核心就是把几个基础工具用透，比你学一堆花里胡哨的冷门功能有用多了。
比如合并曲面的时候，一定要勾选保留参水面组，别合并完直接把原来的面删了。很多新手图干净，删完改特征的时候，一改整个特征树全崩，最后只能从头画，你留着原面组，改完确认没问题再删能费你多少时间？
还有做渐消面，别拿着边界混合硬凑，放着ISDX模块不用是什么毛病？ISDX的自由曲线加软点约束，随便拉几下就能出来顺到发光的渐消面，比你凑边界混合快一倍都不止，出来的质量还高，后续改造型也方便，拉个控制点就能改形状，不比你重新画线香？
ProE ISDX渐消面造型线框图
问：现在行业里都在用Creo了，老版ProE还有必要研究这些技巧吗？
答：太有必要了。Creo说白了就是ProE换了个UI壳，内核完全没变，ProE的曲面逻辑搞懂了，转Creo一周就能顺手，反过来很多刚学Creo的年轻人，曲面逻辑不对，画出来照样全是烂面，根子就是没吃透这套参数化关联的底层逻辑。再说了，国内大把中小制造企业，十年前开的项目，数模全是ProE格式，你不会读不会改，怎么对接生产？活都接不到，谈什么涨工资？
烂面应急修复的实用步骤
烂面应急修复的实用步骤
碰到已经成型的烂面，别急着删了重画，按这个步骤来，十分钟就能救回来大部分。
✅ 第一步：隐藏所有无关特征，只留下你要修的面和对应的构面线，一堆特征堆在屏幕上，你根本找不到问题在哪。
✅ 第二步：打开ProE的检查几何工具跑一遍，软件会自动标记出自交、重叠、间隙的位置，比你瞎找半小时快多了。别忽略那些很小的红色标记，很多时候整个面报错，就是因为一个不到0.01mm的自交。
✅ 第三步：如果线检查没问题，就把大面拆成两个小面分开做，做好再合并，九成的烂面问题到这就解决了。
❗ 要是还不行，别死磕。直接把当前产品导出成igs格式，再重新导回ProE，补好关键线重新构面，别跟原来的特征死磕。我年轻的时候跟一个烂面死磕一下午，最后还是重画解决，那一下午摸鱼喝喝茶不好吗？
不过话说回来，ProE这么多年，能一直活在制造业的各个角落，不是没有道理的。它的参数化能力，放在今天还是能打，只要你摸透它的脾气，别跟它对着干，它能帮你省超多时间。那些说ProE不好用的，大多是没摸到门道，被烂面折磨过几次就放弃了，其实跨过那道坎，你会发现，做机械设计，ProE真的顺手。
