说实话，我刚接触这行时，对电泳涂装的印象就四个字——稀里糊涂。工件挂上去、浸到槽里、通电，出来就裹了一层漆膜。简单吧？可第一次独立调槽液，我直接把整槽料搞成了麻子脸。那时候才明白，这玩意儿根本没看上去那么好伺候。
后来跟产线摸爬滚打久了，才慢慢品出味儿来。电泳涂装就像个闷骚的匠人——表面波澜不惊，暗地里全是文章。pH值差0.2，树脂析出形态就完全变样；电压稍微波动几伏，膜厚能从20μm蹦到35μm。呵，跟谈恋爱似的，一点都马虎不得。
从“浸涂带电”到精密科学：到底什么是电泳涂装？
简单说，就是把导电工件浸在水性涂料里，通直流电，利用电场让带电的涂料粒子跑向工件表面，沉积成膜。听着挺玄，但核心就两步：电泳和沉积。你甚至可以把它想象成一场精心操控的“电镀油漆”。
不过关键点来了——漆膜可不是随随便便长上去的。它靠的是树脂和颜料粒子带着电荷，在工件表面凝聚、脱水，最后烘烤交联。这里面藏着一个容易被忽略的真相：沉积初期的那层湿膜，结构脆弱得像豆腐渣，烘烤前的沥水、吹水，甚至环境湿度，都会让它破防。❗见过那种烘干后满身针孔的产品吗？八成就是这阶段出的问题。
现在行业里主流是阴极电泳（工件做阴极），耐蚀性甩阳极电泳好几条街。为啥？因为工件是阴极，金属本身不会被溶出，漆膜附着力更好。汽车车身几乎清一色阴极环氧电泳，盐雾能扛1000小时以上。但环氧的短板也明显——怕紫外线，户外晒久了粉化。所以后来又有丙烯酸、聚氨酯电泳，各占山头。
参数控制：那些书本不会写的野路子经验
书上永远告诉你，固体份、pH、电导率、颜基比、溶剂含量……一个个盯着就行。可真干起来，变量是联动的。你调了pH，电导率就跟着跑；补了溶剂，膜厚又可能塌。更气人的是，同一条生产线，夏季和冬季的最佳参数能差出一个挡位。没有温度补偿的槽液，夏天动辄起泡，冬天又缩孔。
我的土办法？死盯库仑效率。别只看电压和时间，那都是表象。库仑效率直接反映有多少电量真实转化成了漆膜。如果发现耗电量陡增但膜厚没长，马上查槽液是不是被盐污染了。✅还有一招，每天固定时间测槽液的“沉淀性”——拿个100ml量筒装槽液静置半小时，看看颜料结块情况。如果分层快，颜基比可能已经偏了。

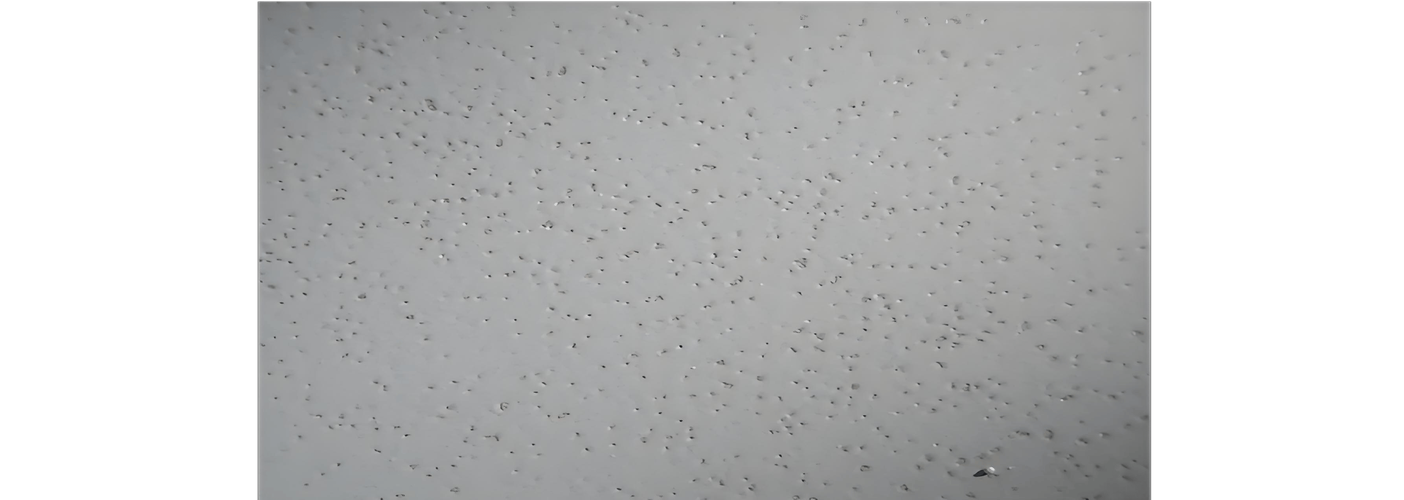

问：什么原因会导致电泳后漆膜出现大面积缩孔？
答：缩孔这玩意儿，十次有八次是油污。但到底是前处理没洗干净，还是槽液被油污染了？教个简单判断：如果缩孔集中在工件上部，多半是悬链滴油或烘干炉入口有油雾；如果全身均匀分布，那槽液里的油可能超标了。马上检查超滤系统是不是漏了，或者槽液循环搅拌把沉积的油垢又翻起来了。紧急处置可以投点除油过滤袋，但治本还得定期清槽。
问：电泳和传统喷漆相比，各自适用什么场景？
答：这问题经常有人问。电泳最大的优势是无死角覆盖——管材内壁、箱体夹层，只要槽液能灌进去就能涂上。而且涂料利用率高达95%以上，喷漆能到60%就不错了。但前提是你得能通电，还得能进烘箱。大件、非金属件、需要厚涂（>40μm）或者要金属闪光效果的，就别死磕电泳了。不过话说回来，现在底盘件、摩托车架、家电外壳这类，用电泳几乎是降本增效的必选项。💡
产线设计避坑：别让设备吃掉了你的利润
见过不少新厂，设备选型时一味图便宜，结果运行起来电费比人家高30%，槽液半年就得换。电泳线最大的隐性成本是什么？超滤系统和温控系统。超滤回收涂料、洗净废水，要是回收率低于90%，那排走的全是白花花的银子。阳极系统也容易忽略——阳极液浑浊了不换，槽液酸度就乱窜，漆膜粗糙还找不着北。
还有槽体设计。容积不是越大越好，过大，槽液更新慢，老化快；过小，液温波动剧烈，膜厚稳不住。我的经验是，槽体循环量要保证一整槽液每小时至少翻4-6遍。另外，整流器别光看功率，纹波系数必须控制在5%以内，纹波太大漆膜发黄起雾。这些细节，合同里不写清楚，后期哭都来不及。
问：怎样判断槽液是否到了该更换的时候？
答：不是说坏了才换。当每公斤涂料处理面积成本超过设定阈值，比如电耗、辅料、人工综合算下来接近外发涂装成本时，就该算账了。技术指标上，如果见底指标像颜基比、pH怎么调都稳不住，漆膜性能连续三批下降，超滤出水COD持续攀升——别犹豫，排槽吧。拖下去，电着出来的件可能就是下一批退货单。❗
说到底，玩转电泳涂装，靠的是对细节的嗅觉。表盘上的数据是结果，不是原因。你得能透过槽液的颜色变化、工件出槽时湿膜的流挂形态、烘房里飘出的气味，预判接下来会发生什么。这种直觉，书给不了你，只能靠一次次的失败喂出来。
不过，这也正是工艺人的乐趣所在，对吧？
