很多刚入行的机械新人，上来就抱着三维软件啃，觉得只要建好模，自动出个工程图不就完事了？
干了二十多年机加工，我见过太多因为工业绘图的低级错误，整批零件报废、项目拖期的烂事。哪有那么简单。
工业绘图从来不是画个样子，它是全制造链的通用语言
现在网上一堆人吹“无图纸工厂”，说什么参数直接传机床，根本不需要纸质图纸。这话听听就算了，真干活你敢全信？
工业绘图的本质，是把设计要求准确传递给下料、车工、热处理、装配、检验每一个环节的人，是所有人都要遵守的统一规则。差一个丝，错一个公差，最后出来的东西就是废的。

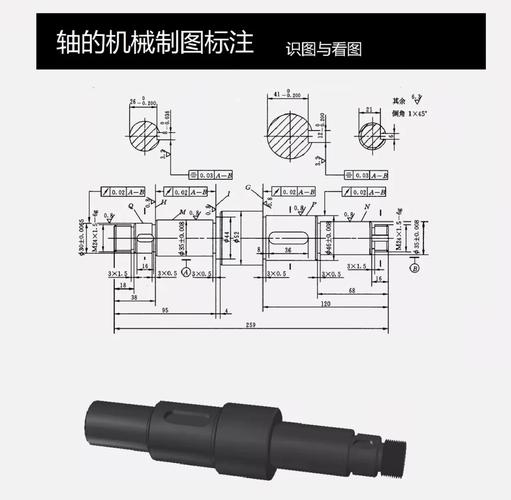

机械传动轴工业绘图尺寸标注正确示例图
前年我待的厂里，一个刚毕业的设计出图，把退刀槽的R角标错，漏了公差范围，车工按常规R1做出来，最后齿轮装不上，整批200多根传动轴，全部回炉重造，损失十几万！
问：现在设计软件都能直接导出CNC加工代码，还需要出符合国标的工业绘图吗？
答：太需要了。CNC程序员要核对基准，首件检验要卡尺寸，装配出问题要翻图找公差，哪怕是全自动化生产线，也保不齐哪天传输错版本、参数乱码。签字盖章生效的工业绘图，才是制造端的最终依据，这个规矩几十年都没变过。
问：零基础学工业绘图，先练软件还是先学国标规范？
答：先啃规范。软件半个月就能练熟，快捷键背熟就能画，可国标里的视图选择、公差标注、基准定义这些规矩，错一个就是坑。我见过太多软件玩得溜，主视图选反了，加工出来零件反过来装不上的奇葩事。
工业绘图里的致命坑，90%的新人都会踩
我每周审图，至少能找出半本错误，大多都是不用心踩的低级坑，说几个最常见的：
1. 公差标注乱开口
要么所有尺寸全标自由公差，不管是不是配合面；要么不管需求全给IT5级公差，你让加工厂怎么报价怎么做？自由公差不是没公差，是给非配合面留余量，配合面不标公差，装不上你怪谁？
2. 形位公差漏标基准
很多新人画完图，随手标个同轴度0.02、平面度0.05，就是不写基准在哪。你让加工厂猜？以端面为基准还是以中心轴为基准？差一点，做出来的零件用不了。
机械零件工业绘图形位公差标注错误对比图
3. 技术要求东躲西藏
把热处理要求、表面粗糙度要求写在图纸边角，字缩得比蚂蚁还小，加工厂一眼没看见，做出来硬度不够，用半个月就断，最后只能返厂，耽误几个月工期，亏不亏？
说实话，老设计师也会翻车。我前两年审过一个干了十年的设计师出的图，他为了省时间，把焊接件的多个公差重叠标注，机加工看错尺寸，多切了两毫米，整个机架废了，十万块打了水漂。
不过话说回来，这些坑其实只要多留心，改改习惯就能避开。
做好工业绘图，几个小习惯能帮你少走十年弯路
做好工业绘图，几个小习惯能帮你少走十年弯路
💡 出完图一定要转成PDF核对一遍，别直接发三维原文件。不同版本的软件打开，图层错位、尺寸乱飘的事我见太多了，转成PDF锁定才不会出错。
❗ 所有技术要求统一放在标题栏上方，别东写一块西放一块，找都找不到。
✅ 复杂装配一定要拆分件图，别把上百个零件的尺寸全堆在一张装配图上，谁看谁眼花，看错了你背锅。
✅ 标注尺寸别漏加工余量，尤其是铸件锻件，你不给余量，加工厂按净尺寸做出来，最后没地方切，直接废。
现在AI绘图确实火，很多人说AI能自动出工业绘图，省一半人力。我试过，AI出的初稿确实能省时间，但最后审图那一步，必须得懂制造的人来改。AI哪知道你这个零件是要走车床还是铣床，要不要留退刀槽，要不要给焊接留余量？它只会按模板套，该错还是错。
还有人问，现在都数字化了，手绘工业绘图还要不要学？我这么说吧，车间现场改尺寸，老师傅掏个本子画两笔比开电脑快十倍，你一点手绘都不会，现场改个参数都记不明白，这不尴尬？
工业绘图这个活，枯燥是真枯燥，要抠细节抠到发疯，很多年轻人瞧不上，觉得不如去做互联网做算法赚得多。可你掰指头想想，大飞机的翼梁、高铁的轮轴、新能源汽车的电池框架，哪一个不是从一张准确的工业绘图走出来的？它是设计和制造之间的契约，每一根线、每一个数字，都是责任。你画的时候偷的懒，最后全都会变成制造端填不上的坑，对吧？
