我前阵子帮一个做车载功率模块的小企业改方案，差点把我劝退。他们之前不信热仿真，Prototype打了三版，每版烧管子，烧一次十几万打水漂，老板脸都绿了。
为什么说热是工业电子看不见的杀手
很多研发工程师一开始只盯着电路设计、功率密度，觉得散热不就是加个铝块加个风扇的事？错。
你拆开来一看，功率管的结温比设计值高了三十度，焊锡都脱了。为什么？因为你拍脑袋估算的时候，只算了单个器件的发热，没算腔体内的热耦合，没算气流绕流产生的死区，没算PCB内层铜箔的导热路径阻碍，对吧？
这些看不见的热积累，就是毁掉整个产品的隐形杀手。

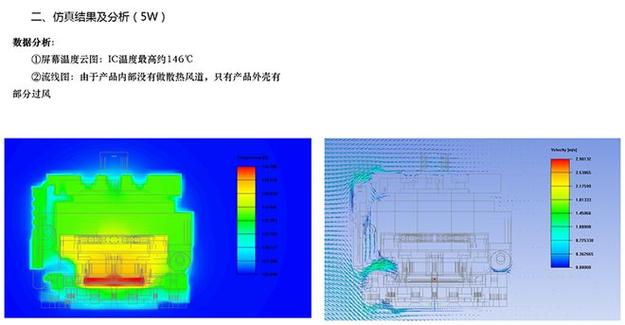

车载功率模块热仿真温度云图
问：做热仿真是不是一定要等硬件方案全定型了再做？
答：完全错。越早做越省钱。我见过最傻的操作就是，板子画完，结构开模，试生产发现过热，回头改结构改布线，光开模费扔出去二三十万，周期拖两三个月。方案阶段花一两天跑个基础热仿真，把发热大的器件位置挪一挪，把风道改个方向，这点时间这点成本，分分钟把几十万的冤枉钱省回来。
做热仿真最容易踩的几个坑
💡 第一个坑：模型乱简化
很多新手为了省计算时间，把器件的封装直接当成实心铝块算，误差能差出二三十度。还有人把整块PCB当成均匀铜块，完全忽略了内层走线的铜箔分布对导热的影响，结果出来的温度云图完全是错的，还不如凭经验估。
❗ 第二个坑：边界条件拍脑袋
环境温度随便填25度，忘了你的产品是装在汽车发动机舱里，环境本身就有80度。对流换热系数瞎填一个常数，完全不考虑气流流速的影响。说实话，边界条件错了，热仿真出来的结果，还不如你扔硬币靠谱。

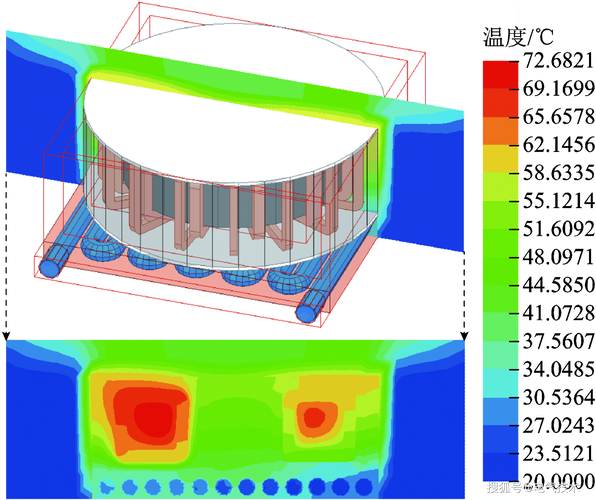

错误简化模型热仿真温度对比图
问：普通中小企业，没有高端工作站，也买不起几百万的软件授权，能做热仿真吗？
答：当然能。现在不少轻量化的热仿真工具，普通台式机就能跑，年度授权也就几万块，甚至针对小项目还有免费额度。没必要非得追求全套重型CAE装备。你要的是解决研发问题，不是做航天级的精度要求，只要模型和边界条件对，普通工具的精度足够支撑你改方案了。
对吧？很多时候就是被“高端”两个字吓住，明明能省几十万，偏偏非要靠烧钱试错，何苦呢。
热仿真能帮你拿到真金白银的项目
热仿真能帮你拿到真金白银的项目
去年有个做车载OBC的客户找过来，11kW的充电机，甲方要求体积比上一代缩小20%，原来的方案满负载跑下来，MOS管结温135度，比规格上限超了20度，离投标只剩两周，急得上火。
一开始他们想换更大的水冷头，但是体积卡得死死的，根本塞不进去。我们接手之后，花了三天跑热仿真，只改了三个地方：
1. 把两个发热最大的MOS管从原先挨在一起的布局，挪到了风道入口的两侧，分开布置，直接砍掉了互相之间的热耦合
2. 把散热片鳍片间距从3mm改成2mm，鳍片厚度从1.5mm改成1mm，不增加整体体积的前提下，多了15%的对流散热面积
3. 在外壳对应功率器件的位置加了三道小型导流槽，把进风直接引到发热点，避免了气流死区
改完再跑热仿真，结温直接降到112度，刚好卡在规格要求以内，不需要改模具，不需要换功率器件，一分冤枉钱没花，两周就出了合格的样件。
客户顺利中标，后来光介绍项目就给我们带了三个活。你说，这热仿真的价值，不是明摆着吗？
不过话说回来，热仿真也不是万能的。不能把所有希望都扔给仿真，最后还是要做实测验证。仿真给你指方向，实测帮你拍板，这个逻辑不能乱。我也见过完全迷信仿真，结果实测出来不对，慌了神的案子。毕竟实际产品的材料导热系数、加工公差、实际使用环境都有误差，热仿真只是帮你把试错的次数从七八次降到一两次，不是说一次就能成。
❗最后提醒一句：别省那点买热仿真工具的钱，别省那一两天做仿真的时间。烧一次样件的钱，够你做一整年热仿真了。早做，早省，早拿到项目。
