原因不是供电跳了，也不是原料卡了——是操作工换的那片切铝型材的锯片，崩了3个齿。
围过去看的时候，几个新来的实习生还在嘀咕，不就是个铁片子开几个齿吗，至于停整条线？
我没接话。蹲下来把那片崩了齿的锯片从法兰上拆下来，掂在手里，比他们平时在五金店见的那种薄铁皮锯片，沉了快两倍。
先掰扯清楚：锯片根本不是“带齿的圆铁片”
很多人对锯片的认知，还停留在“木工锯子的放大版”。觉得无非是一块圆铁片，边缘磨几个尖齿，转起来就能切东西。真不是。
工业场景里用的锯片，基体的平面度误差必须控制在0.02毫米以内。什么概念？就是把锯片架在两个等高的平行块上，中间悬空的部分，用一个指甲的力度按下去，产生的挠度变形，不能比你手机屏幕上那层疏油层的厚度大。差一丝，锯片转起来就会晃，切出来的工件要么尺寸偏了，要么边缘全是扯出来的毛刺。
齿的设计更没那么简单。每个齿的前角、后角、侧角，三个角度配平，差半度都不行。之前遇到过刚转岗的磨齿工，调砂轮的时候没卡准角度，磨出来的齿三个角全偏了0.7度，装上去切6061铝合金，连续崩了两箱料，一片成本300多的锯片直接报废。那时候他还不服，说不就差一点吗，至于这么较真？
至于。切铝的时候，齿角不对，排屑槽里的铝屑卡不出去，温度一高直接焊在齿上，越切越费劲，最后崩齿都是轻的。
造一片能扛住连续作业的锯片，难在哪？
好多人觉得，锯片不就是冲个圆片，开几个齿，焊上硬质合金头，就完事了？真要这么简单，就不会有那么多锯片装上去转十分钟就变形的事了。

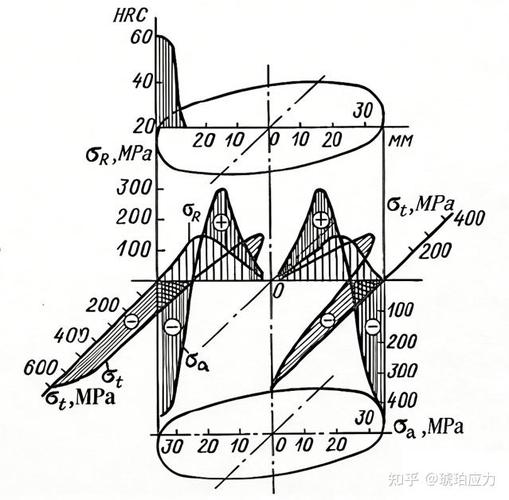

先说基体的应力处理。钢卷冲成圆片之后，不能直接开齿，得先后经过三次回火，每次回火完，还要把整摞锯片扔在振动平台上震24小时。内部残余应力要是没消干净，锯片转起来就是个不定时炸弹。之前见过一批没做充分应力释放的锯片，装机空转到第10分钟，基体直接从中心孔位置裂成三瓣，飞出去的碎块把旁边的安全护网砸了个深深的凹坑，现在想起来还后背发凉。
再说说齿尖的焊接。现在大部分工业锯片的硬质合金齿尖，不是和基体一体冲压出来的，是通过银基焊料，把硬质合金刀头焊在基体预先开好的齿槽里。焊接的时候，齿槽的加热温度差不能超过150度——温度低了焊不牢，切两次就掉齿；温度高了，基体靠近齿槽的位置硬度会被烤软，转个百八十次就变形，圆度都保不住。
别信网上吹的“锯片终身不用磨”，纯扯。连续切硬料的话，一片锯片磨个三四次，基体的齿槽就被磨薄了，强度不够，再硬撑着用，搞不好就出危险。
大家对锯片的误解，真的能把人逗笑
干了快八年机加工，见过的关于锯片的离谱认知，能攒一箩筐。最常见的一个：锯片越硬越好。
真不是。硬而不韧的锯片，就像玻璃做的刀，看着锋利，稍微碰到点硬点的杂质，直接崩齿。之前有个客户图便宜，买了一批齿尖硬到能划玻璃的锯片，回去切带小石子的混凝土试块，转了不到两圈，齿尖掉了一半，回来找我们维权，说质量太差。我拿硬度计量了下，那批锯片的齿尖硬度比标准值高了整整HRC5，脆性大得离谱，拿个小锤子敲一下，齿尖直接掉碎渣——这哪是切东西的工具，这是拿玻璃当锤子砸，不碎才怪。
还有个离谱的：锯片转速越高，切得越快。
错得离谱。每片锯片的额定线速度是固定的，和锯片直径、要切的材料严丝合缝配死。比如305mm直径的切铝锯片，额定转速才3200转，你硬给它开到5000转，锯片的线速度直接飙到70多米每秒，离心力大到能把薄基体扯变形，切出来的料边全是撕裂的毛刺，搞不好还直接飞出来。真不是危言耸听，邻厂2021年就出过这档子事，操作工为了赶产量私自把转速往上调了40%，锯片飞出来把旁边的铝型材料架砸扁了，幸好当时没人站在正对面，不然后果不敢想。

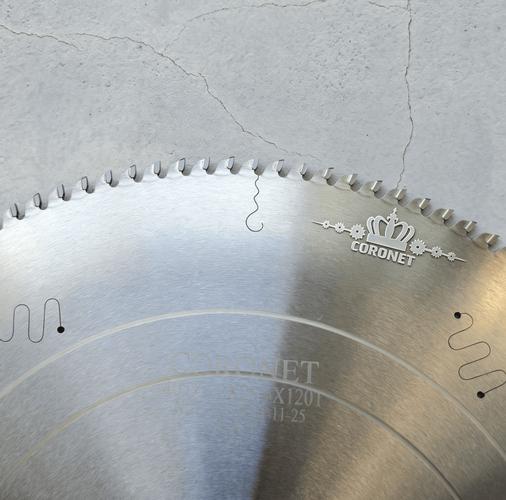

哦对，还有人觉得锯片上开的那些弯弯曲曲的窄减振槽，是为了省材料。那是为了把锯片高速旋转产生的振动给卸掉，之前用没有减振槽的老锯片切亚克力，切出来的边全是密密麻麻的震纹，要拿砂纸抛半小时才能亮，换了带减振槽的新锯片，切出来的边直接像镜面，省了好多后道工序的活。说真的，每次看到这种细节上的改进，我都觉得比啥高大上的噱头都实在。
上周那片崩了齿的锯片，最后拆下来仔细检查，发现根本不是锯片本身的问题——是操作工换片的时候，没把内孔的定位面擦干净，沾了一点铝屑，导致锯片装歪了，高速旋转的时候受力不均，才崩的齿。
其实哪有那么多高深的道理。好多时候大家对锯片的态度，就是觉得这东西是个不值钱的消耗品，随便凑合用就行。
哦对，提醒一句，家里工具箱里那片放了三四年的旧锯片，拿出来用之前先看看中心孔有没有锈迹，齿有没有裂纹，别一开机崩个齿出来，划到手可不值当。
